Frage

Wie bohrt man Bohrungen von 2 Seiten?

Lösung

Zwei Methoden können in GO2cam verwendet werden, um Bohrungen zu bearbeiten:

1. Automatisch

2. Manuell

Beide Methoden werden nachfolgend beschrieben

1. Automatisch

Bei dieser Methode ist der erste Schritt die Bohrungserkennung.

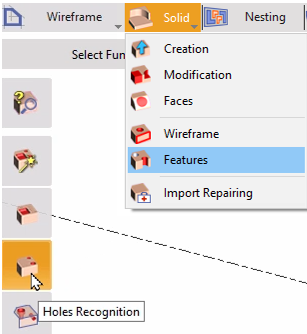

Wählen Sie im Reiter Design unter Volumen > Features den Befehl Bohrungserkennung, um das Feature zu starten.

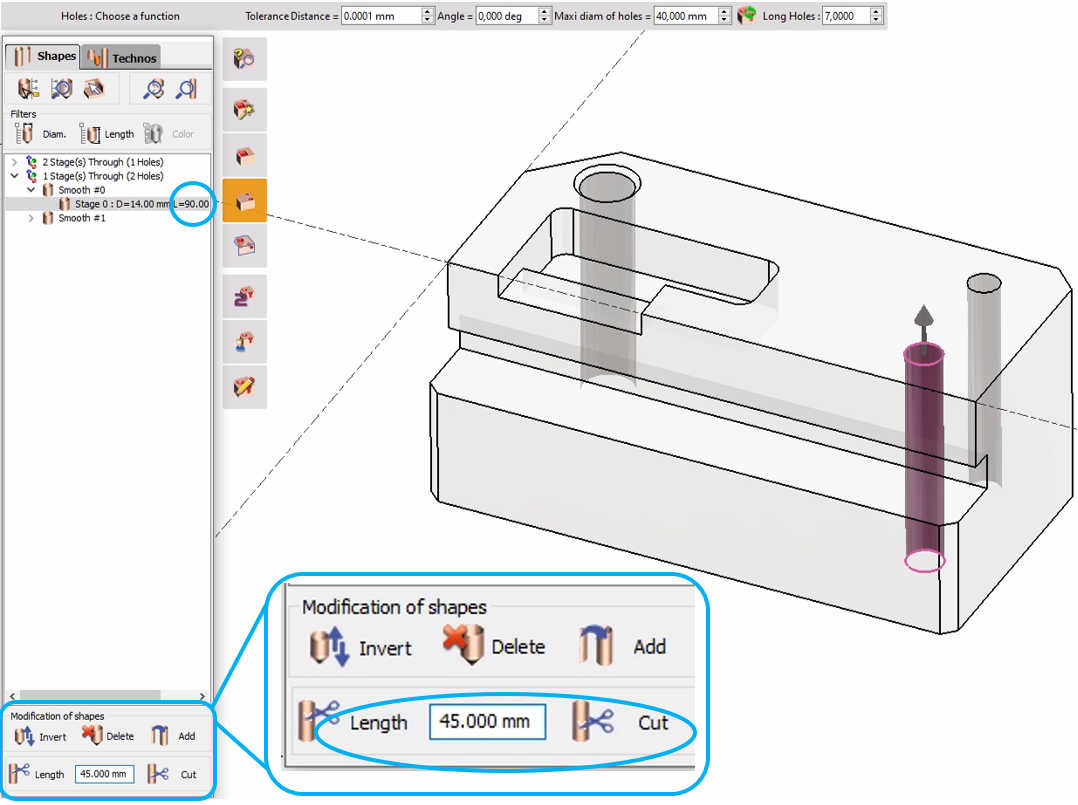

Für das Beispiel konzentrieren wir uns auf die einzelne Bohrung wie im Bild rechts, mit einer Länge von 90 mm.

Geben Sie im Feld Formen ändern Länge den Wert der Hälfte der Bohrungslänge (45 mm) ein und klicken Sie auf .

Schneiden

2 Elemente Möglicherweise wird ein Dialogfeld angezeigt, um 'Identische Bohrungen schneiden' auszuwählen. Wenn Sie die gleiche Operation auf andere ähnliche Bohrungen anwenden möchten, wählen Sie Ja, aber für dieses Beispiel wählen wir Nein. .

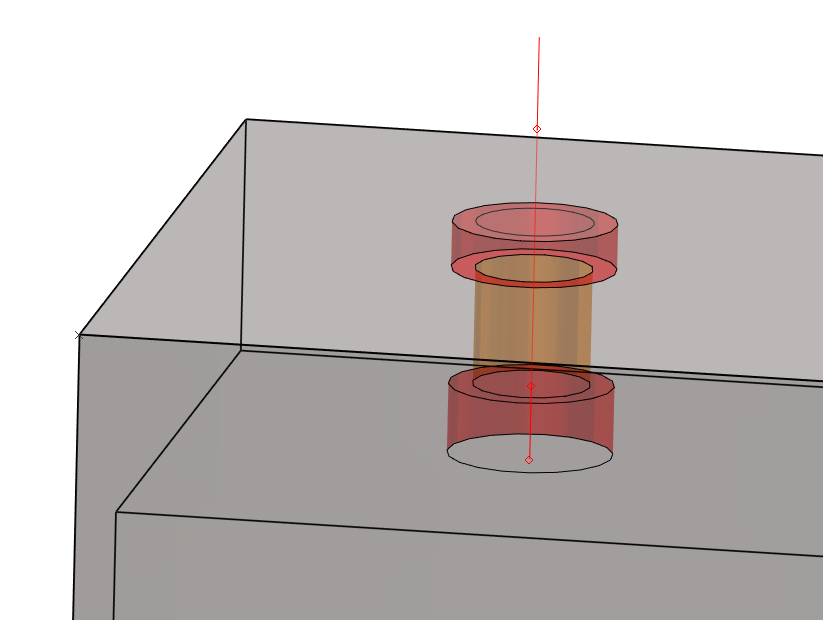

Die Topologie der Bohrung wird in

2 separate Ebenen

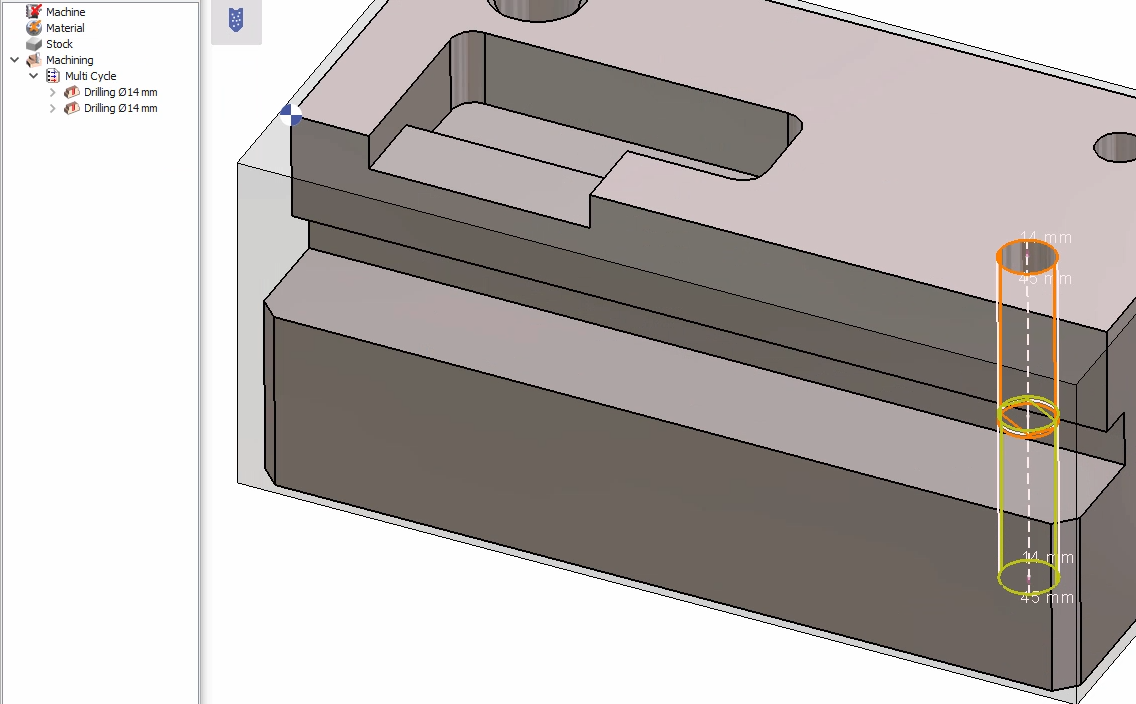

aufgeteilt. Wir können nun zum Reiter Technos wechseln und wie gewohnt eine Standardbohrung anwenden. Nach der Berechnung wird die Bohrung einmal von oben auf halber Höhe und das zweite Mal von unten durchgeführt.

2. Manuell

Bei dieser Methode können wir eine manuelle Bohrung direkt definieren, indem wir zu Bohrung/Feature > Manuelle Bohrungen gehen.

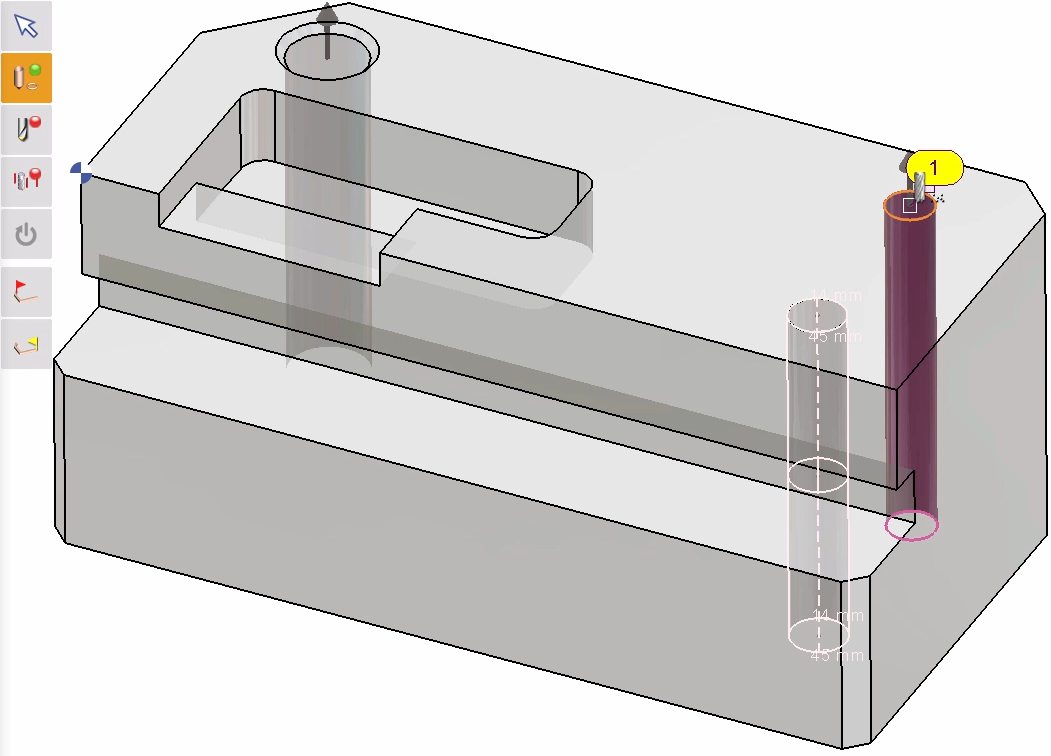

Wählen Sie für die Geometrie die gewünschte Bohrung (normalerweise werden die Bohrungen automatisch erkannt).

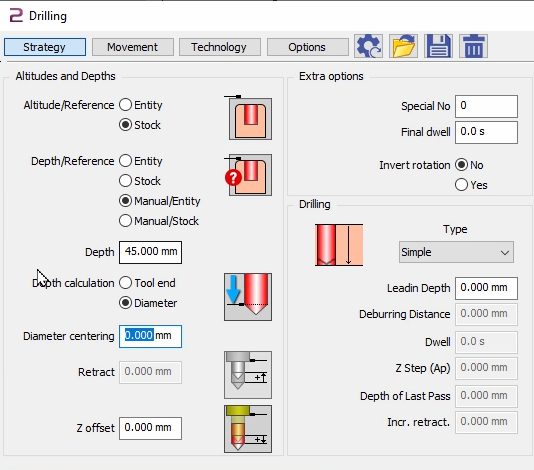

Wählen Sie das Werkzeug und stellen Sie in der Bohrstrategie ein:

Höhe/Referenz : Rohteil

Tiefe/Referenz : Manuell/Entität

Tiefe : auf die gewünschte Länge (in diesem Fall auf halber Höhe bei 45 mm)

und berechnen.

Um die andere Seite zu bearbeiten , müssen wir zuerst eine Ebene auf dieser Seite für die Bohrung erstellen. Der einfachste Weg ist, mit der rechten Maustaste auf die Rückseite zu klicken und 'Ebene auf Fläche' auszuwählen.

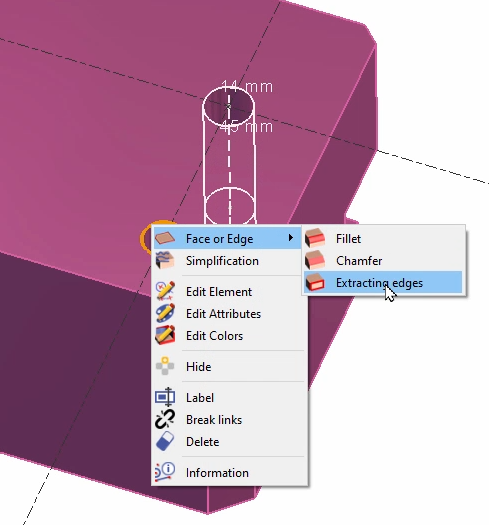

Als nächstes müssen wir die Kante der Bohrung extrahieren, um die Bohrungsentität von dieser Seite aus erkennen zu können. Dies erleichtert die Geometrieauswahl.

Wenden Sie schließlich den manuellen Bohrungszyklus ähnlich wie auf der ursprünglichen Seite mit demselben Werkzeug und derselben Strategie an. Für die Geometrie müssen wir die extrahierte Kreislinie auswählen (Sie können das Volumen zum einfacheren Auswählen ausblenden).

Sie können ein Video rechts von diesem Beispiel ansehen, das beide Methoden im Detail zeigt.

Frage

Wie weist man eine Benutzerbohrung einer Form für mehrstufige Bohrungsbearbeitungen zu?

Lösung

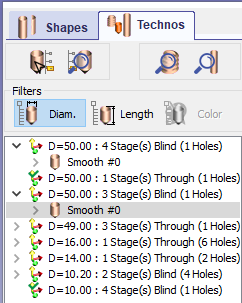

Während des Schritts zur Bohrungserkennung haben wir beim Auswählen der gewünschten Bohrung (wir wählen zum Beispiel eine 3-stufige Bohrung) zwei zwei Möglichkeiten, der Auswahl eine Benutzerbohrung zuzuweisen.

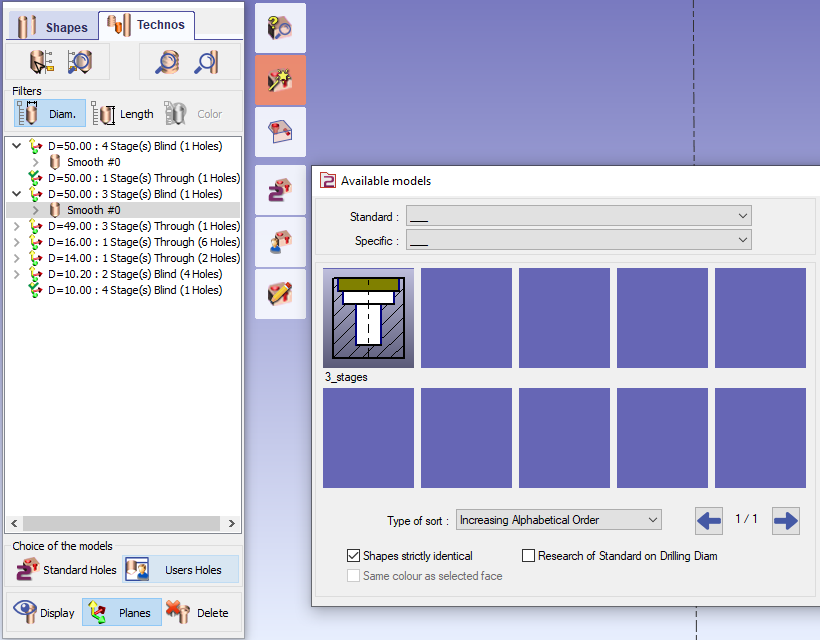

1/ Wenn Benutzerbohrung Vorlagen bereits verfügbar sind , können wir einfach auf Benutzerbohrungen

klicken. Die Liste der verfügbaren kompatiblen Modelle wird geöffnet; GO2cam durchsucht alle verschiedenen Bibliotheken, um die Liste anzuzeigen.

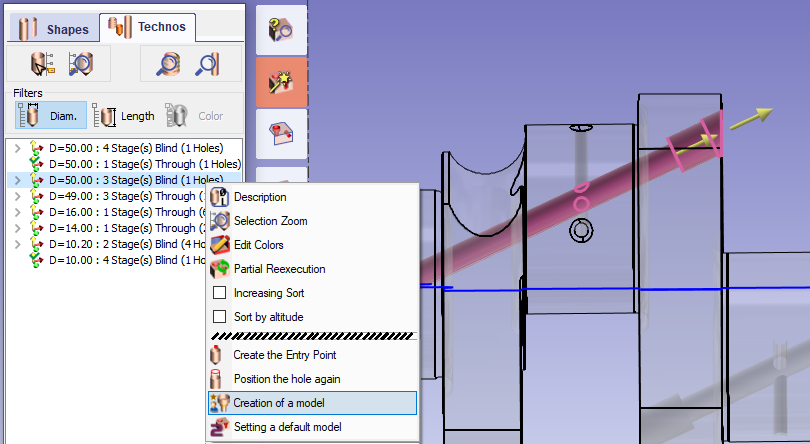

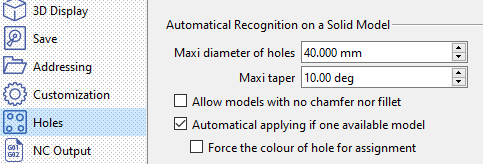

2/ Automatische Anwendung, wenn ein Modell verfügbar ist ' ausgewählt ist. Wenn Benutzerbohrung Vorlagen nicht verfügbar sind , können wir mit der rechten Maustaste auf die gewünschte Bohrung klicken und dann ' '.

Erstellung eines Modells

• ' wählen. Diese Funktion ermöglicht die Erstellung der Basis des Modells:

• Erstellung der Stufen

• Wiederherstellung von Durchmessern und Tiefenwerten

Tiefen auf der Form Wenn Sie auf Benutzerbohrungen klicken, wenn keine passende Vorlage verfügbar ist, wird ein Dialogfenster angezeigt, in dem Sie direkt die auswählen können. Für die zu diesem Zeitpunkt haben wir keinen Zugriff auf die Zyklusparameter: die and Start der Bearbeitung are Tiefe according to the type of operation!

wird automatisch eingestellt

• Rohteil Zum Beispiel: Zentrierung: und

• Manuell/Rohteil Zum Beispiel: Zentrierung: Bohrung:

• Entität Zum Beispiel: Zentrierung: Bohrung:

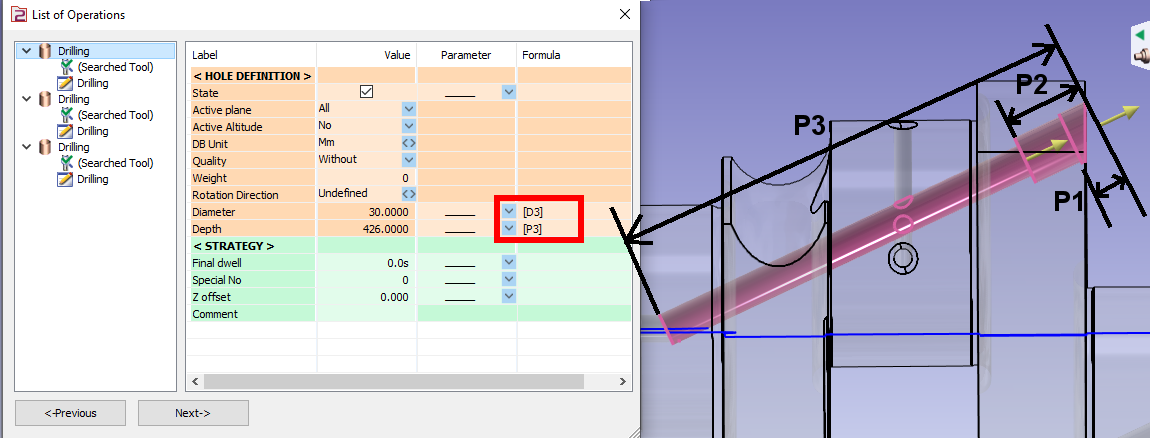

Liste von Operationen Interpolation: Wie bei den

werden sie vom kleinsten zum größten Durchmesser angeordnet (D3>D2>D1). Wir können auf Weiter klicken und das Modell schließlich benennen und speichern, danach wird es auf die ausgewählte Bohrung im Technos-Reiter angewendet.

Frage

Wie programmiert man eine oben und hinten liegende Senkung?

Lösung

Wenn die beiden oberen und hinteren Senkungen den gleichen Durchmesser haben, können Sie das gleiches Werkzeug und einen einzigen Zyklus !

Um eine Senkungsoperation durchzuführen, müssen Sie das Feld Ja zum Parameter ' Bearbeitung der Oberseite vor dem Eintauchen ' aktivieren. Diese Option ermöglicht es Ihnen, die Felder 'Tiefe/Referenz' und 'Tiefe' zu ändern.

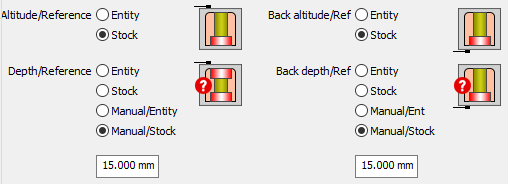

Then we focus on how to set references: Höhe und Tiefe

• Für die Bearbeitung von Bohrungen (Standard oder Benutzer), werden Durchmesser- und Tiefenwerte automatisch gelesen. Wählen Sie Entität oder Manuell/Entität , um Tiefen zu definieren.

• Für die Bearbeitung von Kreise , wählen Sie Zum Beispiel: oder Manuell/Rohteil .

• Die Tiefe und Hintere Tiefe wird für den Abstand der Senkung verwendet.

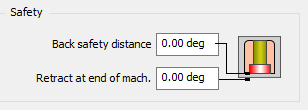

Zuletzt definieren wir den hinterer Sicherheitsabstand und Rückzug am Ende der Bearbeitung zum Schutz des Werkzeugs und der bearbeiteten Flächen.

Sie sind dran!!

Datei: U-förmiges Teil.PCE

Öffnen Sie die „U-förmiges Teil.PCE“

Eine Tasche und eine Bohrungsoperation sind bereits programmiert.
Sie werden eine obere und hintere Senkungsoperation auf der bereits gebohrten Bohrung programmieren.

Die beiden Senkungen haben den gleichen Durchmesser (14 mm), die 4 mm tief auf der Oberseite und 6 mm tief auf der Rückseite sind.

Wechseln Sie zu Fräsen .
Position und positionieren Sie sich in der Ebene, die der Seitenfläche entspricht.

• Wählen Sie die erste Bohrung.

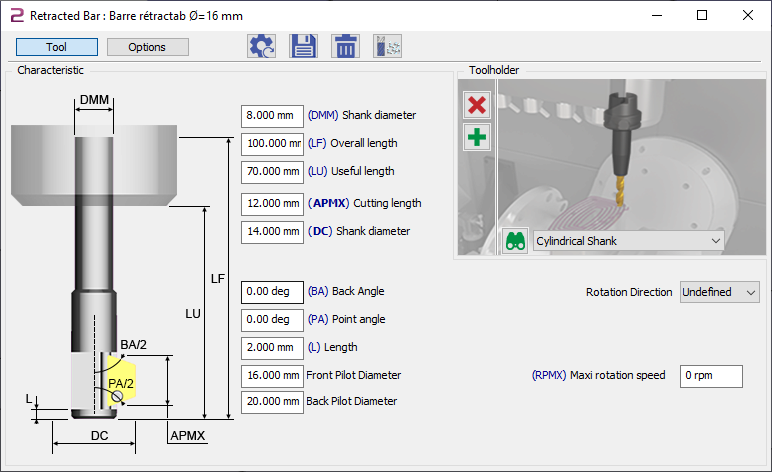

• Werkzeugauswahl: Verwenden Sie einen einziehbarer Einstechschaft . Bearbeiten Sie das Werkzeug wie rechts gezeigt.

• Wählen Sie den Rückseitenbearbeitung Zyklus; bearbeiten Sie die Strategie und beachten Sie die automatische Parameterauswahl, da wir das Werkzeug vor dem Zyklus ausgewählt haben.

• Verwenden Sie für die Höhen-/Tiefenreferenzen die oben beschriebenen Parameter.

• Tiefen auf der Form Tiefe und Hintere Tiefe , geben Sie jeweils 4 mm und 6 mm ein.

• Berechnen.

Das Endergebnis muss dasselbe sein wie rechts.

Frage

Welche Optionen gibt es für Rückzüge zwischen Bohrungen in GO2cam?

Lösung

• Höhe + SD: Dies ist dasselbe wie der Anfahr-Modus, bei dem das Werkzeug vor der Bewegung zur nächsten Bohrung auf eine bestimmte Höhe über dem Material zurückfährt.

• SD ohne Zerlegung: Dieser Modus ermöglicht optimiertere Eilgang-Werkzeugwege mit minimalen Rückzügen. Er ist besonders nützlich, wenn Bohrungen unterschiedliche Ausrichtungen haben. Es ist jedoch wichtig, diese Option mit Vorsicht zu verwenden, da direkte Eilgang-Rückzüge zu Kollisionen führen können, wenn die Bohrungen nicht richtig positioniert sind.
