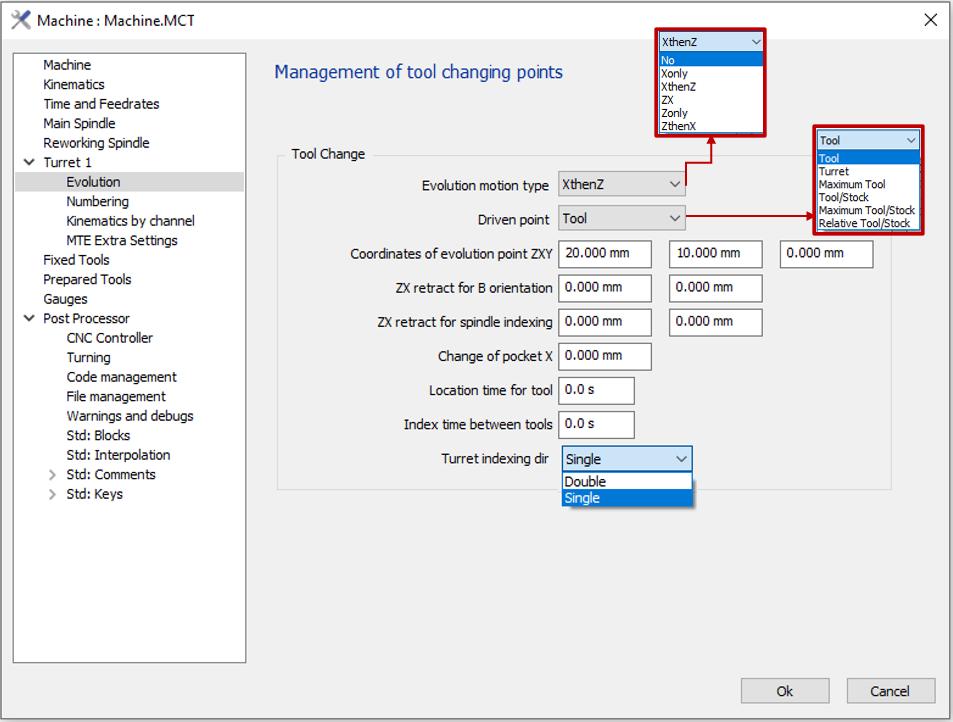

Der Evolutionspunkt ist der Werkzeugwechselpunkt. Er ist im Maschinenbearbeitungsfenster zugänglich, das verschiedene Konfigurationen für die Verwaltung der Werkzeugwechselpunkte ermöglicht:
|
Bewegungstyp der Evolution
|
The Evolution motion defines the tool movement at the end of machining to the tool change point based on the driven point chosen. The Evolution motion type can be of various configurations as visible on the image above; either motion only in X oder Z, Kombination von Bewegung in X gefolgt von Z oder umgekehrt, oder eine diagonale Bewegung entlang ZX. |
||
XdannZ
|
ZX
|
Nur Z
|
|

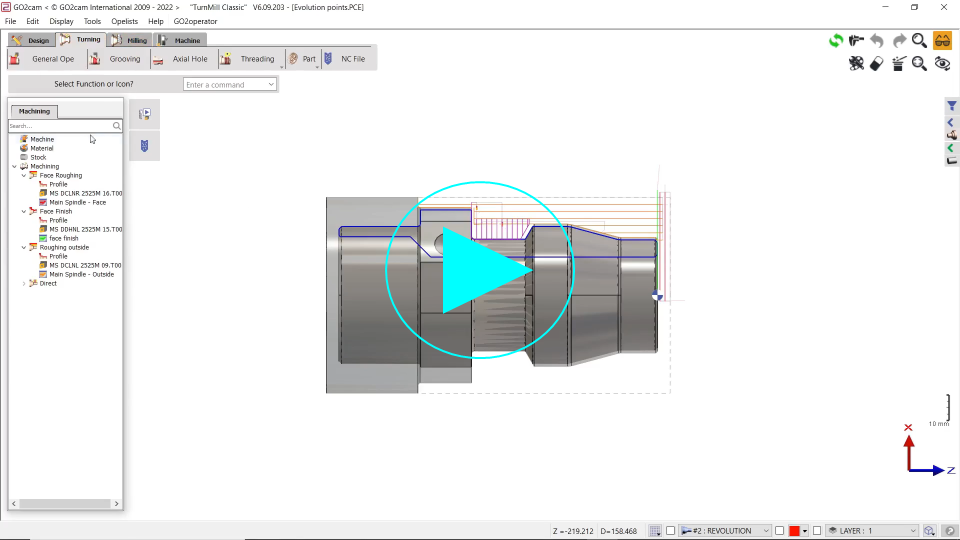

Sie können rechts ein Video ansehen, das einige der Bewegungstypen zeigt. |
Bewegungstyp der Evolution
|
|
Angetriebener Punkt
Die Bewegung des Werkzeugs wird durch die gewählte Option 'Angetriebener Punkt' und die definierten Werte der ZXY-Koordinaten gesteuert.
|
|||
|

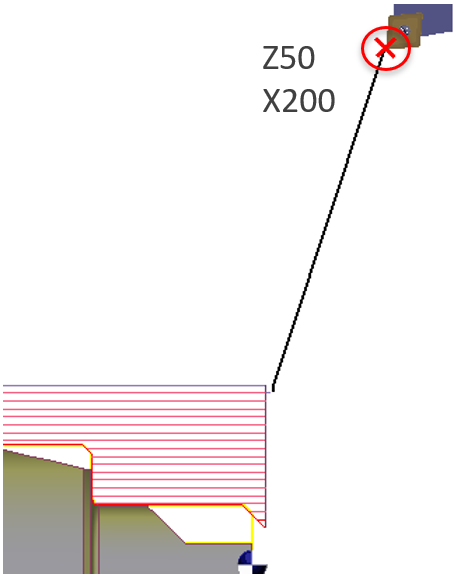

Werkzeugoption Die Werkzeugspitze bewegt sich bis zu den eingestellten ZXY-Koordinaten. |
|

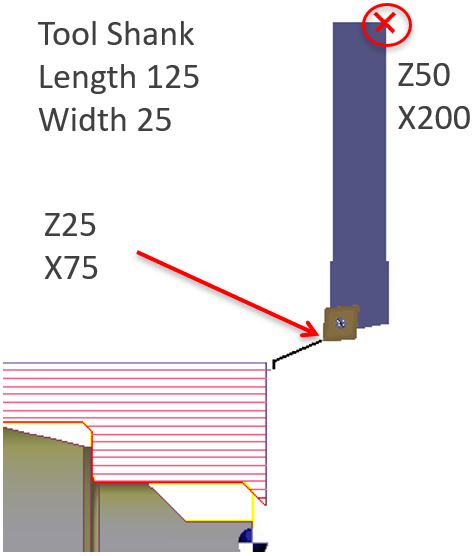

Revolveroption Bei dieser Option bewegt sich das Werkzeug, bis der Punkt des im Revolver gehaltenen Werkzeugs (angezeigt durch ein rotes Kreuz) an den definierten ZXY-Koordinaten ist. |
|
|

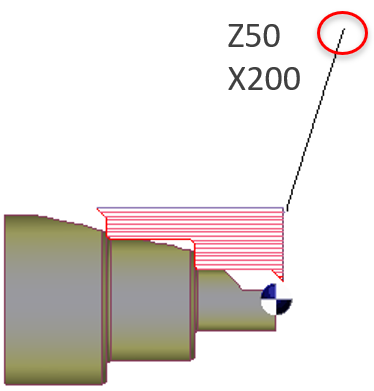

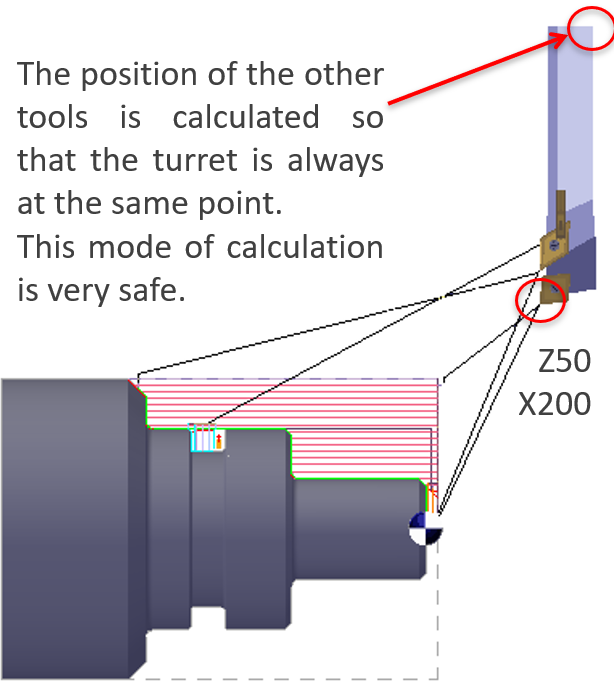

Maximale Werkzeugoption Das längste im Teil verwendete Werkzeug wird berücksichtigt. Dieses Werkzeug fährt an den Koordinaten des Evolutionspunkts heran und zieht sich zurück. |
|
Werkzeug/Rohteil, Maximale Werkzeug/Rohteil Option Wie bei Max Tool wird die Berechnung basierend auf dem längsten Werkzeug durchgeführt, aber das längste der Beiträge zwischen T10 und T1 nur. Zyklus 1: Werkzeug T10 Zyklus 2: Werkzeug T1 |
|
|

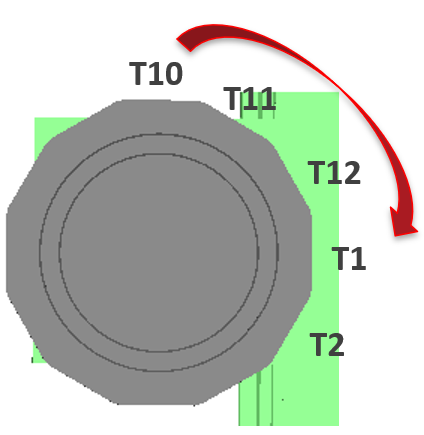

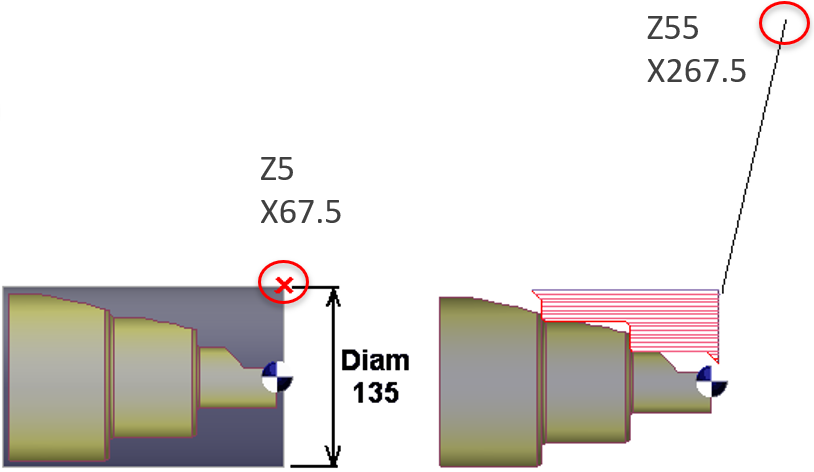

Werkzeug/Rohteil, Maximale Werkzeug/Rohteil Werkzeugoption und Maximale Werkzeugoption relativ zum Rohteil . Gleiche Optionen wie bei Maximale Werkzeug , aber die Berechnung ist nicht absolut, sondern relativ zum verbleibenden Rohteil . |
|
|
|
|
Sie finden rechts ein Video, das Beispiele für die Optionen Werkzeug, Revolver und Maximales Werkzeug zeigt.
|
Angetriebener Punkt
|
||
|

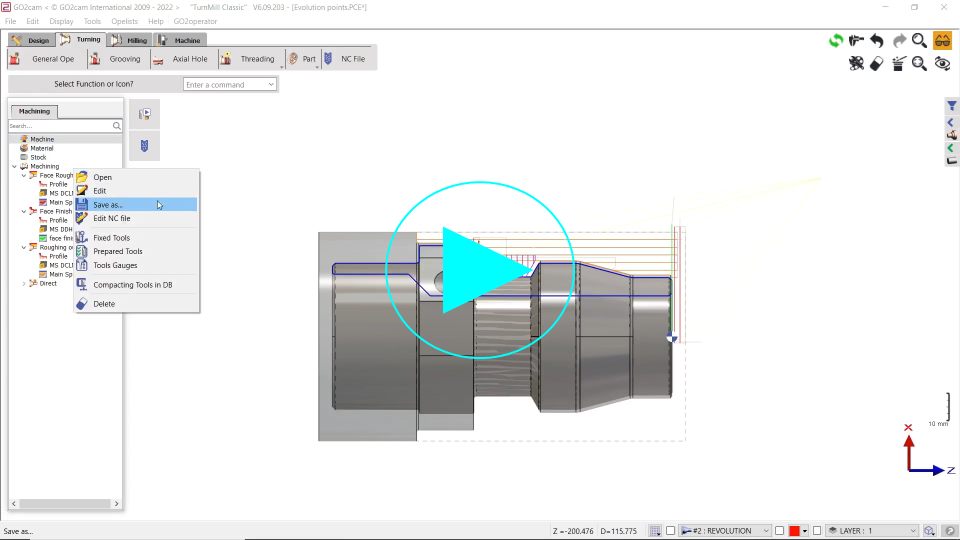

Sie finden rechts ein Video, das ein Beispiel für die Option Werkzeug/Rohteil zeigt. |
Angetriebener Punkt Werkzeug - Rohteil
|
||

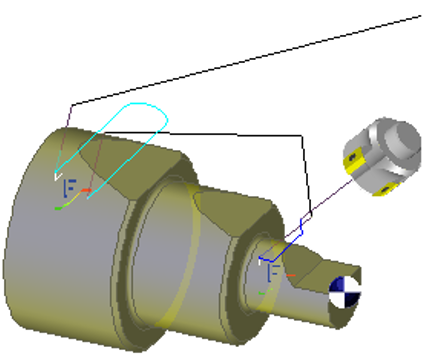

ZX Rückzug für B-Orientierung
|
Diese Option wird in einem sehr speziellen Fall verwendet:
|
|
|

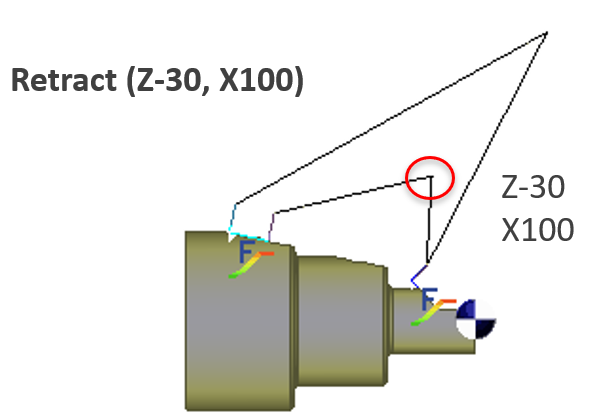

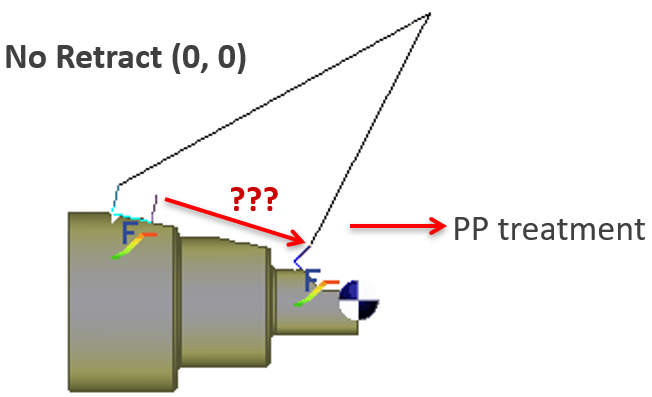

In diesem Fall wird ein Rückzugspunkt hinzugefügt, um die neue Orientierung sicher zu ermöglichen. |
|
|
|
Positionierungs-/Indexierzeit
|

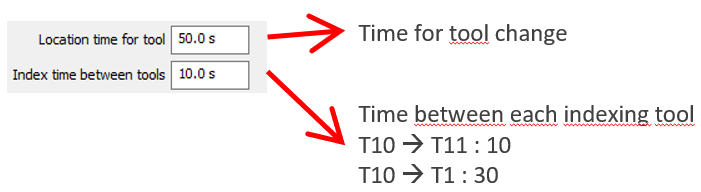

These 2 options, Positionierungszeit für Werkzeug and Indexierzeit zwischen Werkzeugen , set the time for a complete tool change. Positionierungszeit für Werkzeug is the time for a tool change between 2 cycles, excluding the time for tool indexing in the turret, which is defined by the Indexierzeit zwischen Werkzeugen . Sie müssen die Anzahl der Werkzeuge auf der Seite 'Nummerierung' definieren. |
|
|
Beispiel: 1 Werkzeugwechsel zwischen Zyklus 2 und Zyklus 3 = 50 s 3 Indexierungen zwischen T1 und T10 = 3 x 10 s = 30 s Gesamt = 80 Sek.

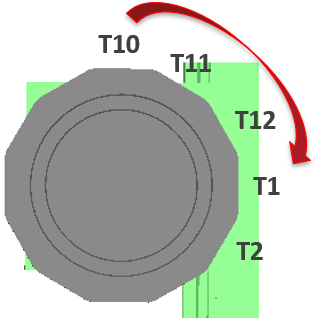

Wenn die Richtung des Revolvers einzeln, können Sie nicht drehen von T10 nach T1 aber nur von T1 nach T10: 9 Indexierungen! Gesamtzeit = 140 Sek.
|
|
