Positionieren Sie die Ansichten und Details einer 2D-Zeichnung in 3D.

Sie können ein Video am Ende der Seite ansehen: Klicken Sie hier

1. Greifen Sie auf den Befehl "2,5D Design auf Basis einer 2D Zeichnung zusammenfalten" zu:

• Navigieren Sie zum Modul "Drahtmodell".

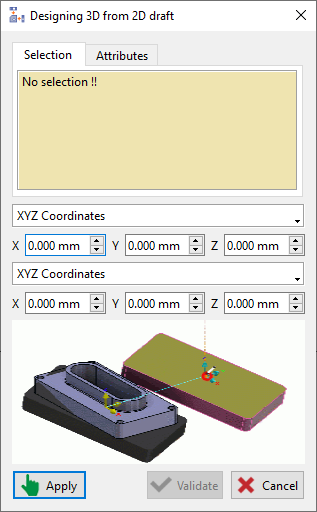

• Suchen und wählen Sie den Befehl "2,5D Design auf Basis einer 2D Zeichnung zusammenfalten" im Abschnitt "Reinigung" aus.

2. Wählen und Positionieren Sie die richtige Ansicht:

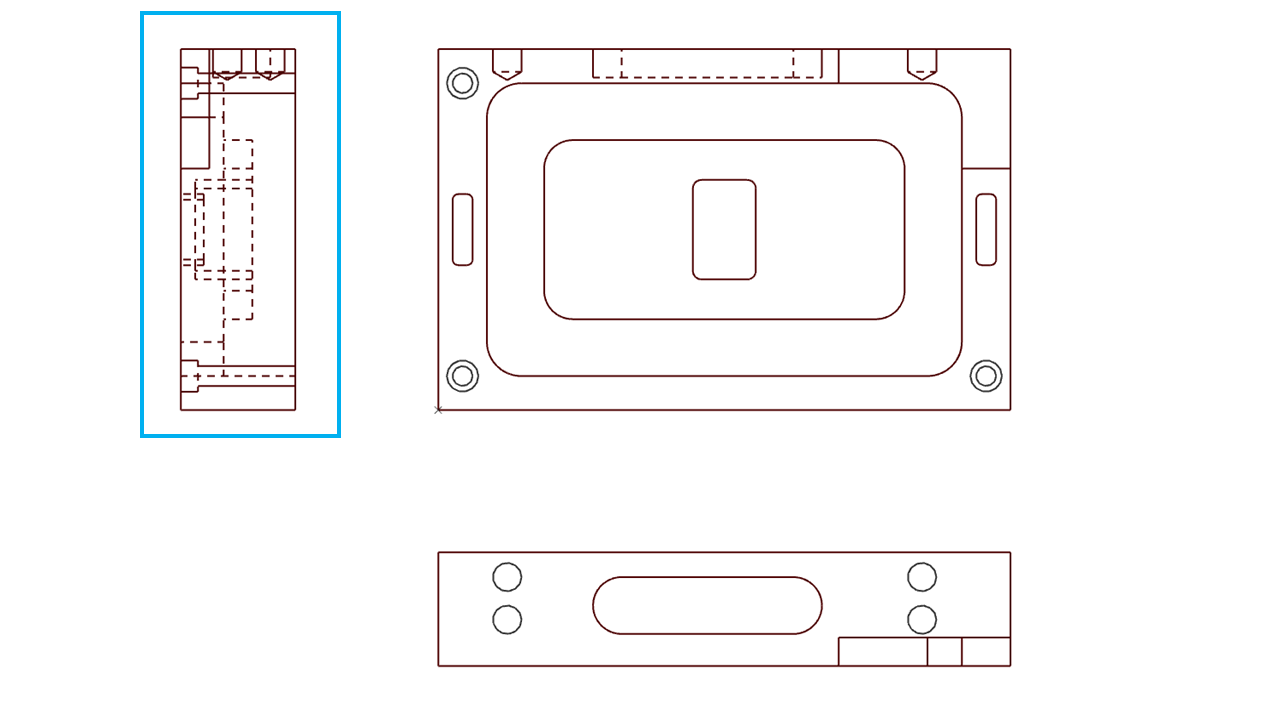

• Auswählen: Umfassen Sie die richtige Ansicht des Werkstücks mit einem Auswahlrahmen.

• Auswahl bestätigen: Klicken Sie mit der rechten Maustaste in den ausgewählten Bereich und wählen Sie "Auswahl bestätigen".

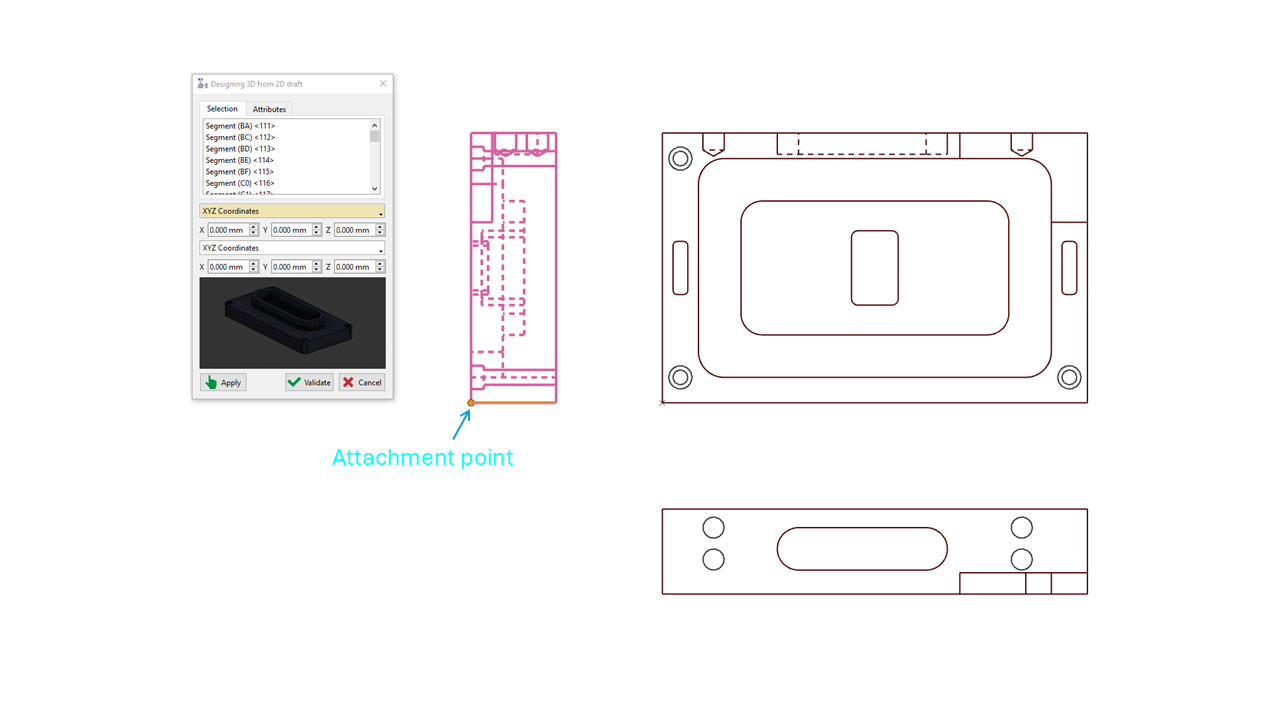

3. Befestigungspunkt definieren: Wählen Sie einen bestimmten Punkt in der richtigen Ansicht als Befestigungspunkt aus.

   • In diesem Beispiel: Wählen Sie die untere linke Ecke der richtigen Ansicht aus.

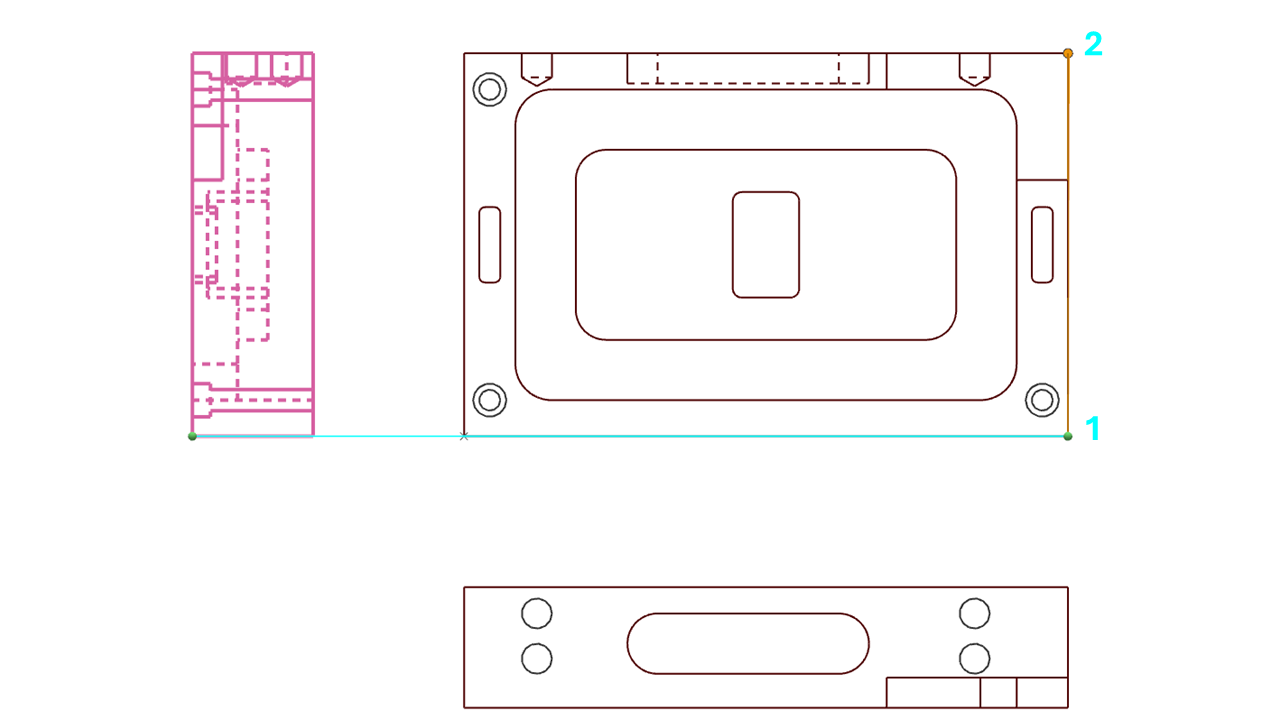

4. Befestigungslinie bestimmen:

   • Wählen Sie die vertikale Linie auf der rechten Seite der Draufsicht aus.

   • Define the line by selecting its starting point (bottom 1 ) and ending point (top 2 ).

4. Validieren oder Anpassen:

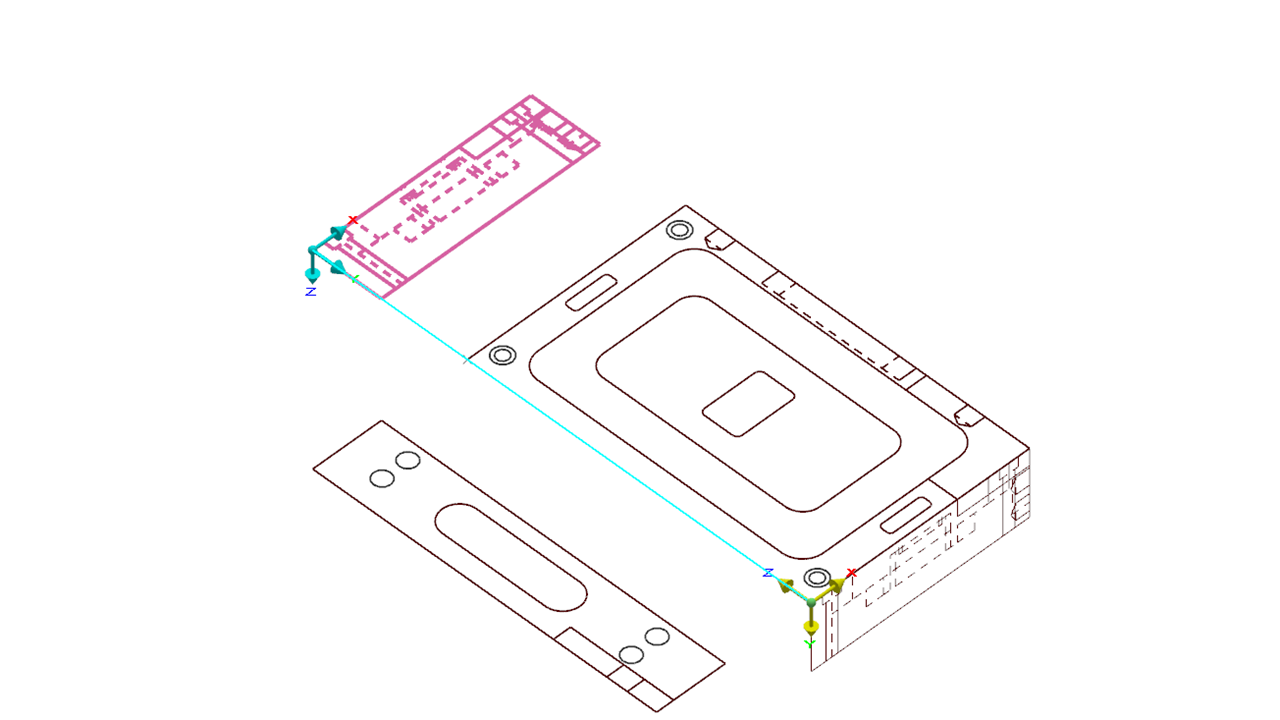

• Überprüfen Sie die Vorschau der ausgerichteten richtigen Ansicht.

• Verwenden Sie die bereitgestellten Achsensysteme, um die Ansicht nach Bedarf zu drehen oder zu verschieben.

• Klicken Sie auf "Validieren", um die Platzierung zu bestätigen und die zugehörige Ebene zu erstellen.

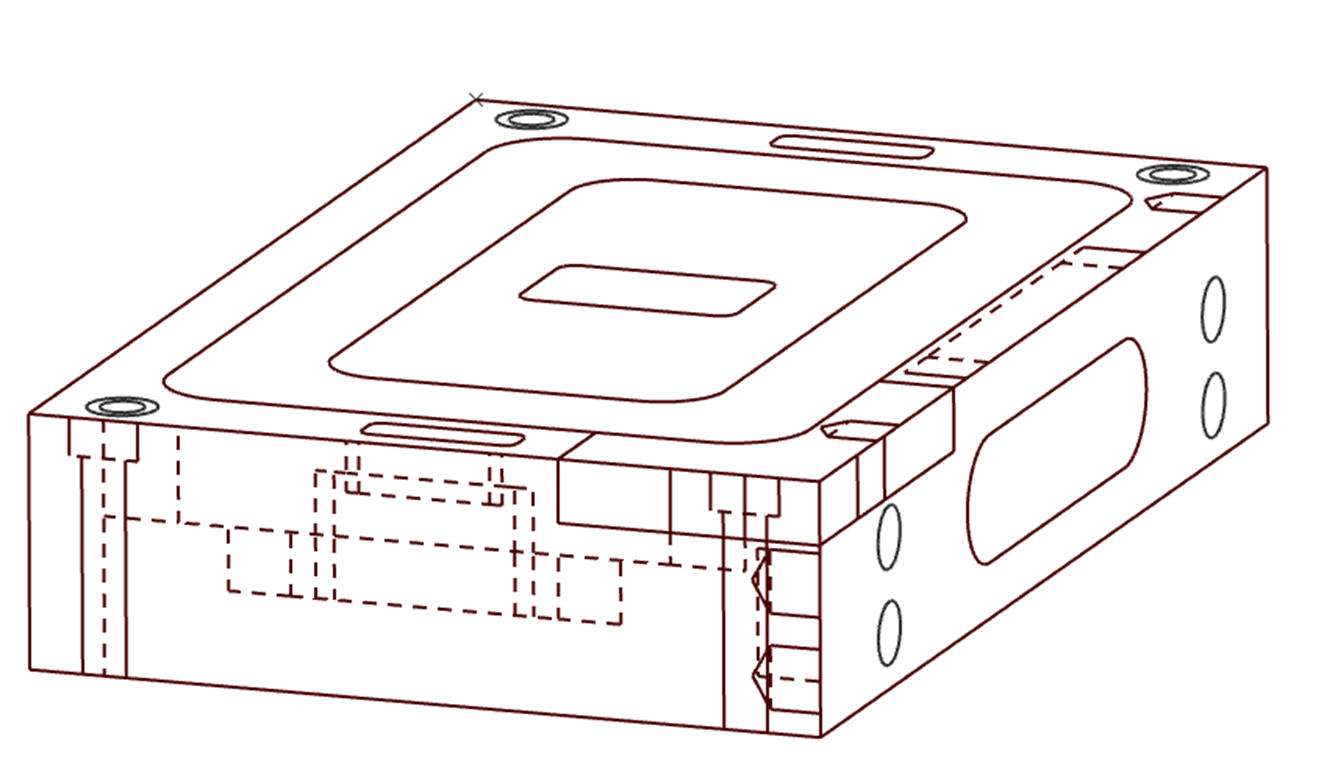

5. Verbleibende Ansichten positionieren:

• Wiederholen Sie die Schritte 2 bis 4 für jede verbleibende Ansicht in der 2D-Zeichnung.

Sie können ein Video über den gesamten Prozess des 2,5D Designs ansehen:
