Präsentation

Ein Profil ist eine Verkettung von geometrischen Elementen und ist für die Bearbeitung zwingend erforderlich (außer bei Punkt-zu-Punkt-Zyklen). Diese Funktion ermöglicht es Ihnen, ein Profil vor der Bearbeitung zu erstellen und anschließend zu analysieren.


Verwendete Symbole:

Start- und Endpunkte bei einem geschlossenen Profil (Automatische/Manuelle Definition)

Startpunkt bei einem offenen Profil

Kontinuität zwischen 2 Elementen
Die Farben hängen von der Richtung rechts oder links des Profils ab.

Endpunkt bei einem offenen Profil

Tangentialität zwischen 2 Elementen

Richtung des Profils

Es gibt 2 Möglichkeiten, ein Profil zu erstellen:

  • Automatische Definition mit einem Auswahlrahmen

  • Manuelle Definition Element für Element

Automatische Definition

Das Prinzip ist, einen Auswahlrahmen zu verwenden. Es gibt mehrere Möglichkeiten. Hier sind die 3 häufigsten: Der Auswahlrahmen ist das weiße Rechteck:

Auswahlrahmen außen

Auswahlrahmen innen

Auswahlrahmen mit mehreren Elementen

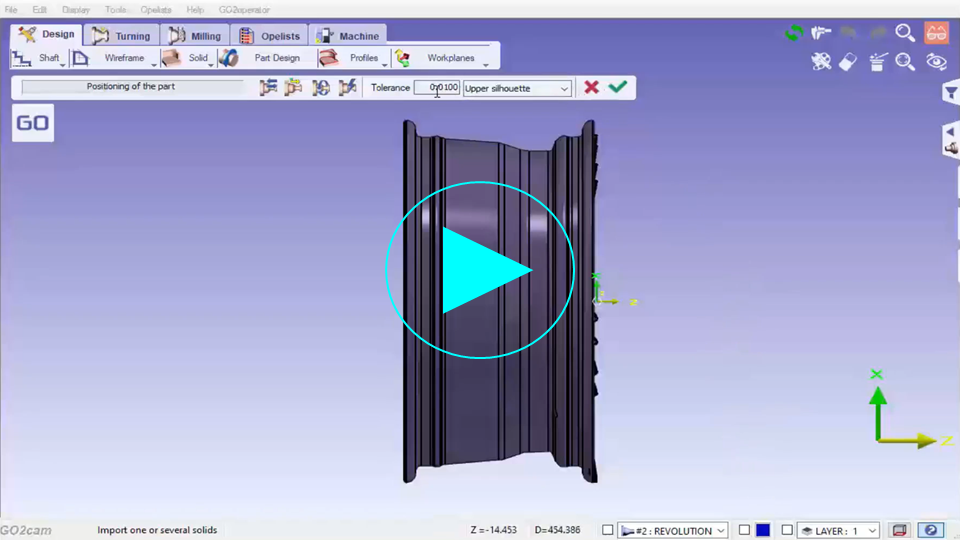

▶️ Hier ist ein Video, das die Verwendung von Befehlen zeigt. Automatisches Profil Definition per Auswahlrahmen und Geometrie-Kontinuität :

Repairing of silhouette method 2.png

▶️ Definition per Doppelklick

Sie können Profile auch einfach durch Doppelklick auswählen. Das Video zeigt die verschiedenen Tricks für schnelle Auswahlen.

Profile Selection by double-clicking.png

Manuelle Definition

Das Prinzip ist, die Elemente des Profils basierend auf den gefundenen Schnittpunkten auszuwählen.

Drei Schritte sind notwendig:

  1. Erstellen des Profilpfades

  2. Definieren des spezifischen Startpunkts, falls erforderlich

  3. Definieren des spezifischen Endpunkts, falls erforderlich

  1. Klicken Sie auf das Start-Element , GO2cam beginnt ein Profil und stoppt am ersten Schnittpunkt, und wartet auf Ihre Wahl.



Antwort auf die Frage in der Eingabezeile:


Sie können entweder:

Klicken Sie auf das nächstes Element , angezeigt mit einem silbernen Pfeil, und wiederholen Sie den Vorgang bis zum Ende des Profils:

Klicken Sie auf ' Alle links ' : das Profil wählt an jedem Schnittpunkt die linke Richtung.

Klicken Sie auf ' Alle rechts ' : das Profil wählt an jedem Schnittpunkt die rechte Richtung.

Klicken Sie auf ' Profil OK ' : das Profil ist definiert.

2. Der zweite Schritt betrifft den Startpunkt .
Das Profil ist fertig, Sie können den Startpunkt mit verschiedenen Möglichkeiten ändern.



Antwort auf die Frage in der Eingabezeile:

Sie können entweder:

a/ Wählen Sie einen speziellen Punkt auf dem ersten Element: Klicken Sie im Fenster (dem Hintergrund):

Sie können den Punkt mit dem beweglicher Cursor , oder wählen Sie den Start oder die Mitte des Elements

b/ Wählen Sie ein anderes Start-Element, indem Sie darauf klicken oder mit den Tasten Zurück und Weiter wählen:

Sobald das Start-Element ausgewählt ist, kehren Sie zum Anfang des 2. Schritts zurück. Sie können entweder:

  • einen bestimmten Punkt definieren Startpunkt wie in der ersten Spalte gezeigt ( a/ )

  • Profil fertigstellen wie in der dritten Spalte gezeigt ( c/ ).

c/ Profil fertigstellen: Klicken Sie auf Profil OK

3. Der dritte und letzte Schritt betrifft den Endpunkt . Die Operationen sind streng identisch zu denen, die für den Startpunkt durchgeführt wurden. Bitte lesen Sie b. Schritt.
Das Profil ist nun fertig.
