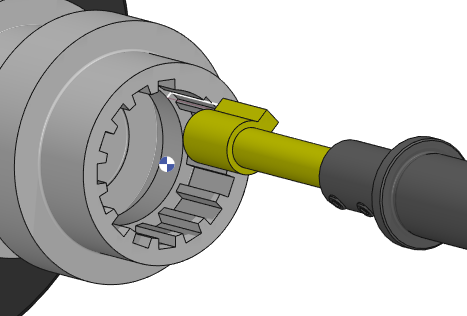

Bearbeitungsprozess, der ein gezahntes Werkzeug zur Materialabnahme verwendet. Dieser Zyklus ist sehr spezifisch, da es sich nicht um einen Fräszyklus handelt (das Werkzeug dreht sich nicht) und auch nicht um einen Drehzyklus (das Werkstück dreht sich nicht). Das Werkzeug wird linear auf der Z-Achse gegen eine Oberfläche gefahren, um den Schnitt zu erzeugen.

• Dieser Zyklus läuft nur auf einem Volumen-Bauteil, da er Volumenflächen berechnet werden muss.

• Rückzugsabstand: Besonders nützlich für interne Werkzeugwege, um den Innendurchmesser nicht zu berühren

• Verwaltung von breiteren Nuten als das Werkzeug: Programmierung mehrerer seitlicher Pässe in Y

• Eilgang Werkzeugweg: Verbesserung des Eilgang Werkzeugwegs beim Indexieren mit einer neuen Positionierungsbewegung, um eine Drehung wie an der Maschine zu ermöglichen.

Räumwerkzeug

Neuer Prozess zur Erstellung eines Räumwerkzeugs : Erstellung von 2 Elementen (Einsatz und Körper) in der Umgebung Spannmittel/Werkzeughalter.

Die Werkzeugdatei wird nun direkt in der Werkzeugbibliothek des Menüs Räumen erstellt und verschwand aus der Umgebung Werkzeugbibliotheken/Formwerkzeuge.

Räumen

Neue Möglichkeit, Räumoperationen dezentral zu programmieren .

Zuvor musste das Werkzeug mit der Z-Achse ausgerichtet sein. Jetzt können Sie mit der neuen Berechnungsmethode Räumen dezentral programmieren.

Dialogbereich

Parameter

Höhen und Tiefen

Höhe/Referenz

Lesen vom Volumen

Nutbreite

Min Überlappung

Werkzeug

Pilotpunkt

Strategie

Rückzugspunkt

Ende Überlänge

Rückzugsabstand (Pick)

Start Überlänge

Kegel Winkel

Pass Tiefe

Anzahl der Leerläufe

Dicke

Gesamtzahl der Wiederholungen

Dialogbereich

Parameter

Sicherheit

Eilgang Ebene Höhe

Sicherheitsabstand

Dialogbereich

Parameter

Schnittbedingungen

Vorschub

Kühlmittelnummer

Werkzeugnummerierung

Werkzeugnummer

Spezifische Nummer

Längenkorrekturnummer

Durchmesser Korrektur Nr.

Benutzerfelder

Kommentar

Überwachung

Fräsen Einstellung

Dialogbereich

Parameter

Verhalten bei Spannmitteln und Komponenten

Spaltprüfung

Offset XY

Sicherheitsbereich

Offset Z
