Zyklen: Räumen
Höhen Referenz
Objekt
|
Dies startet die Berechnung des Lochs relativ zum Objekt. Wenn ein größeres Rohteil definiert ist, kann dies während der Simulation zu Kollisionen führen. |
Rohteil
|
Dies startet die Berechnung des Lochs relativ zum Rohteil. |
Nutbreite
Die Nutbreite kann manuell durch Auswahl von Nein für Solidgeometrie berücksichtigen und Eingabe des Breitenwertes definiert werden. Wenn Ja für Solidgeometrie berücksichtigen ausgewählt ist, wird die Nutbreite automatisch gemessen und von GO2cam während des Geometrieauswahlschritts gelesen.
Min Überlappung
Im Allgemeinen, wenn die Werkzeugbreite kleiner als die Nutbreite ist, werden mehrere seitliche Durchgänge in Y berechnet, um die gesamte Nutbreite zu bearbeiten. Die Min Überlappung [Minimale Überlappung] ermöglicht die Überlappung der seitlichen Durchgänge um den eingestellten Wert, wodurch Grate vermieden werden, die bei keiner Überlappung entstehen würden.
Die Überlappungsdicke (Wert Min Überlappung) darf nicht größer als 90% der Werkzeugbreite sein!
|

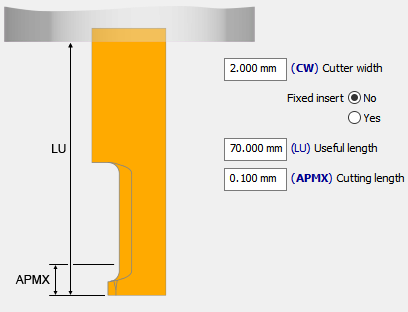

HINWEIS: Die Werkzeugbreite (CW) muss auf der Werkzeugseite definiert werden. |
|
