Zyklen: Räumen
Rückzugspunkt und Rückzugsabstand

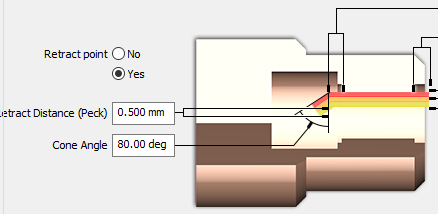

Der Anwender kann wählen, ob ein Rückzug erfolgen soll, indem er Ja oder Nein für den Rückzugspunkt .
Ein Rückzugspunkt vermeidet jedes Kollisionsrisiko des Werkzeugs mit dem Werkstück auf dem Rückweg.

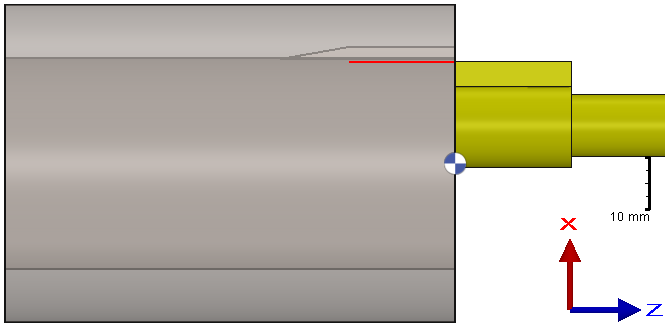

Rückzugspunkt - Nein
|

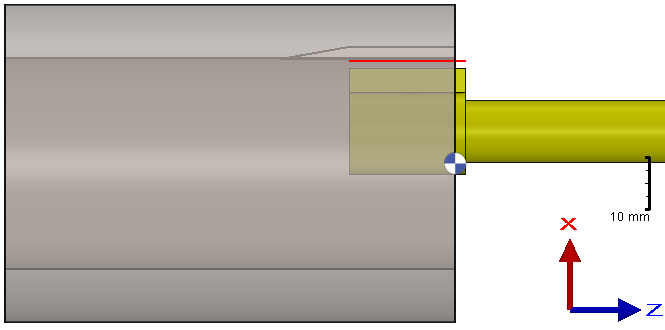

Rückzugspunkt - Ja
|
Der Rückzugsabstand (Picken) vom Anwender definierte Wert bestimmt die Distanz des Rückzugspfades vom Werkstück, in X-Achse.
Kegel Winkel
Das Einstellen eines Rückzugspunktes ermöglicht auch die Definition eines Kegel Winkel. Falls eine Keilnut mit schräger Stirnseite gewünscht ist, kommt der Kegelwinkel ins Spiel, um diesen Bearbeitungspfad zu definieren.

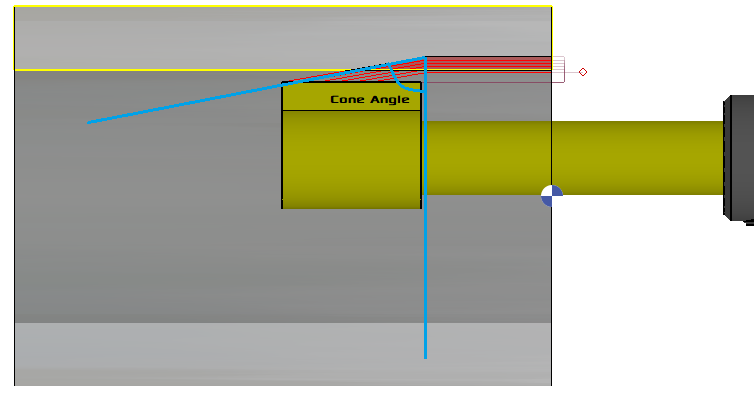

Kegel Winkel von 80 Grad
|
Beachten Sie, dass der Kegelwinkel nur verfügbar ist, wenn der Rückzugspunkt auf Ja gesetzt ist.
