Darstellung

Profile können zur Begrenzung der Bearbeitung entworfen werden. Mehrere automatische Formen sind verfügbar, darunter Rechteck und Ellipse/Kreis, und eine manuelle Erstellung 'on-the-fly' ist ebenfalls möglich.

▶️ Sehen Sie sich ein Video am Ende der Seite an: klicken Sie hier

Die Hauptvorteile:

  • Vermeiden Sie das Entwerfen von Drahtgittergeometrien,

  • die Profile werden nur für den aktuellen Zyklus verwendet, dann werden sie automatisch ausgeblendet,

  • die Begrenzung kann nachträglich bearbeitet und modifiziert werden, um sie an die generierte Werkzeugbahn anzupassen.

Zur Erstellung einer automatischen Begrenzung

Klicken Sie auf das Symbol; Profil für Begrenzung erstellen/bearbeiten, die Ansicht wird automatisch auf die Draufsicht erzwungen,

Wählen Sie die Art der Fläche : Ellipse (oder Kreis), Rechteck oder Manuell,

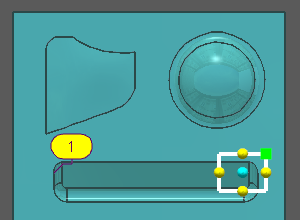

Klicken Sie auf das Teil, um den Begrenzungsbereich zu positionieren: Sobald positioniert, kann das Profil modifiziert werden.

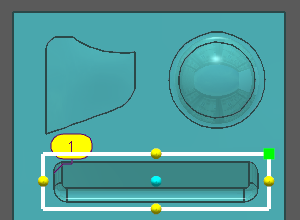

Regeln für die Anpassung:

  • verschieben Sie den Bereich mit dem hellblauen Punkt,

  • erweitern Sie die Form in mehreren Richtungen mit den gelben Punkten,

  • drehen Sie den Bereich mit dem Sie mit dem grünen

Quadrat.

Während der Erstellung des Bereichs sind mehrere Symbole verfügbar: [1]

Möglichkeit, die Aktion rückgängig zu machen und zum vorherigen Schritt zurückzukehren [2]

Den aktuellen Bereich abbrechen [3]

Den aktuellen Bereich validieren

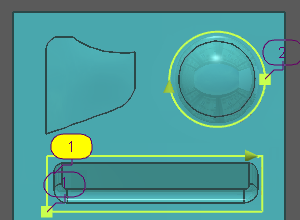

Mehrere Bereiche können für dieselbe Bearbeitungsauswahl erstellt werden.

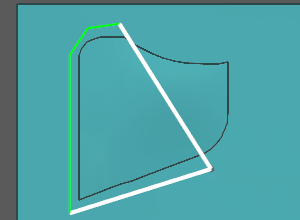

Vorgehensweise für manuelle Erstellung:

  • Der Bereich muss manuell durch Klicken von Punkten 'on-the-fly' erstellt werden. Alternativ kann das Raster aufgerufen werden (mit der STRG-Taste), um Kanten von Volumen oder Geometrie auszuwählen.

  • wählen Sie Manuell in der Art der Fläche,

  • klicken Sie alle Punkte nacheinander,

  • um den letzten erstellten Punkt zu ändern, klicken Sie auf Rückgängig

  • um den gesamten Bereich abzubrechen, klicken Sie auf das rote Kreuz

wenn der Bereich fertig ist, klicken Sie auf den grünen Haken :

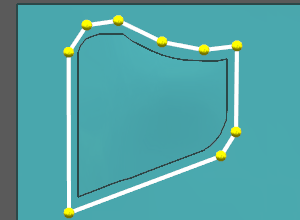

  • verschieben In diesem Stadium können zahlreiche Anpassungen vorgenommen werden

  • jeder der erstellten gelben Punkte, fügen Sie

  • Punkte zwischen vorhandenen Punkten ein, indem Sie doppelt auf den gewünschten Punkt klicken. löschen Sie Punkte mit dem

  • Radiergummi-Symbol zurückgehen zum vorherigen Schritt

  • mit dem Rückgängig-Symbol

validieren Sie schließlich den aktuellen Bereich mit dem grünen Haken

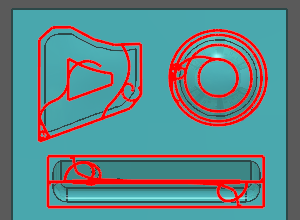

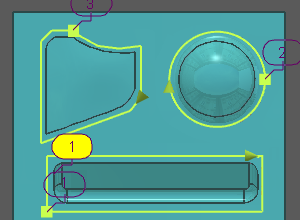

Die drei Begrenzungsbereiche sind definiert: Beenden Sie die Auswahl der Geometrie. Das Ergebnis der Bearbeitung

▶️ : In den Strategieseiten kann die Bearbeitung entsprechend dem Begrenzungsbereich angepasst werden: innen, auf, außen usw.
