Darstellung
Diese Befehle ermöglichen die Optimierung der Werkzeugwege zwischen ausgewählten Bohrungen und zwischen ausgewählten Profilen.
Optimierung ist verfügbar für Bohrungen Bearbeitung, Taschen und Konturen im Fräsen und Gerade , Konisch und Tasche Schneiden im Drahterodieren. Es befindet sich in der Befehlszeile während der Auswahl der Zyklen .
Zuerst werden die verfügbaren Funktionen beschrieben, gefolgt von Anweisungen zur Optimierung des Pfades zwischen Bohrungen und zwischen Profilen.
1. Optimierungsbefehle
|
Manuelle Profilorganisation |
Der Pfad kann manuell definiert werden, indem die Bohrungen oder Profile in der gewünschten Reihenfolge angezeigt werden. |
|
Optimierungsursprung |
Wählen Sie die Bohrung oder das Profil, an dem die Bearbeitung beginnt. |
|
Arten der Optimierung |
Wählen Sie den besten Pfad aus 20 Lösungen. |
|
Polaroptimierung |
Erzeugt eine kreisförmige Werkzeugwegbewegung in Bezug auf einen definierten Rotationsmittelpunkt. ( Nur für Bohrungsoptimierung) |
Arten der Optimierung
Die ersten sechzehn Auswahlmöglichkeiten sind besonders nützlich bei Bohrungen, die auf einer Linie oder einem Raster gezeichnet sind. In diesen Fällen wird der Ursprungspunkt automatisch gewählt.
|
Der Werkzeugweg ist horizontal mit 2 Richtungsbewegung. |
|
Der Werkzeugweg ist horizontal mit 1 Richtungsbewegung. |
|
Der Werkzeugweg ist vertikal mit 2 Richtungsbewegung. |
|
Der Werkzeugweg ist vertikal mit 1 Richtungsbewegung. |
Die vier neuesten Optionen entsprechen automatischen Berechnungen. Jede sollte simuliert werden, um die am besten geeignete Wahl für den Fall des Benutzers zu ermitteln. Das Ändern des Ursprungspunkts kann effizientere Werkzeugwege ergeben. .
|
Optimierung von Nahe zu Nahe Pfad |
|
Optimierung von Taxi-Distanz-Pfad |
|
|
Optimierung von Euklidischer Distanz Pfad |
|
Max (X,Y) Distanz Pfad Optimierung |
|
Keine Optimierung: Die Reihenfolge ist die Reihenfolge der Erstellung der Elemente. |
||
2. Optimierung von Pfaden
Zwei verschiedene Prozesse können unterschieden werden, je nachdem, ob die Pfade zwischen Bohrungen oder zwischen Profilen optimiert werden.
Bohrungsoptimierung
a. Klicken Sie auf
b. Two cases are possible, and in both, the path length is displayed in the message box. Consequently, several scenarios can be simulated to select the shortest path.
|

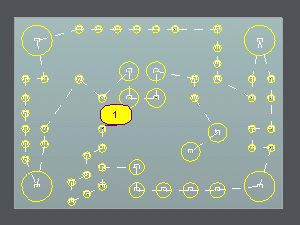

1. Manuelle Auswahl: Klicken Sie
dann zeigen Sie die Bohrungen in der Reihenfolge an die Sie wünschen. Optionen während der Auswahl:
|
2. Automatische Optimierung: Machen Sie eine Auswahlbox und wählen Sie dann einen Optimierungstyp aus.
Wenn die Bohrungen in der richtigen Reihenfolge erstellt wurden, wählen Sie Keine Optimierung
um diese Reihenfolge einzuhalten. Ändern Sie den Ursprung der Optimierung
um die Pfadlösungen zu vervielfachen. Automatische und manuelle Optimierung können kombiniert werden. Wählen Sie zuerst eine automatische Optimierung und verwenden Sie dann das manuelle Symbol, um Bohrungen einzufügen, zu löschen oder umzukehren. |
|
|
|
|
Polaroptimierung

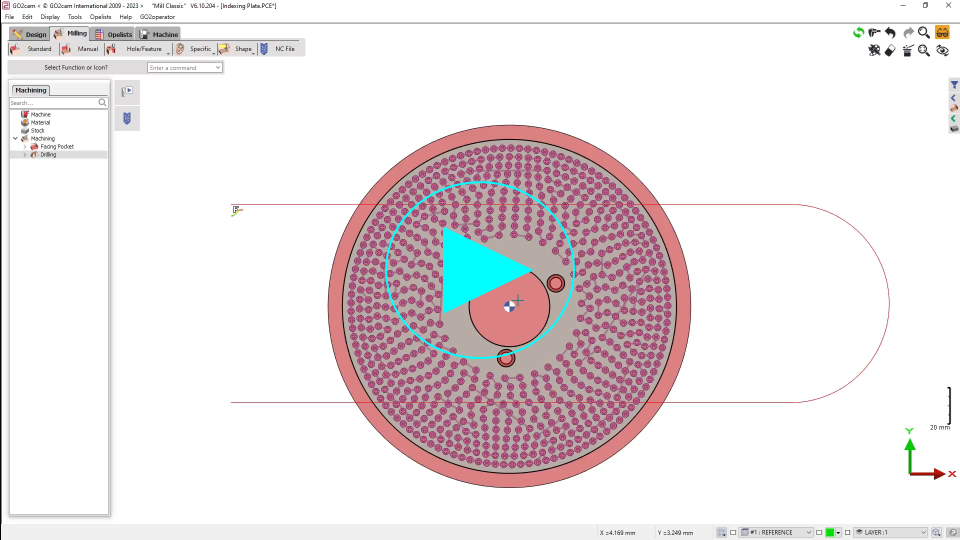

Dieser Befehl ermöglicht die Erzeugung eines kreisförmigen Werkzeugwegs auf einem Werkstück mit mehreren Bohrungen, die in einem kreisförmigen Muster angeordnet sind.
Der Startpunkt der Optimierung kann ebenfalls angegeben werden.
Schritte für Polaroptimierung:
-
Wählen Sie die zuerst Bohrung.
-
Verwenden Sie den Pfeil für Mehrfachauswahl um alle Bohrungen auszuwählen.
-
Klicken Sie auf das Polaroptimierung Symbol und definieren Sie den Mittelpunkt der Rotation
-
Wählen Sie das Bohrwerkzeug.
-
Wählen Sie den Bohrzyklus.
-
Berechnen.
|
|
Profiloptimierung
a. Klicken Sie auf das Symbol zur Auswahl der Zyklen
b. Zwei Fälle sind möglich:
|

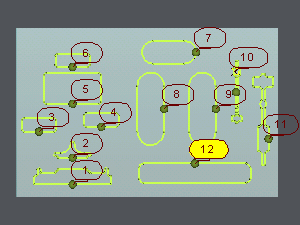

1. Manuelle Auswahl Die Reihenfolge kann manuell definiert werden, wenn die Anzahl der zu bearbeitenden Profile begrenzt ist. Die zu bearbeitenden Profile können einzeln ausgewählt werden, indem Sie sie in der gewünschte Reihenfolge . |
2. Automatische Optimierung Diese Option ist besonders nützlich, wenn eine große Anzahl von Profilen bearbeitet wird. Zeichnen Sie eine Auswahlbox um die zu bearbeitenden Profile. Anschließend kann die automatische Optimierung ausgewählt werden,
oder die manuelle Optimierung.
|
|
|
