Dieser Befehl ermöglicht die Definition einer offenen Tasche auf einem Profil.

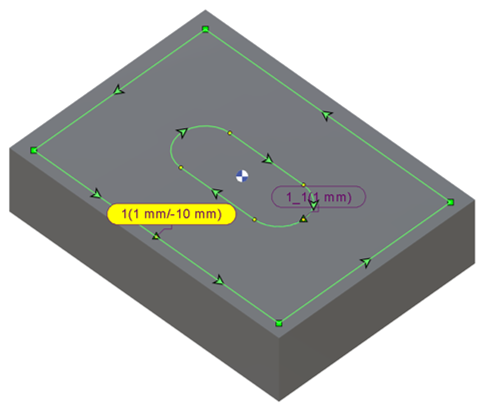

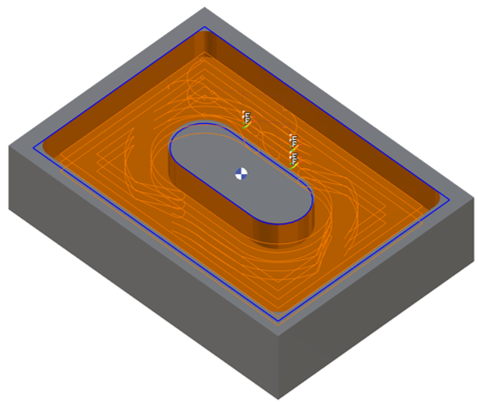

By default, on selecting a profile, that profile is considered closed. As such, any machining carried out will be within or outside the profile. This can be easily detected as the Grün color of the profile line.

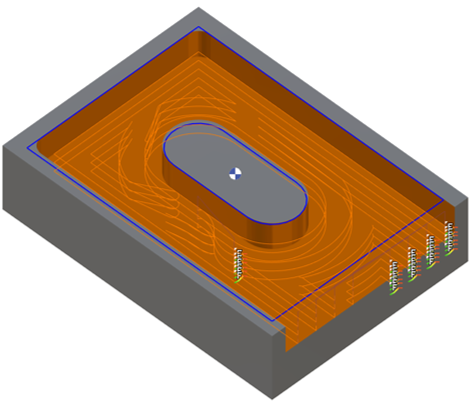

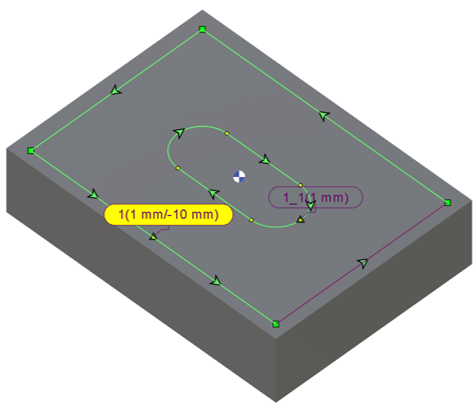

Using the command, the required profile elements can be manually selected one by one. The selected elements will turn Violett , indicating that they are considered open sections of the profile. The cutting tool will enter and exit the workpiece at these open sections.

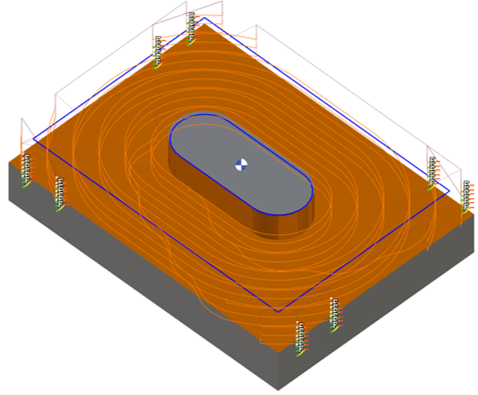

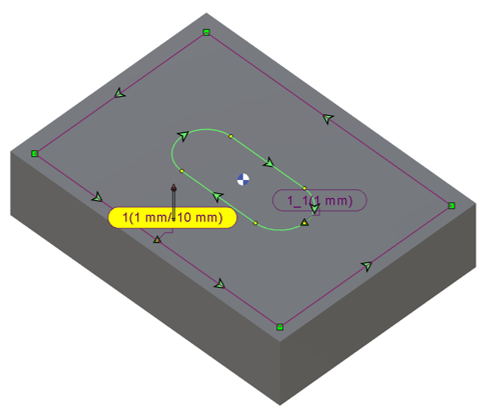

Wenn erforderlich, kann die Auswahlblase angeklickt werden, um das gesamte Profil violett zu färben und es somit als vollständig offenes Profil zu kennzeichnen.

Neue Möglichkeit, eine offene Taschenfunktion (lokal oder total) zu schließen

Die Funktion "Offener Bereich im Profil" wird nun auch für Features berücksichtigt.

Dies kann helfen, Risiken von Werkzeugkollisionen zu mindern.

Um ein Element des Features zu schließen, klicken Sie einfach auf die entsprechende Fläche des Features.

Ähnlich wie bei Profilen kann der Zustand eines gesamten Bereichs geändert werden, ohne jedes Element einzeln auszuwählen.

• Shift + Klick auf zwei Elemente : Öffnet/schließt alle Elemente zwischen den ausgewählten.

• Klick auf die Blase : Schaltet das gesamte Feature um.

Sehen Sie sich hier ein Video zum manuellen Schließen eines offenen Profils an.

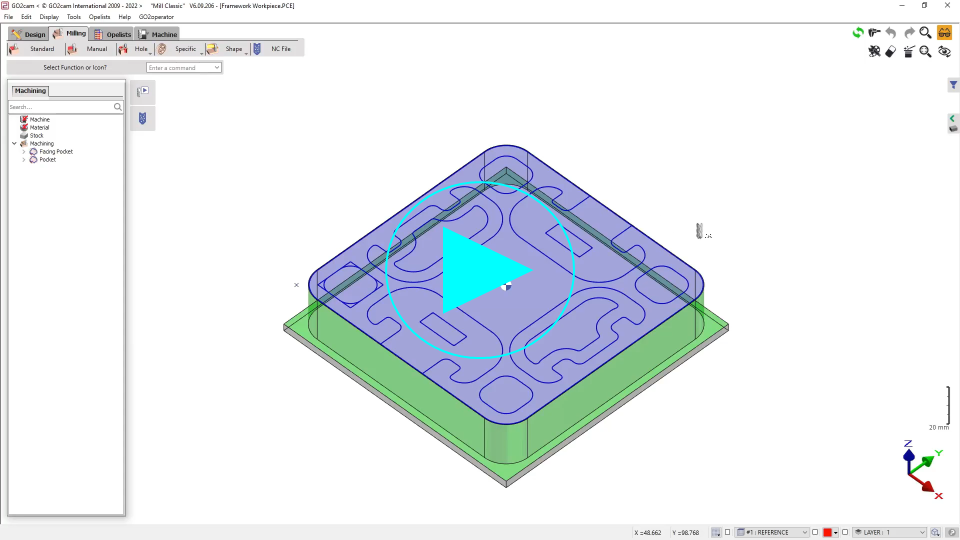

Sehen Sie sich hier ein Video an, das die Definition eines offenen Elements auf einem Profil zeigt und wie es den Bearbeitungswerkzeugweg des Zyklus verändert.
