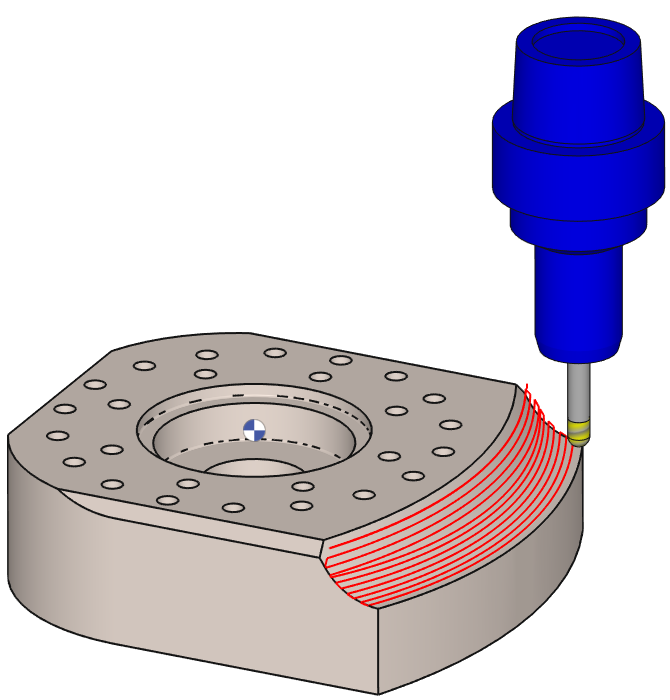

Isoparametrisch ist eine Schlichtoperation, die die natürliche Ausrichtung der Fläche berücksichtigt: die U- und V-isoparametrischen Kurven. Dieser Zyklus erfolgt in 2 X ½.

Schlüsselpunkte

  • Einfache Auswahl durch Anklicken einer Fläche des Volumens.

  • Möglichkeit zur Definition von isoparametrischen Strategien wie Verkettungsfaktor, Zig Zag-Pfad, HSM-Bearbeitung usw.

  • Möglichkeit zur Definition von Aufmaßen in XYZ, Senkrecht zum Rohteil, auf der Anschlagfläche.

Die Haupteinschränkung besteht darin, dass dieser Werkzeugweg in lokalen Bereichen effizient ist, aber bei mehreren Flächen sehr empfindlich reagiert.

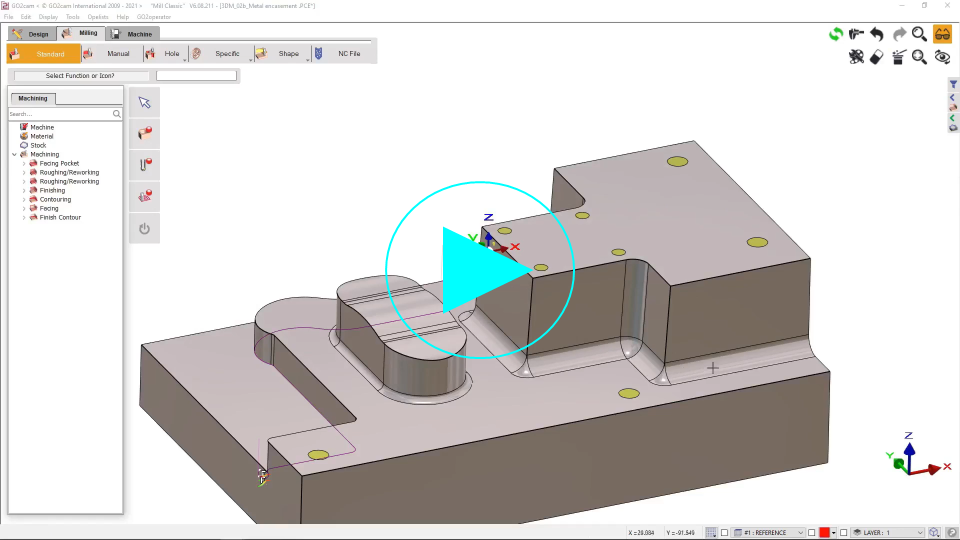

▶️ Sehen Sie sich ein Video an, das die Anwendung dieses Zyklus beim Schlichten eines Radius zeigt.

Finish a radius with Isoparametric.png

Strategieparameter

Dialogbereich

Parameter

Isoparametrische Strategie

Verkettungsfaktor

Zig Zag-Pfad

HSM-Bearbeitung

HSM-Radius

Interferenzprüfung

Schrittüberlappungsberechnung

Schrittüberlappung (Werkzeugverhältnis)

Schrittüberlappungswert (Ae)

Aufmaße

Aufmaß in XY

Aufmaß senkrecht zum Rohteil

Aufmaß in Z

Aufmaß auf der Anschlagfläche

Bewegungsparameter

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene

Sicherheitsabstand

XY Anfahren und Rückzug

Anfahrabstand

Ausfahrabstand

Anfahrstrategie Normal/Tangential/Z-Achse

Ausfahrstrategie Normal/Tangential/Z-Achse

Technologieparameter

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgeschwindigkeit

Vorschub pro Zahn

Spindeldrehrichtung

Ebene

Spindeldrehzahl

Vorschub

Eintauchvorschub

Drehzahlbereich

Spezifische Kühlung

Kühlungsnummer

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Längenkorrektur-Nummer

Durchmesser-Korrektur-Nr.

Benutzerfelder

Kommentar

Überwachung

Fräs-Einstellungen

Optionale Parameter

Dialogbereich

Parameter

Verhalten bei Spannmitteln und Komponenten

Kollisionsprüfung

Offset XY

Sicherheitsbereich

Offset Z

Splineberechnung

Splinetoleranz

Auflösung in
