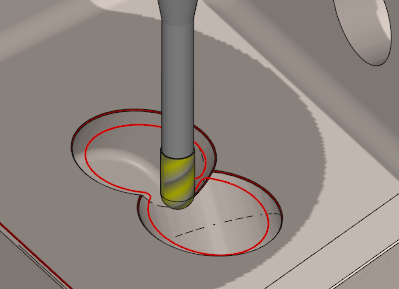

Diese Operation entfernt Grate und überschüssiges Material mit einem 3-Achsen-Werkzeugweg.

Schlüsselpunkte

Dieser Zyklus ist automatisch: Klicken Sie einfach auf das Volumen und die Kanten werden erkannt.
Eine Gruppe von Kanten kann auch ausgewählt werden; siehe die untenstehenden Auswahlhinweise.
Die eigenen Einstellungen des Benutzers für die Kantenerkennung können definiert werden, und Kanten können auch vom Werkzeugweg ausgeschlossen werden.
Diese drei Werkzeugtypen können verwendet werden:
- Kugelfräser
- Konischer Kugelfräser
- Lollipop Fräser

Kanten gehören immer zu zwei Flächen. Eine wichtige Information bei der Auswahl von Kanten ist die Auswahl alle Flächen dass die Kanten gehören zu !

Auf der linken Seite wählen wir nur die obere Fläche aus, was nicht ausreicht. Die Auswahl muss mit allen seitlichen Flächen erfolgen.

Laden Sie ein Beispiel herunter, das Operationen mit 3X-Entgraten und 5X-Entgraten enthält

3X-5X-deburring.GMZ

Strategieparameter

Dialogbereich	Parameter
Expertenoption

Bewegungsparameter

Dialogbereich	Parameter
Anfahren und Rückzug in Z	Sicherheitsebene SE	Sicherheitsabstand
Anfahren und Rückzug in Z	Rückzug

Technologieparameter

Dialogbereich	Parameter
Schnittbedingungen	Qualität	Schnittgesch. Vc
	Vorschub pro Zahn	Spindeldrehrichtung
	Ebene	Spindeldrehzahl n
	Vorschubeinheit	Zustellvorschub
	Getriebestufe	Spezifische Kühlung
	Kühlungsnummer
Werkzeugnummerierung	Werkzeugnummer	spezifische Nummer
Werkzeugnummerierung	Längenkorrekturregister	Korrekturregister Durchmesser
Benutzerfelder	Kommentar	Überwachung
Benutzerfelder	Fräseinstellungen

Optionen Parameter

Dialogbereich	Parameter
Verhalten bei Spannmitteln und Komponenten	Kollisionsprüfung	Abstand XY
Verhalten bei Spannmitteln und Komponenten	Sicherheitsbereich	Abstand Z
Splineberechnung	Splinetoleranz	Auflösen in

Sehen Sie sich ein Video an, das zwei Beispiele für den 3X-Entgratungszyklus zeigt.
