簡介


將點、圓弧和圓轉換為孔特徵,並包含加工的相關資訊。


所有參數已重新整理至對話方塊中。

幾何篩選器圖示已更新,包含文字和下拉式清單。

已新增實體選取方塊。

現在可輕鬆選擇標準孔或使用者自訂孔。

使用者可選擇是否刪除幾何支援/同心元件。

HELP  - Holes Feature - Transformation into Hole Command-20260225-094231.png

備註:

  • 必須將點轉換為孔才能進行加工。

  • 在定義加工操作時,若要取得孔的長度,請前往 策略 頁面並將參數設為 深度/參考 實體 .

孔分配流程

1/ 實體選取

第一步是選取要轉換的各種實體。提供多種篩選選項,可透過視窗選取來簡化和加速此程序。

以下說明篩選器在選取期間控制元件辨識的方式:

幾何篩選器:

這些篩選器定義將被辨識和選取的幾何圖形。它們作為多條件選取,並細分為:

  • 圓形幾何。

  • 圓弧。

  • 線條類型。

  • 下直徑/上直徑 :定義用於偵測圓形元件/圓弧的直徑範圍。

  • 直徑欄位 :定義用於選取圓形的特定直徑。僅在圓形幾何 設為直徑時啟用。


圓形幾何:選取模式如下圖所示。

全部
外部
內部
直徑 - 設定為 6mm

圓弧:可在選取所有圓弧或僅選取大於 180 度的圓弧之間選擇。

圓角也包含在內。

全部
圓弧>180

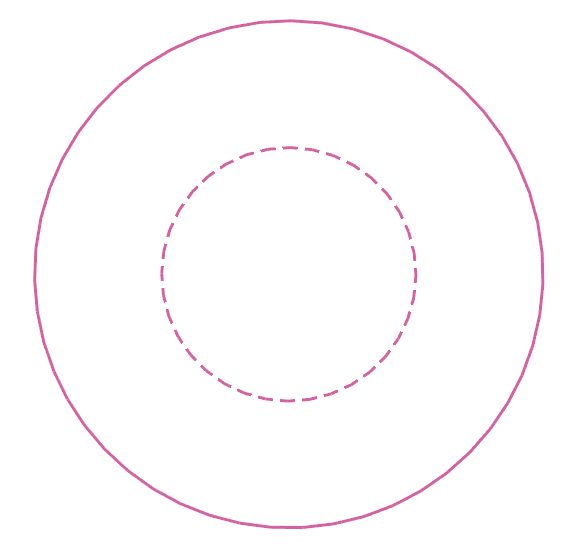

線條類型:可在所有線條類型、僅連續線條或僅虛線之間選擇。


全部


連續


虛線

依實體類型篩選:

提供圖示以供轉換選取的實體類型。這些與幾何篩選器協同運作。藍色反白的圖示表示已啟用。


同時提供選取方塊以檢視已選實體的清單,可透過右鍵點選移除/取消選取。



圓弧


圓形


孔模型

2/ 孔定義

在標準或使用者孔模型之間選擇。

  • 標準 :標準化孔,由直徑、長度和 Z 方向定義。會自動建立操作清單。

  • 使用者 模型 :可選模組。這是具有多階段和關聯循環的孔模型特徵庫。這些模型由使用者建立。


可透過核取方塊以及 Z 和深度值的定義來強制設定高度/Z 值、孔的深度以及建立平面。

備註:

如果選取單一實體進行轉換,則會根據對話方塊中的定義自動開啟孔模型視窗。


3/ 孔轉換

轉換時刪除幾何圖形。

使用者可決定是否刪除幾何支援或同心元件,透過下拉式清單進行選擇。


確認後,將開啟孔模型選取對話方塊。選擇孔的參數並完成以結束轉換。
