簡介

輪廓是由幾何元素串連而成，除了點對點循環外，加工是必須的。此功能允許您在加工前建立並分析輪廓。


使用的符號：

起點和終點 在封閉輪廓上（自動/手動定義）

起點 在開放輪廓上

連續性 在兩個元素之間
顏色取決於輪廓的右側或左側方向

終點 在開放輪廓上

切線 在兩個元素之間

方向 輪廓的

有兩種建立輪廓的方法：

  • 自動定義 使用選取框

  • 手動定義 逐個元素

自動定義

原則是使用選取框。有幾種可能性。以下是最常見的三種，選取框是白色矩形：

選取框外部

選取框內部

包含多個元素的選取框

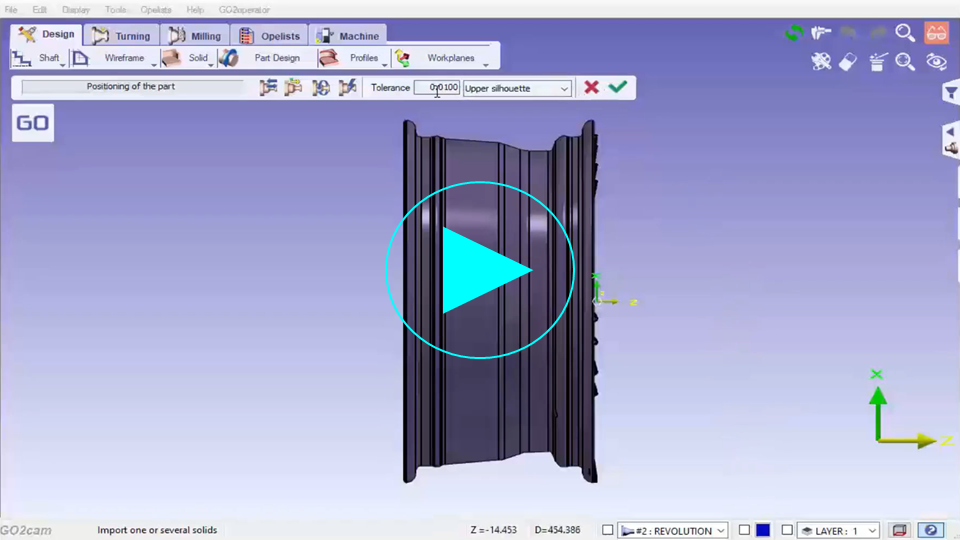

▶️ 這是一個包含指令使用的影片 自動輪廓 透過選取框定義，以及 幾何連續性 :

Repairing of silhouette method 2.png

▶️ 透過雙擊定義

您也可以透過雙擊輕鬆選取輪廓。影片展示了可用的快速選取技巧。

Profile Selection by double-clicking.png

手動定義

原則是根據找到的交點來選擇輪廓的元素。

需要三個步驟：

  1. 建立輪廓路徑

  2. 定義特定的起點（如果需要）

  3. 定義特定的終點（如果需要）

  1. 點擊 起始元素 , GO2cam 開始建立輪廓，並在第一個交點停止，等待您的選擇。



回應對話列中的問題：


您可以選擇：

點擊 下一個元素 ，以銀色箭頭顯示，並重複操作直到輪廓結束：

點擊「 左側全部 」：輪廓在每次交點處選擇左側方向。

點擊「 右側全部 」：輪廓在每次交點處選擇右側方向。

點擊「 輪廓確定 」：輪廓已定義。

2. 第二步是關於 起點 .
輪廓已完成，您可以透過多種方式更改起點。



回應對話列中的問題：

您可以選擇：

a/ 選擇第一個元素上的特殊點： 點擊視窗 （背景）：

您可以透過 移動游標 ，或選擇 起點 或 中間點 元素上的

b/ 選擇另一個起始元素， 點擊 它或使用 上一頁 和 下一頁 按鈕：

選擇起始元素後，您將返回到 2. 步驟。您可以選擇：

  • 定義一個特定的 起點 如第一欄所示（ a/ )

  • 完成輪廓 如第三欄所示（ c/ ).

c/ 完成輪廓：點擊 輪廓確定

3. 第三個也是最後一個步驟是關於 終點 。操作與起點的操作完全相同。請閱讀 b. 步驟。
輪廓現已完成。
