在素材上進行探針，以定義零件原點。當循環執行時，探針會接觸面以識別中心。刀具路徑可在模擬中視覺化。 |
也可點選線架構幾何圖形來定義探針。
|
每個選取的探針類型都會產生一個獨立的加工循環。可使用多種探針類型來定義一個原點（以獲得 x、y 和 z 座標）：
策略中定義的原點名稱必須相同，才能將兩個探針循環連結在一起。 兩個循環的組合將定義控制器中的 WCS 座標位置。 |
|
|

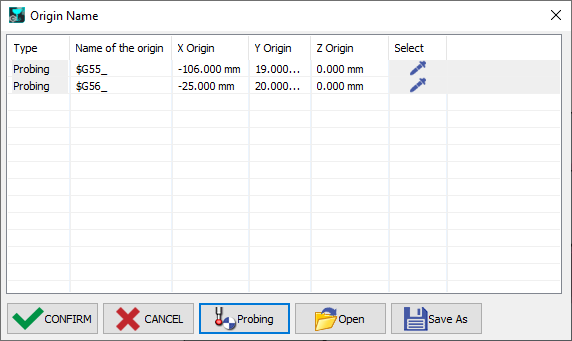

點選「探針」以產生探針循環的原點清單。 WCS 原點需要平行建立，以便用於程式設計和輸出 NC 代碼。 |
|
探針類型
矩形塊
定義於矩形中心 |
矩形挖槽
定義於矩形挖槽中心 |
圓柱
定義於圓柱中心 |
圓柱挖槽
定義於圓柱挖槽中心 |
曲面 Z
定義於 Z 高度 |
2D 角落 2x2
定義於矩形角落 |
2D 角落 2x1
定義於矩形角落 |
2D 角落 1x2
定義於矩形角落 |
2D 角落 1x1
定義於矩形角落 |
矩形塊 X
定義於矩形 X 方向中心 |
矩形塊 Y
定義於矩形 Y 方向中心 |
|

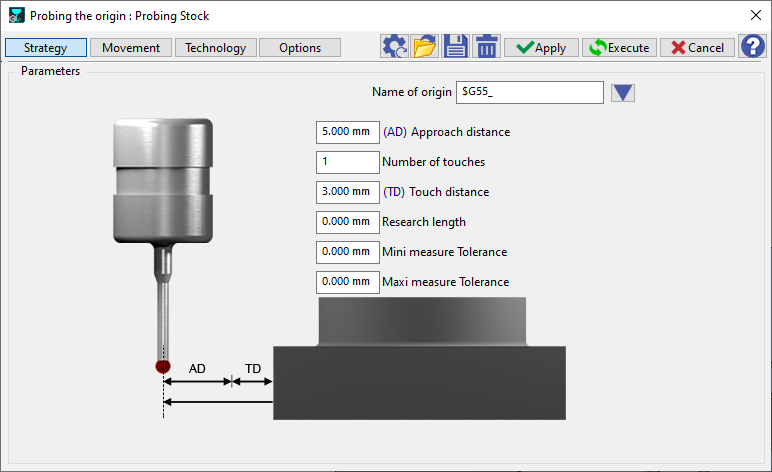

策略參數
移動參數
技術參數
|
對話框區域 |
參數 |
|
|
切削條件 |
進給 |
|
|
刀具編號 |
特定編號 |
|
|
長度補償號 |
直徑補正編號 |
|
|
使用者欄位 |
註釋 |
控制器設備 |
|
銑床設定 |
|
|
