GO2cam Production 使用實體模型，而 GO2cam Dental 使用網格。
先前，GO2cam 軟體能夠讀取和開啟網格組件，但無法進行編輯或用於程式設計。
為了統一 GO2cam Production 和 GO2cam Dental 之間網格組件的管理，以及標準化 GO2cam Production 中網格和實體管理，從 V6.12 版本開始，網格建模和計算已包含在軟體中。
簡介
這個新選單讓您能夠繪製網格圖素。
網格建立
與實體的相似之處
|
主題 |
實體選單 |
網格選單 |
||
|

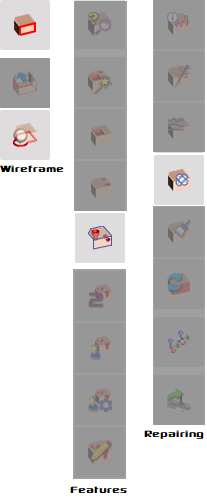

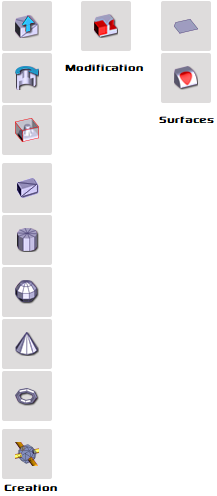

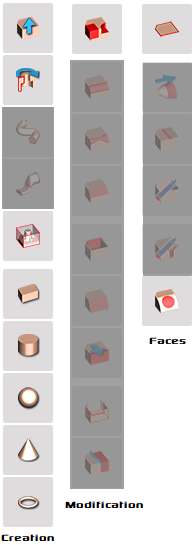

網格的主要選單與實體選單相似。 「Faces」已更改為「Surfaces」，因為網格是基於曲面建模的。 |
|
|
||
|
網格的指令與實體相似。然而，無法用於網格的指令已移除，如右側影像中變暗的圖示所示。 |
|
|
|
|
網格建模的關鍵要點
|
CAD 導入 |

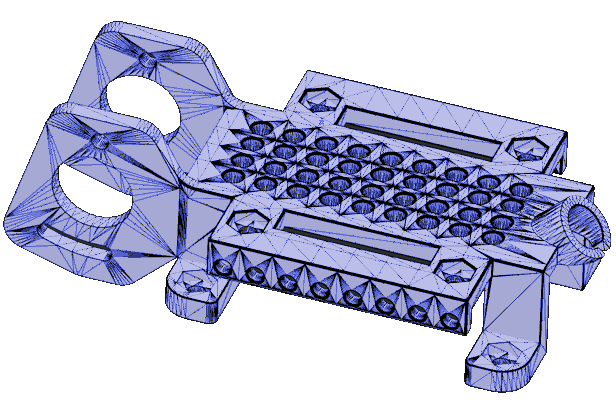

網格模型可以像實體一樣導入和定位。網格中的平面度可以被識別！ |
|
|
工作平面 |
可以在網格模型上建立平面：平面不是根據點擊的三角形建立，而是通過在形狀上進行擴展來建立。 |
|
|
素材建立 |
可以選擇網格模型作為素材。 |
|
|
孔 |
孔辨識可以應用於網格模型；之後您可以鑽這些孔！ 透過網格設計，您可以建立「停止面」以避免加工孔。 |
|
|
5軸同步銑削 |
提供了一個新的5軸操作。 |
|
|
|
|
