此 機台編輯 對話方塊可從加工樹狀結構中存取， 在機台上按右鍵並選擇編輯 .

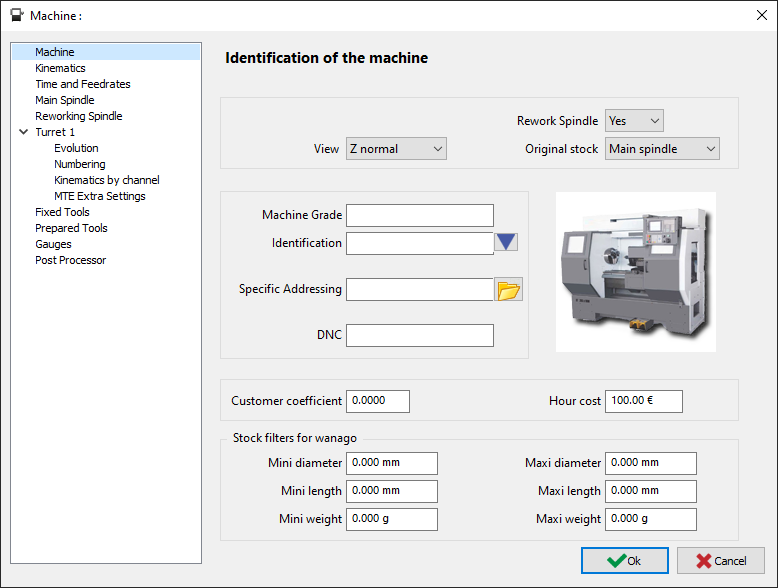

在橫式車削 車削 時，對話方塊如下所示，您將在此定義與機台相關的各種參數。

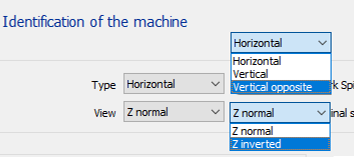

類型與視角

組合

結果

組合

結果

垂直與 Z 軸正向

垂直與 Z 軸反向

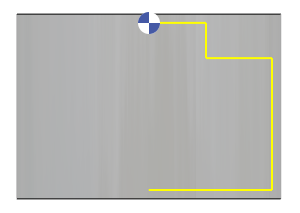

垂直反向與 Z 軸正向

垂直反向與 Z 軸反向

原始素材：主軸或副軸

此 原始素材 參數定義在加工機台文件中的機台頁面，指定在加工開始時由哪個主軸夾持素材。


選項

初始素材位置

主軸

素材從主軸開始夾持。

副軸

素材從副軸（也稱為第二主軸）開始夾持。當素材在加工前手動載入該主軸，且沒有從主軸初始傳輸時，請使用此選項。

重要提示： 在機台文件中選擇副軸，並從零件返工開始是必需的。這裡，零件返工建立素材已載入副軸的起始設定；素材在流程開始時不會從主軸拾取。

何時有用？

  • 當主軸允許更高的轉速時，客戶可能偏好在副軸上執行初始加工，然後在主軸上完成零件。

  • 用於加工安裝在副軸上的軟爪。

  • 在某些機台配置中，徑向刀柄實際上無法觸及副軸的工作區域。在這些情況下，零件必須在主軸側進行加工，客戶可能需要在之後從副軸設定開始程式設計。此情況不使用棒料送料機。

  • 這對於返工操作或當零件已位於副主軸夾持位置時也很有用。

選擇初始主軸以匹配機台上的實際設定。

機台識別與額外選項


機台等級

透過指定機台等級，您可以讓系統根據其指定的機台等級相容性來篩選刀具和操作清單。

範例：
如果機台檔案設定的機台等級為「A」，則：

  • 刀具： Only those assigned to grade 'A' will be available for cycle definition.

  • Opelists： Only opelists matching grade 'A' will appear in the selection.

Machine grade.png

機台刀具識別

在此您可以定義機台的較短或特殊識別。

例如，可用於區分您車間內幾台相似的機台。

它也可能出現在某些情況下：

  • 報告，例如機台資訊對話框

  • 後處理程式可能會用到它。

特定定址

為所有機台相關檔案指定專用目錄路徑，包括 Kinemac、材料、刀具、技術和 opelists。對於線切割放電來說，特別有用，可以為每台機台建立某種環境。

在此特定資料夾內，所有子資料夾必須具有正確的名稱，否則將無法識別。

例如；材料子資料夾名稱為「mat」

DNC

用於處理傳輸到控制器之巨集的設定檔名稱。

成本選項


客戶係數

為特定客戶的加工指定的係數。

小時成本

機台的小時成本

These values are used for the 成本估算 .

機台可接受的最小和最大素材

銑削中
車削中

WanaGO 的素材篩選器

素材篩選器包含針對素材尺寸和重量的特定標準。
機台檔案定義了機台可處理的最小和最大素材尺寸，以及允許的最大工件重量。

僅當載入具有密度資訊的材料檔案時，才會考慮重量。

當使用 WanaGO 選擇機台時，只會建議那些能夠處理指定零件的機台。
