頁面說明

它們可以是銑刀、車刀、走心式或線切割放電加工刀具，所有刀具都在類似的頁面中說明，分為 2 個標籤頁：

  • 刀具： 刀具說明與刀柄定義，

  • 選項： 特殊資訊，例如價格、供應商、參考資料和識別參數。

在每個頁面的頂部，您可以找到通用操作：


使用參數的預設值重設頁面


儲存刀具及其在刀具和選項頁面中的所有修改，以及定義的刀柄。


從刀庫中刪除當前刀具。

刀具標籤頁

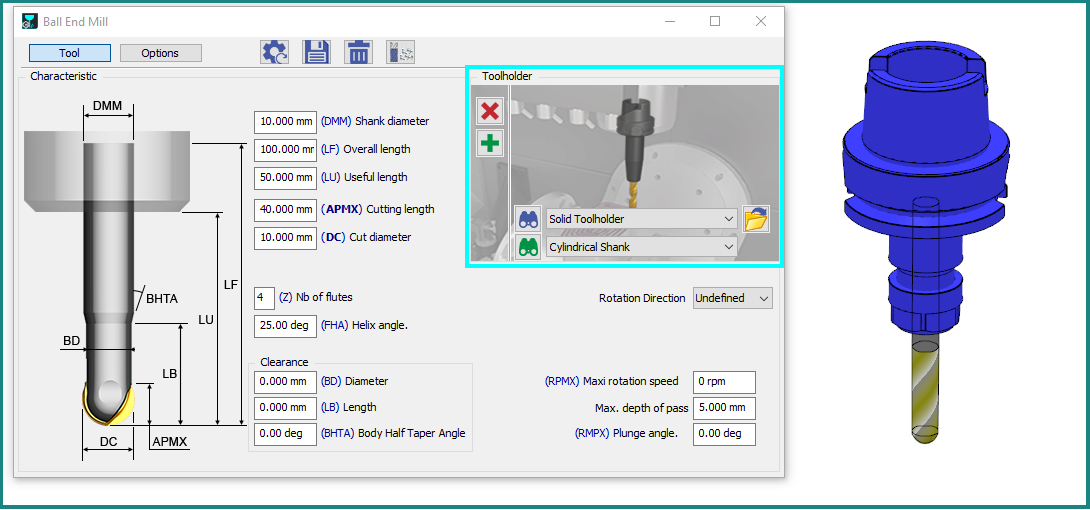

在對話框的左側，您可以找到：

  • 一個完整的圖像

  • 由 ISO 標準識別碼定義的特性，例如 APMX 代表切削長度，DC 代表切削直徑。

當刀具頁面打開時， 刀具保持在原位 就在對話框旁邊！您可以根據對話框中的修改看到它在變化。

Tool Page1.png

在對話框的右側，在淺藍色框中，定義了刀具組件的不同階段。

讓我們觀看下面的影片以了解定義過程。

車削：使用刀片標準

對於帶刀片的車刀，我們在刀具頁面的頂部有一個特殊參數。在那裡， 您可以定義刀片的 ISO 標準。 當您輸入標準時，刀片會自動創建並具有正確的 ISO 特性！請觀看下面的影片。

帶刀柄的刀具創建過程。

此影片展示了幾個有趣的課題，例如 通過尊重 ISO 標準創建刀片 和 選擇刀柄的過程 .

影片流程：

  • 從刀具製造商的資料庫（此處為 ISCAR）下載刀柄實體（STEP 文件），

  • 在 GO2cam 中，通過定義刀片 ISO 標準（此處為 WNMG 080404-GN）來創建刀具，

  • 導入 STEP 文件並定義刀柄符號文件，

  • 刀柄儲存後，將其載入刀具頁面，

  • 然後修改 KAPR 角度以將刀片調整到其刀柄中。

Creation of turning tool with Standard insert.png

選項標籤頁

此頁面不包含強制性資訊，但某些參數具有重要意義

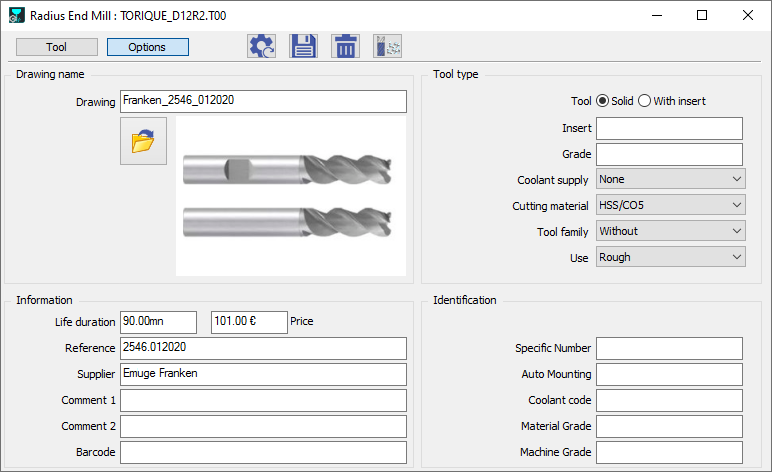

Tool Page2.png

  • 繪圖 ：您可以載入並顯示刀具圖像。

允許的檔案格式為：.png、.bmp、.jpeg、.tiff 以及 .dxf、.dwg 和 .pce。

  • 資訊 ：關於刀具供應商和參考資料的一般資訊。

    • Life duration and Price are necessary if you want to estimate the workpiece production cost. Click here for more information: 成本估算 .

    • 條形碼是最近添加的：目的是能夠將此資訊導出到車間文件中。

  • 刀具類型 ：關於刀具幾何和材料的特定資訊。

    • You can declare that the tool belongs to a family; for more information bout this topic: 刀具族群 .

  • 識別 ：可以在此處指定特定的識別碼和冷卻液。

    • 材料和機台等級 允許將刀具連結到機台或材料。等級是機台和材料文件中定義的特定識別碼。如果刀具沒有等級，則適用於任何類型的機台和材料。但如果刀具中定義了等級，則僅適用於該機台或材料。您可以為每個刀具定義多個等級，用逗號分隔。

帶刀柄的程式編寫

有效管理銑削刀具對於最佳加工至關重要。在建議銑削過程和程式編寫時，我們強烈建議結合使用 刀柄 。每位使用者在加工工件時都應使用刀柄，因為它們具有顯著優勢。刀柄能增強對潛在碰撞的控制。如果在程式編寫過程中未定義刀柄，則涉及它的任何未來碰撞都不會被納入計算，導致刀路不準確。因此，請務必使用刀柄進行程式編寫，特別是對於 3 軸銑削，使用刀柄進行程式編寫刀路對於卓越的碰撞管理至關重要。
