輪廓線定義

幾何圖形選擇是透過選擇各種輪廓線來完成。這可以透過設計選項卡中 EDM 幾何圖形下的輪廓線定義指令來完成。

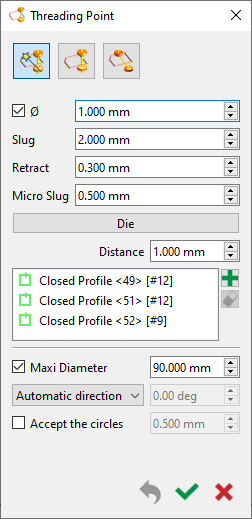

之後必須定義每個輪廓線的穿線點。

定義輪廓線的最簡單方法是直接定義穿線點。對於依輪廓線自動穿線，請根據切割類型（內孔或沖塊）逐一或視窗選擇線架構輪廓線。輪廓線將自動建立，並帶有適當的穿線點。

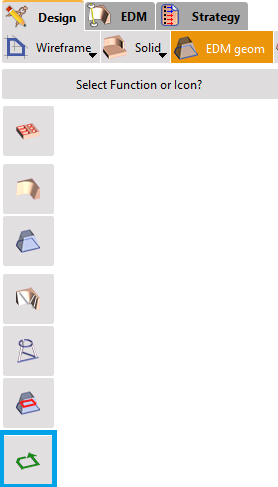

對於錐度切割，請透過設計選項卡中 EDM 幾何圖形下的輪廓線上錐度指令來定義輪廓線。可以定義固定或變化的錐度。之後請立即執行自動穿線。

加工輪廓線選擇

逐一或視窗選擇線架構輪廓線。穿線點將自動選取。

定義加工高度（頂部 Z）。

選擇操作類型；內孔或沖塊。

最後 選擇刀路類型 套用到選取的輪廓線。

輪廓線定義

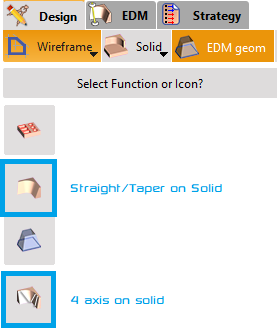

輪廓線的定義幾乎可以完全自動完成，方法是使用 EDM 幾何圖形下的兩個指令；實體直線/錐度切割和實體 4 軸加工。之後需要執行自動穿線。

加工輪廓線選擇

逐一或視窗選擇已定義的輪廓線。穿線點將自動選取。

定義加工高度（頂部 Z）。

選擇操作類型；內孔或沖塊。

最後 選擇刀路類型 套用到選取的輪廓線。

您可以透過右鍵點擊輪廓線來修改已定義的輪廓線，以開啟彈出選單。根據輪廓線配置，將提供兩個選項之一。此功能的操作方式與一般幾何圖形選擇步驟中的延伸輪廓線/變更起點功能相同。 請參閱連結以取得更多資訊。

延伸輪廓線 （僅限開放輪廓線）：此功能可建立自訂的進刀、退刀和角落圓角。

修改起點 （僅限封閉輪廓線）：此功能可在計算後修改操作的起點/終點。
