定義刀路
刀路類型定義遵循非常精確的顏色約定，這在選擇刀路類型或檢查加工歷程樹中的刀路顯示時非常有幫助：
|
材料 |
黃色 是加工後保留的材料側面 |
|
灰色 是未保留的材料側面 |
|
|
對於模具形狀， 白色 表示已無材料（材料已掉落） |
|
|
刀具路徑 |
藍色 刀具路徑與選定輪廓方向相同 |
|
紅色 是反向刀具路徑 |
可用刀路類型列表：
|
沖模切割 |
沖塊切割 |
||||
|
完整 輪廓，在切塊前停止。 |
|
完整 輪廓，在切塊前停止 |
||
|
|
部分刀路： 部分輪廓 / 反向部分輪廓 粗加工和半精加工刀路 |
|
|
部分刀路： 部分輪廓 / 反向部分輪廓 粗加工和半精加工刀路 |
|
|
切塊： 切塊 / 反向切塊 |
|
|
切塊： 切塊 / 反向切塊 |
|
|
部分： 切塊直到微切塊值（奇數次刀路） 切塊： 反向微切塊（奇數次刀路） |
|
|
部分： 切塊直到微切塊值（奇數次刀路） 切塊： 反向微切塊（奇數次刀路） |
|
|
部分： 反向切塊直到微切塊（偶數次刀路） 切塊： 反向微切塊（偶數次刀路） |
|
|
部分： 反向切塊直到微切塊（偶數次刀路） 切塊： 反向微切塊（偶數次刀路） |
|
|
精加工刀路： 完整刀路和反向完整刀路 |
|
|
精加工刀路： 完整刀路和反向完整刀路 |
可以對每個單獨的加工操作應用一種刀路類型。這樣，您可以逐個操作編程，進行部分和反向切割，然後切塊，最後進行精加工。
|

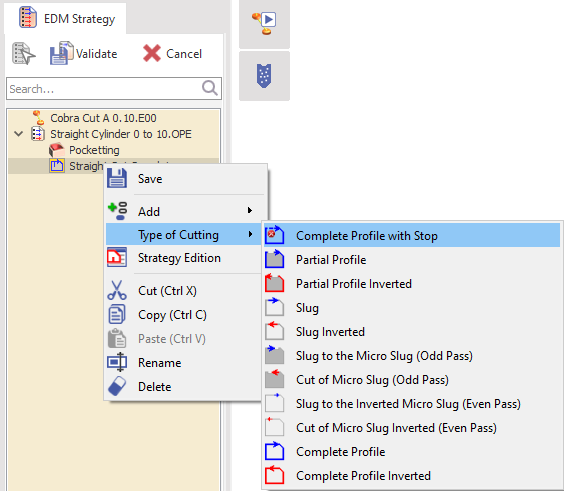

在策略創建或修改中的刀路類型 刀路類型的切割刀路也可以在策略的創建或編輯過程中訪問。 右鍵單擊歷程樹中的策略名稱以添加切割策略。 右鍵單擊切割策略以訪問切割選項類型。 這提供了相同的刀路類型列表，儘管圖標略有不同。 |
|
奇偶刀路
奇偶刀路被視為在定義微切塊和切塊操作之前應用於輪廓的總部分刀路。用戶定義的切割刀路數量，基於刀路類型，將決定策略以及奇數或偶數部分刀路。以下是一些案例，以便更好地理解概念：
|

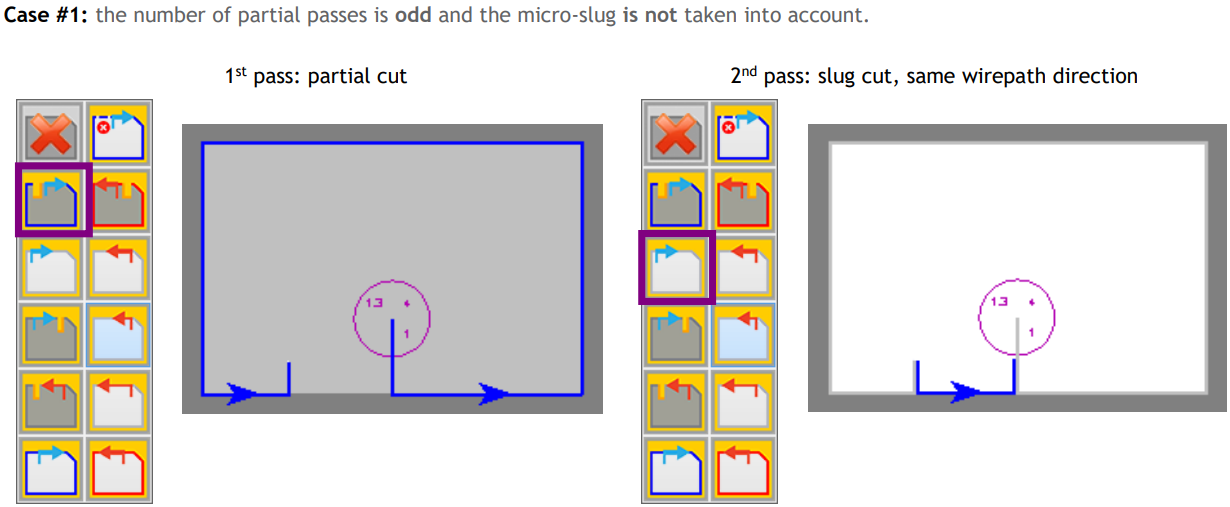

案例 1 這裡我們有一個單獨的部分切割，緊接著是相同方向的切塊。這是一個典型日班策略。 部分刀路數量為 1，因此是 奇數 . |
|
|

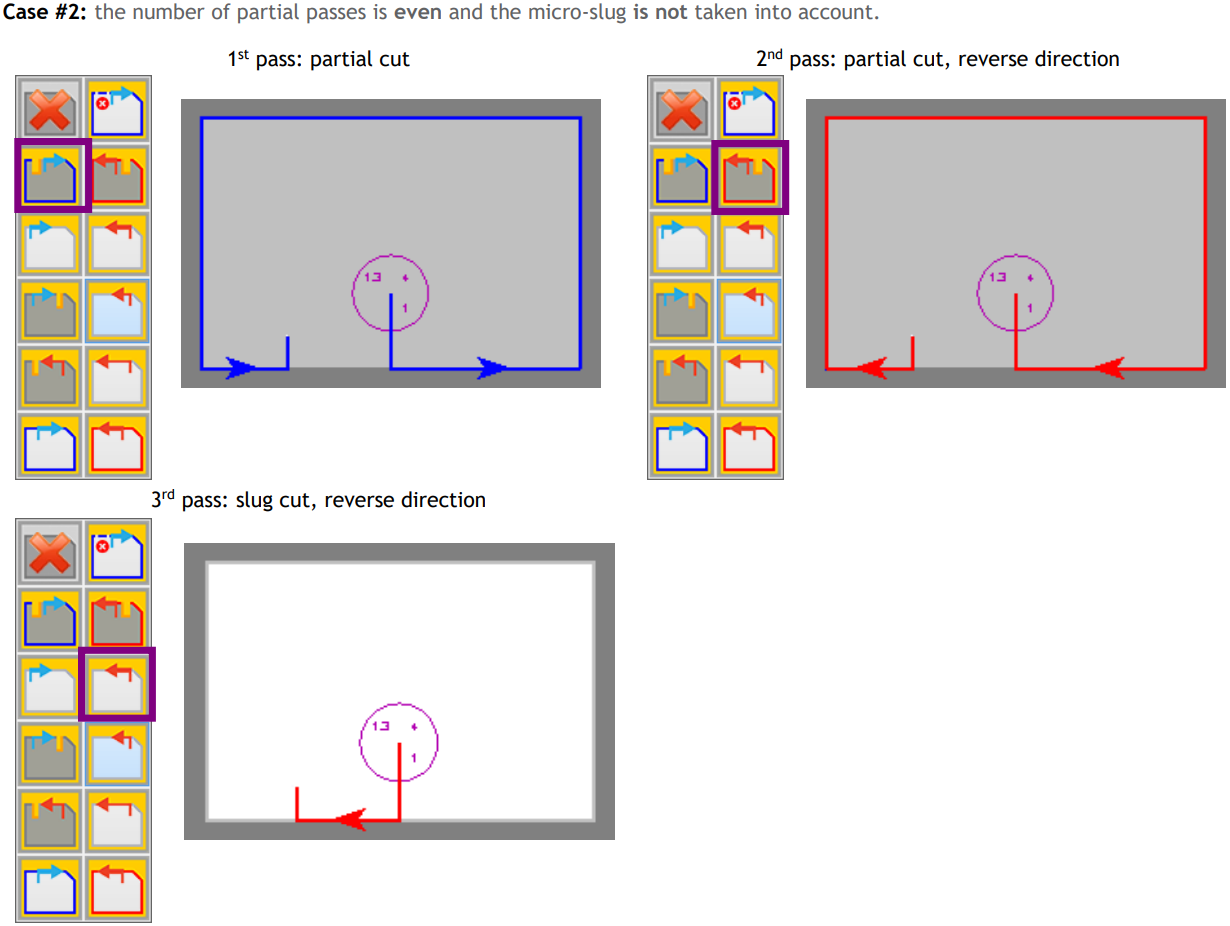

案例 2 這裡我們有一個部分切割，接著是一個反向部分切割，緊接著是反向方向的切塊。這也是一個典型的日班策略，操作員可以盡快完成零件。 部分刀路數量為 2，因此是 偶數 . |
|
|

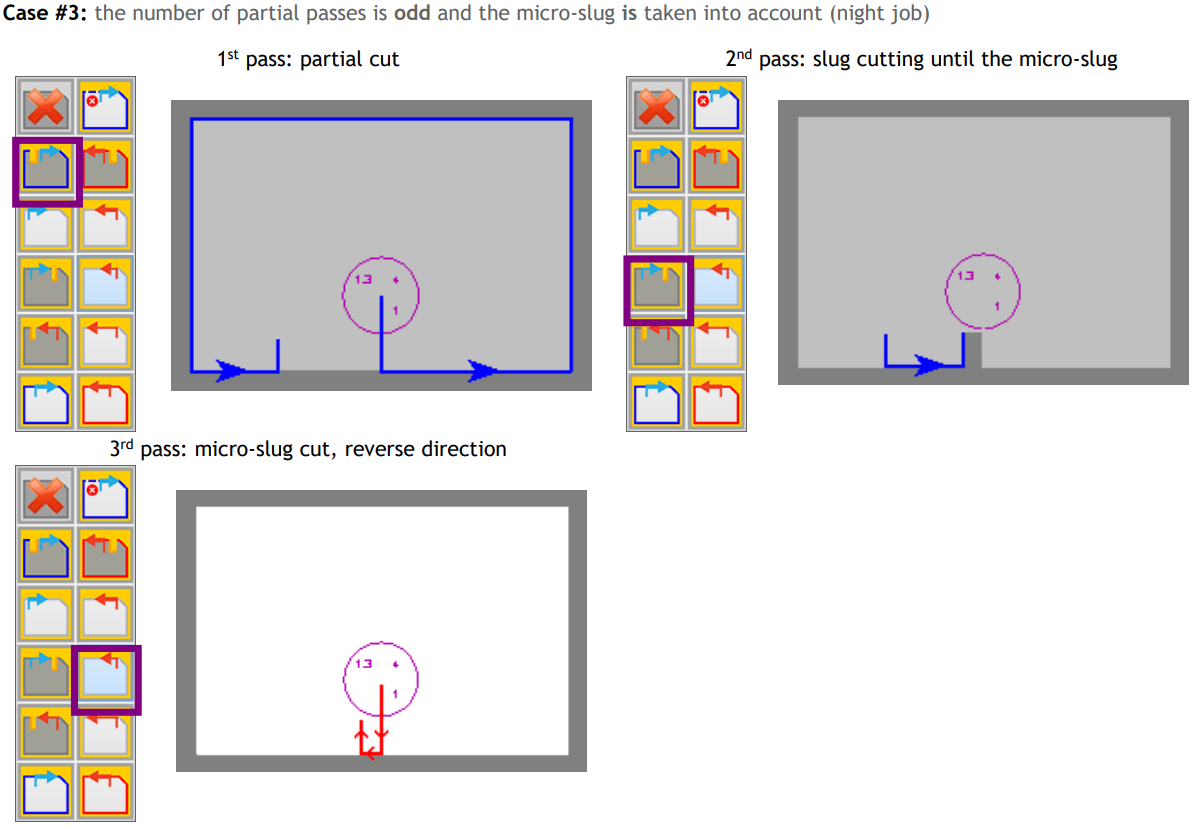

案例 3 這裡我們有一個部分切割，接著是一個同方向的微切塊，然後是反向方向的切塊。微切塊是夜班策略的典型特徵，其中留有最少量的材料供操作員在白天完成。 部分刀路數量為 1，因此是 奇數 . |
|
|

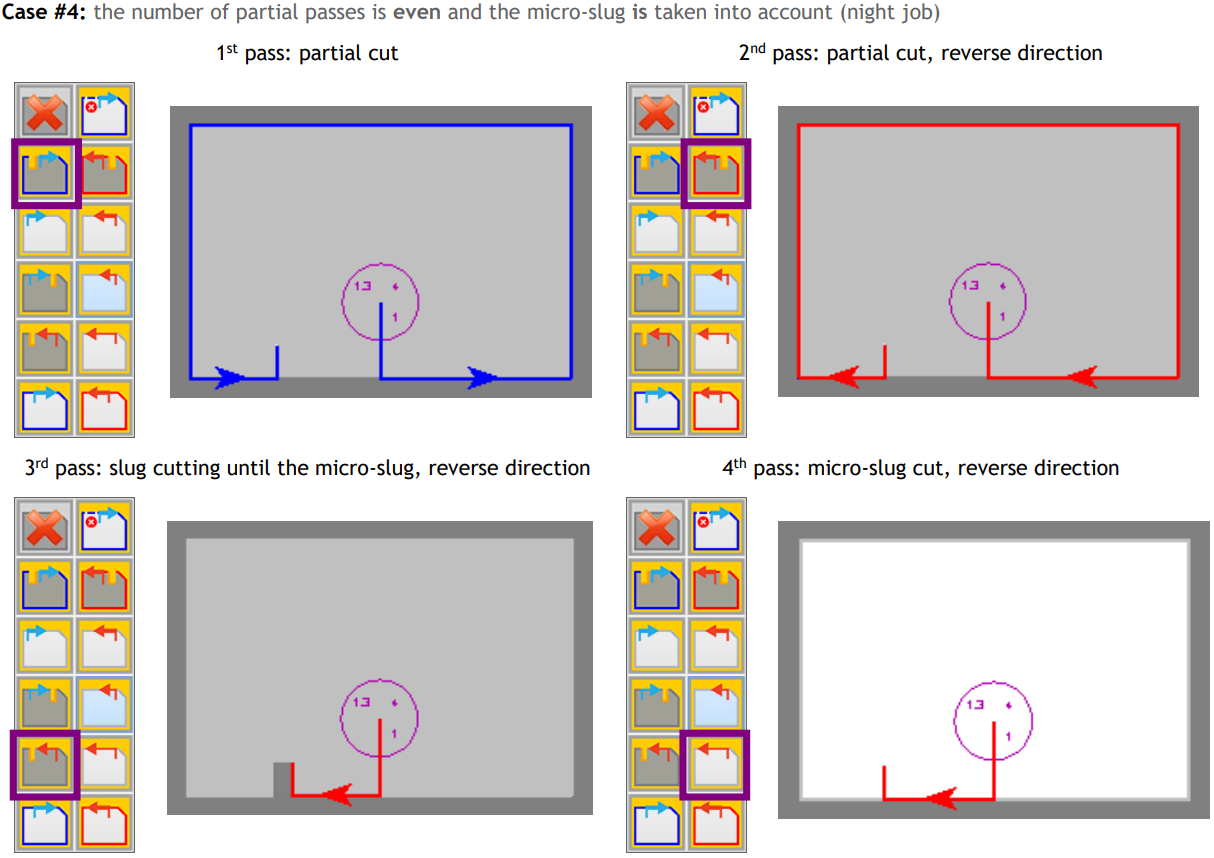

案例 4 這裡我們有一個部分切割，接著是一個反向部分切割，然後是微切塊。切塊隨後以反向方向進行。與案例 3 類似，這是一個夜班策略。 部分刀路數量為 2，因此是 偶數 . |
|
