觀看頁面底部的影片 點擊此處

一般加工

溝槽

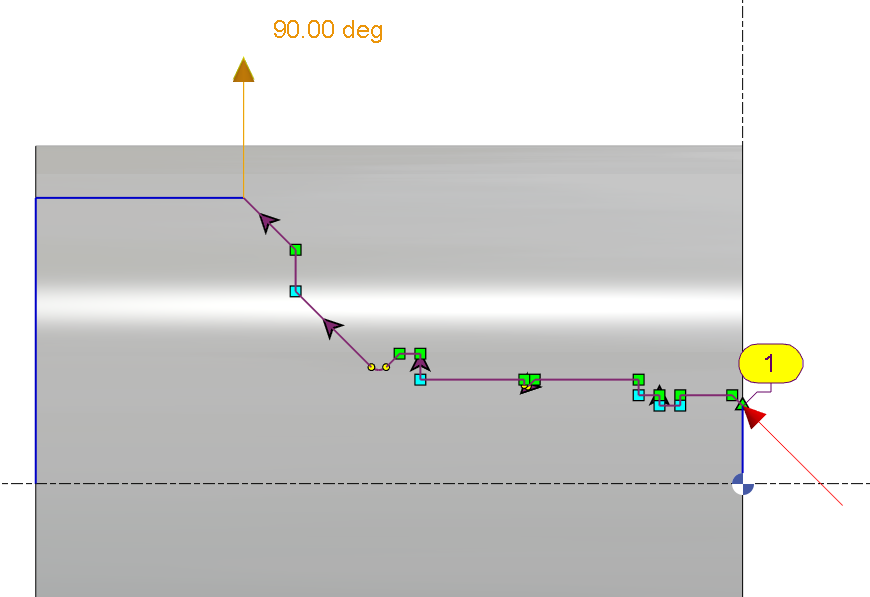

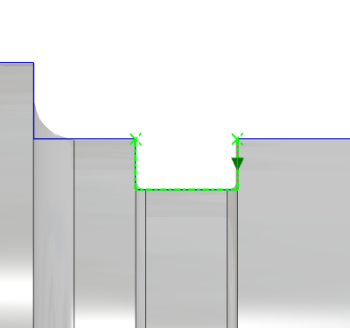

若要建立您的循環，請先點擊 幾何選擇 .

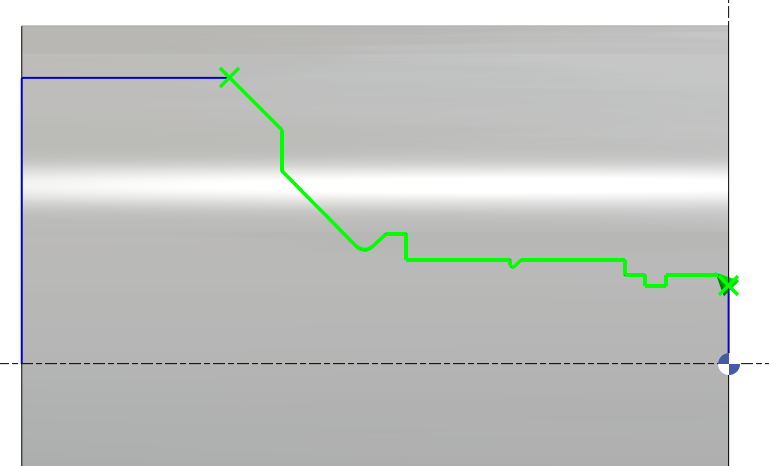

然後透過選擇起始元素到最終元素來確定要加工的輪廓。

使用 綠色勾號。

刀具路徑也可以透過選擇 下一步 選項來反轉。

或 上一步 元素。

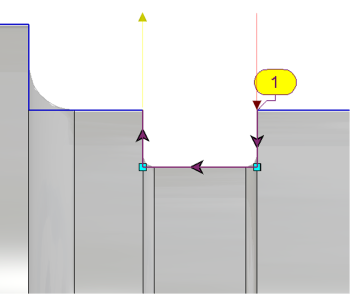

之後，可以管理進刀和退刀向量，指示基於要移除材料的進刀和退刀路徑。

預設情況下，向量相對於第一個和最後一個元素定向。可以透過在指定欄位中輸入角度值或在螢幕上動態修改它們來修改向量。

觀看顯示範例的影片。

觀看顯示範例的影片。

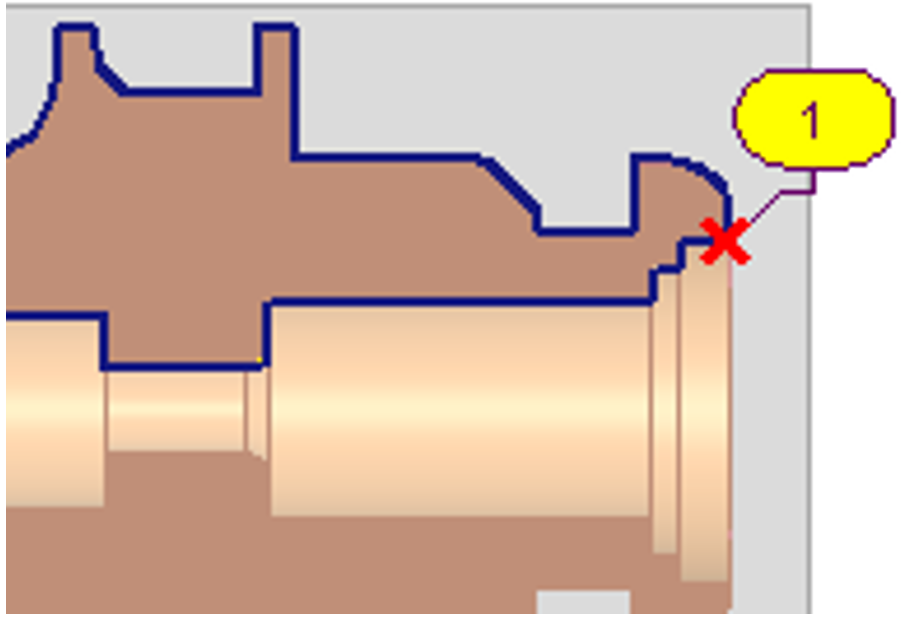

這三個循環的幾何選擇是特定的：只需要指示一個點。

該點不必位於孔軸上。它可以位於幾何圖形上的任何位置，如右側圖像所示。

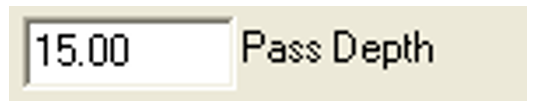

深度在策略頁面中確定，參數如下：

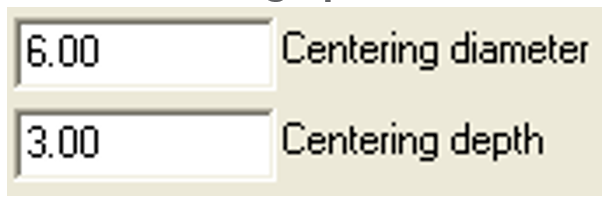

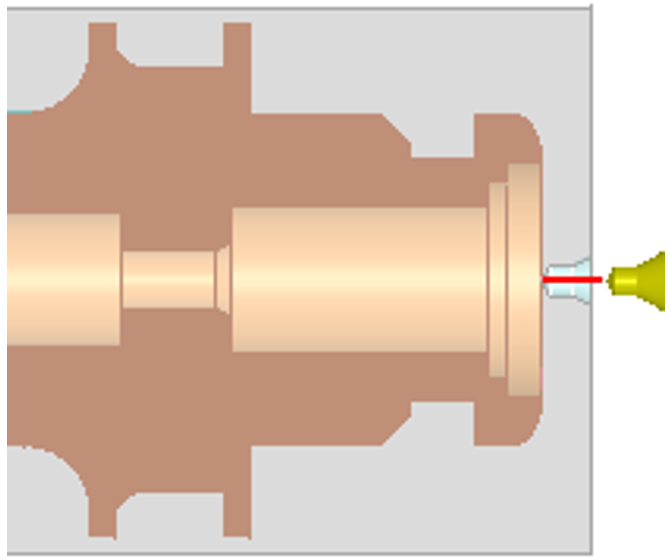

中心鑽操作：

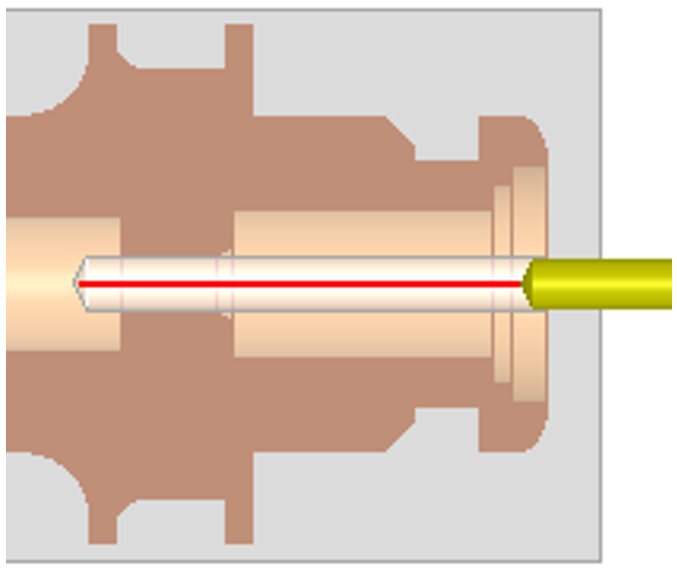

鑽孔操作：

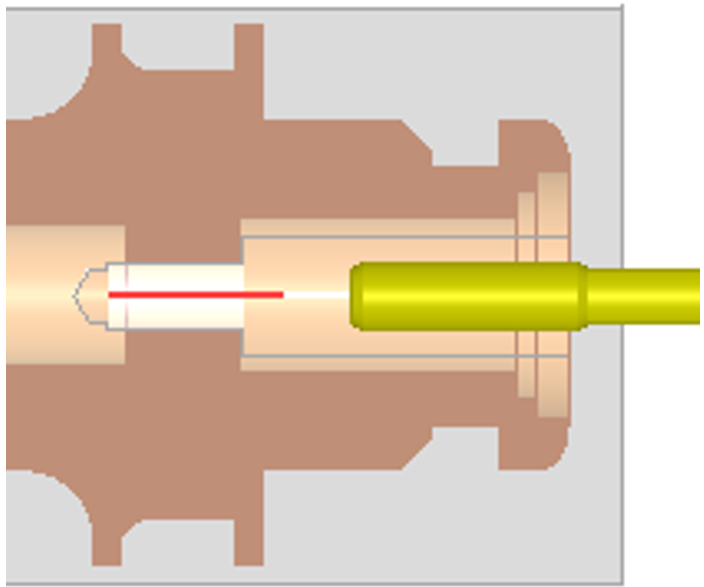

攻牙操作：

軸向鑽孔

現在可以預先選擇刀具，方法是根據刀具直徑進行篩選，類似於銑削型腔的方法。

列表將縮減為具有 刀具直徑 <= 幾何直徑

的可用刀具。預設直徑由拾取點的位置計算。

觀看軸向鑽孔影片。

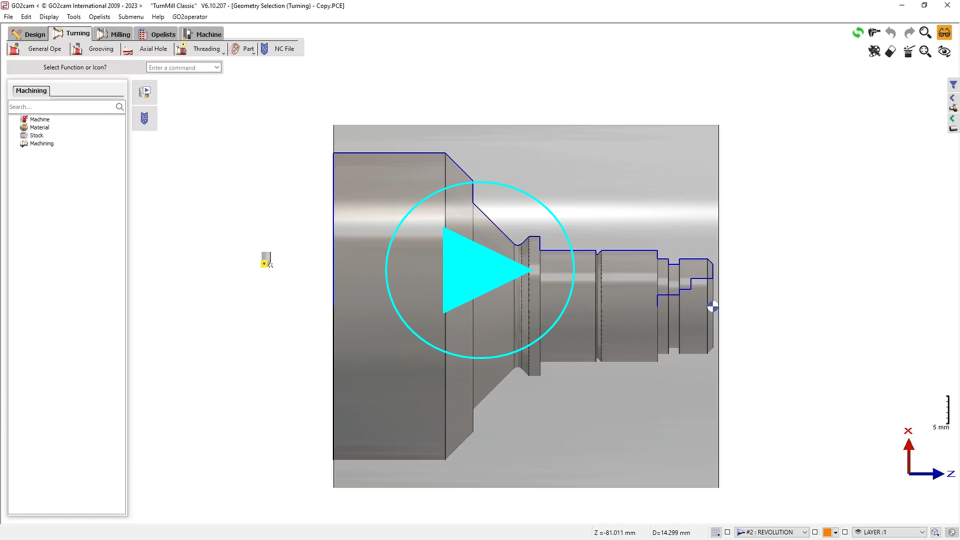

觀看關於一般加工與溝槽加工的幾何選擇和孔的選擇的影片：

「切層工件」指令在橫式車削加工模組中可用。

此指令有助於透過將操作劃分為多個部分來管理長棒的加工。

應用後，加工歷程樹會組織工作流程，以完成一個部分的全部操作，然後再移至下一個部分，確保穩定性和效率。更多資訊，請參閱 此頁面。
