設計中的使用者孔

使用者孔 指令允許在設計環境中定義孔,無論是線架構或實體幾何圖形。

啟動此指令會開啟一個對話視窗,提供 3 個標籤頁的存取權; 模型 , 標準 操作清單

孔模型:

您將可以存取在 使用者孔管理 指令中建立的標準或特定使用者孔系列,以及它們定義的模型。

所選模型中定義的孔階段可在「階段」下存取,其參數可在下方的表格中修改。灰色顯示的值是建立期間設定的參數。

標準:

如果您勾選沿著相對軸重新定向孔的方塊,您只能選擇 -1、0 或 1 的值。對於 X 和 Y,這將決定孔沿著該軸旋轉 45 度。對於 Z,預設值為 1。將值變更為 -1 可反轉孔的方向。

操作清單:

操作清單是為孔模型自動產生的。如需詳細資訊,請 點擊此處 .

參數:

定義孔的每個階段的參數清單以表格形式提供。最後一欄是灰色顯示的,因為它顯示孔的初始值。

中間欄位僅在建立階段未定義任何值時才可修改,否則也會顯示為灰色。

您必須確保所有參數都填寫了「?」,否則將無法產生孔,並會收到「孔的所有參數均未填寫」的訊息。

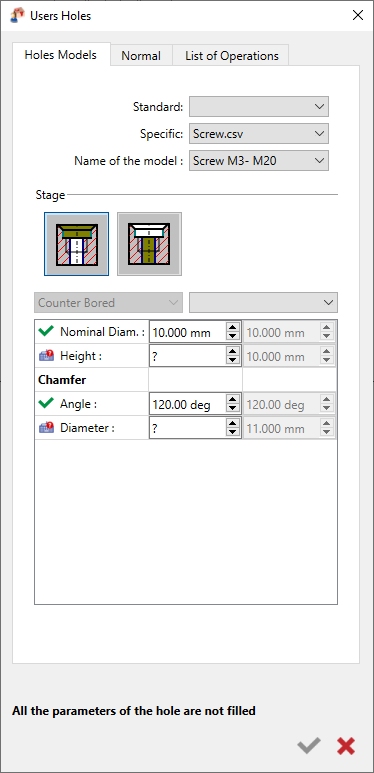

Users Holes Window - models.png

孔辨識中的使用者孔

孔辨識功能:

o   孔辨識程序主要有兩個目的:

  • 拓撲與尺寸分析:檢查實體模型以識別孔的形狀。

  • 指派孔模型:根據辨識出的形狀,指派標準或使用者定義的孔模型。

存取功能:

o   若要存取孔辨識功能:

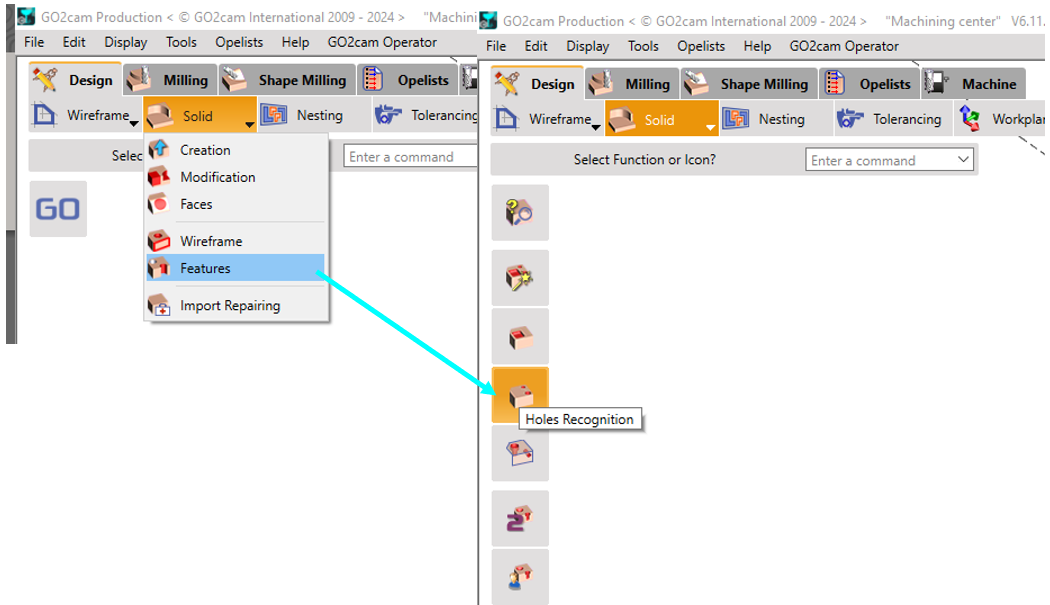

設計 > 實體 > 特徵 > 孔辨識


設定孔辨識參數:

  • 讓我們來探索關鍵參數:

公差距離

  • 此參數設定為 0.01 。它決定辨識出的孔徑與實際孔徑的匹配程度。例如:

  • 如果讀取到一個標稱直徑為 Ø 0.512 的孔,它將被辨識為一個 Ø 0.51 孔。

角度

角度參數有助於識別面的方向:

  • 讀取到一個角度為 90.01° 的面被視為垂直 (90°) .

  • 讀取到一個角度為 00.01° 被視為水平 (0°) .

孔的最大直徑

  • 此參數設定為 40.00 。它定義了將形狀視為實體模型中的孔的最大直徑值。超過此值,辨識出的形狀將被視為圓形槽穴而非孔。


將參數重設為預設值

長孔

此參數的預設值為 7.0

  • 。它代表孔長度與孔直徑的比率。

  • 當孔的長度超過 其直徑的 7 倍 時,它被歸類為「 長孔 ."

  • 」。此選項作為模型設定期間孔模型排序的標準。

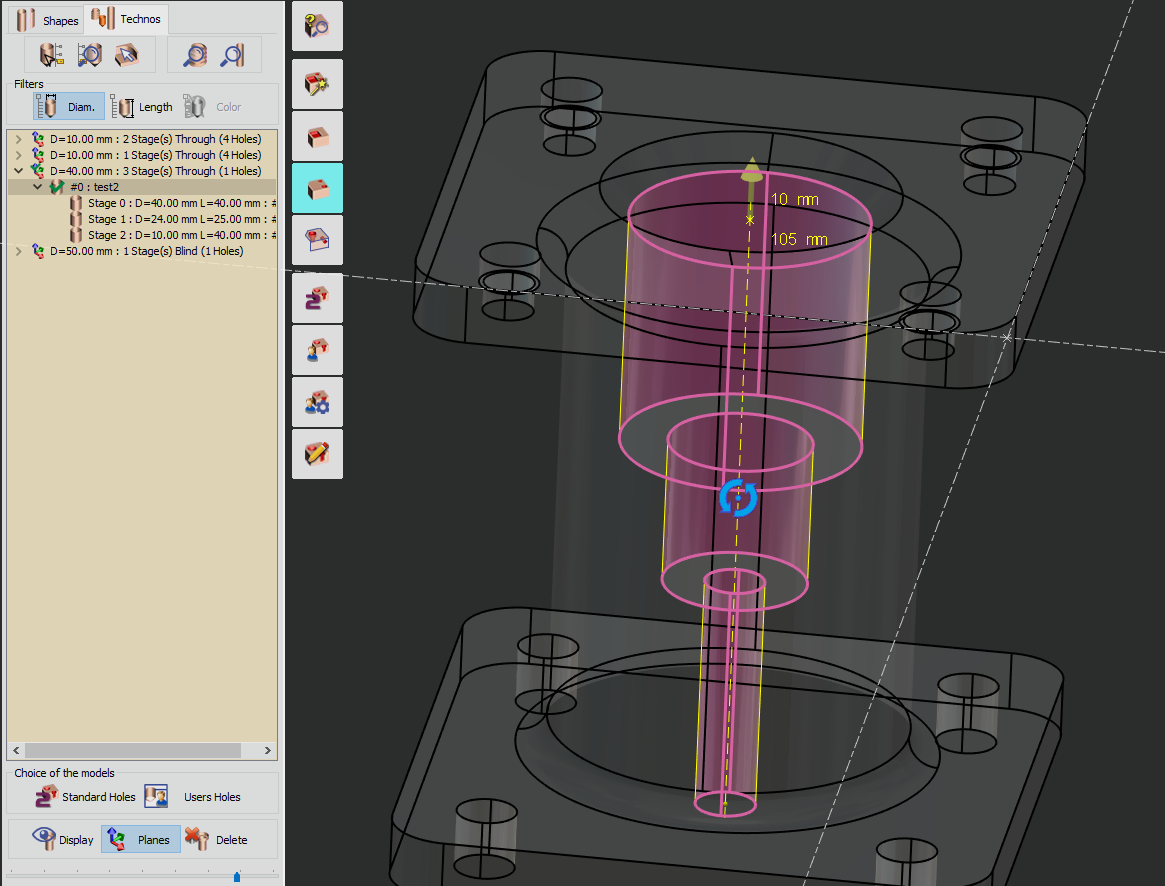

當將使用者孔模型套用到辨識出的形狀時,GO2cam 會檢查孔的拓撲結構。它會在所有模型系列(包括標準和特定模型)中搜尋相容的模型,並將它們呈現為單一清單。使用者可以選擇最適合的模型並將其套用到顯示的頁面。建議避免選擇具有不同拓撲結構的孔(例如,階段數不同或盲孔與貫通孔)。如果只有一個使用者孔的相容模型,它將自動套用,無需通常的確認提示。在此行為之前,請確保在「工具/選項/孔」中驗證了「如果只有一個可用模型則自動套用」選項。

「形狀嚴格相同」 選項可讓您調整呈現的模型數量。當此選項為 未勾選 時,清單包含與孔形狀匹配的模型,即使它們具有原始形狀中不存在的額外特徵(如圓角和倒角)。這提供了選擇最適合您需求的模型的彈性。

顯示孔 - 套用到所選形狀的模型時,您可以選擇在清單中顯示或隱藏建立的孔。

平面建立 - 套用標準或使用者定義的孔時,如果沒有現有平面對應於辨識的方向,則會產生一個幾何平面。為了協助您做出決策,請考慮以下情況:

長方體零件 :如果您的零件是長方體形狀,建議勾選此方塊。在此情況下,只會建立幾個平面,對應於零件的面。


旋轉零件 :對於具有旋轉對稱性的零件(例如圓柱形或圓錐形),請避免建立額外的平面。每個孔都會有其獨特的平面。這種方法可以防止產生數百個不必要的平面。在旋轉工作台上加工時,將每個孔參考到其特定的加工平面對於優化快速的孔移動至關重要。


刪除功能 - 此功能可讓您取消最近的建立動作。

  • 考慮以下情況:您有一個實體,其中一個孔被辨識為有兩個階段。雖然原始形狀沒有倒角或圓角,但您想在形狀的頂部定義一個倒角。

  • 然而,取消勾選此選項會開啟更多可能性。透過點擊模型,您可以查看其庫名稱並檢查關聯的操作清單。

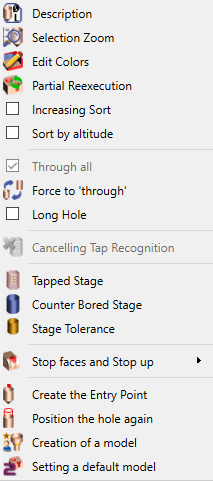

貫穿所有

對於 GO2cam,如果一個孔貫穿一個槽穴或被另一個孔切割,則它被視為貫通孔。我們可以在「形狀聯集」表格中的共軸孔部分進行連結。

在這裡,您告知 GO2cam 孔正在 貫穿所有 材料,這意味著直到素材,無論其形狀如何,以及孔的長度如何。使用此選項時,請小心素材定義。


強制為「貫穿」

當孔被辨識為盲孔時,我們可以強制其類型,使其被視為 貫穿 。在此情況下,我們可以再次將其設定為「 貫穿 」。

您可以手動賦予孔「 「長孔 」的概念,即使它不符合孔辨識啟動時定義的比率。

長孔

取消攻牙辨識

當零件以 CAD 格式讀取時 fte ,孔特徵會在 GO2cam 中直接辨識。使用此功能,您可以手動取消此辨識,並將攻牙孔轉換為光滑孔。


攻牙階段

您可以為光滑孔指定品質: 攻牙,沉頭孔 鉸孔 .

對於每種可能性,都會開啟一個對話方塊,您需要在其中根據所選的孔階段類型填寫特定參數。


沉頭孔階段


階段公差


建立模型

此功能對 GO2cam 使用者非常重要。

點擊「 建立模型 」,即可建立一個新的使用者孔模型 基於所選孔的形狀和尺寸 。此外,此新模型會自動套用到用於建立它的形狀。

所有資料都會為建立(貫通或盲孔、階段數、倒角和其他尺寸)進行恢復,您只需調整這些值並為該模型定義操作清單。此功能可讓您 增強 非常快速地建立您的使用者孔模型庫。

本文檔的整個章節都專門介紹使用者模型建立,請閱讀下一頁。


設定預設模型

在這裡,您不是建立模型,而是根據所選孔的形狀和尺寸直接套用預設模型。

識別孔 之後,您可以進入 銑削編輯器 。在那裡,您可以選擇以 自動模式 手動模式 .

  • 進行孔加工。 自動

  • 軟體將根據預定義的規則和參數處理加工過程。它將有效率地鑽孔,無需手動干預。 手動孔
