新增檔案


指令的主要功能是新增一個 GO2cam 文件 或一個 CAD文件 到目前的 PCE 檔案。主要目的是新增幾何圖形或導入素材形狀。

GO2cam 文件

此指令允許將 .PCE (GO2cam 文件) 導入到目前的 PCE 檔案。 行為:

  • 幾何圖形已新增，您必須選擇要將其放置在目前零件的哪個位置，

  • 如果您回答「是」給相應的問題，則可以恢復加工，

  • 素材永遠不會被採用，我們始終保留目前零件的素材。

CAD文件

此指令允許將相容的 CAD 檔案導入到目前的 PCE 檔案。該檔案將使用 CAD 標準介面開啟。沒有自動定位，導入零件後您必須自行定位。

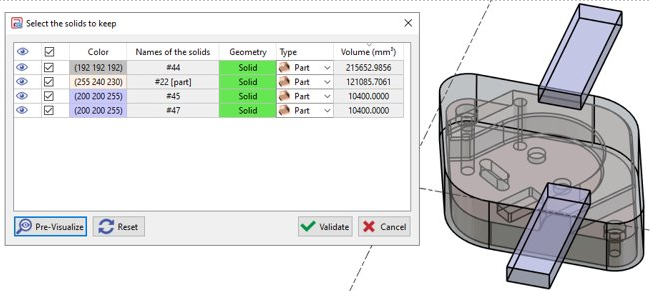

指定實體

此指令允許存取 實體指定表， ，您可以在其中決定一個實體是 工件， 的 素材， 一個 夾持元件 或其他東西。此表通常在導入一組實體時存取。

此指令位於「檔案/新增」選單中，可能很有用：

  • 如果您取消了自動導入，並想返回到指定步驟

  • 如果您設計工件，並設計或新增素材（實體）和其他元素（例如夾具，仍然是實體），一旦所有元素都在螢幕上，您就可以呼叫該表來為每個元素指定其類型。

Assignment of Solids.png

您可以觀看一個顯示「指定實體」使用方法的影片 :

Assignment of Solids-20240802-102627.png
