关于已分析实体的平面信息和设备。分析的平面显示在表格中。

缩放选择 ：当列表中的某个元素（孔、面等）被选中，但您在实体上找不到它时，单击此按钮 进行缩放 到它。

信息： 单击此图标，然后单击实体上的任意元素以获取其信息；您将获得其坐标和值，并且可以在元素列表中找到它，其中它会被下划线标出。

工作平面 ：了解分析是在哪个工作平面上进行的。

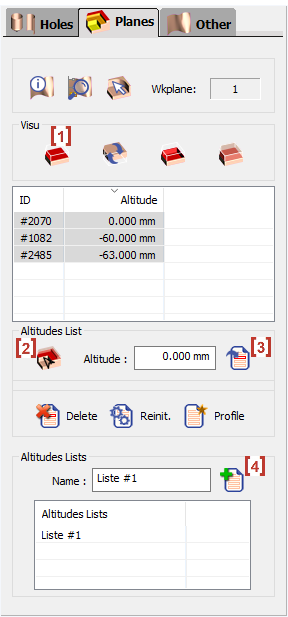

平面表：

A 参考编号 被分配给每个平面，并显示相应的 Z 高度 。

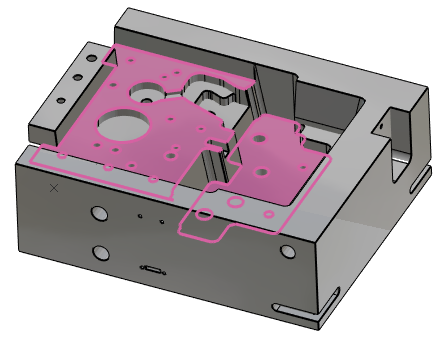

当您单击表格中的行时，平面将在实体上被 高亮显示 。

使用 Ctrl 和 Shift 键（如同在 Windows 的任何树状结构中一样），您可以同时选择多个平面。

附加功能： 可通过在行上 右键单击 访问 :

• 缩放 到所选平面。

• 创建边缘 所选平面。

平面操作：

轮廓： 您可以显示一个 2D 轮廓来限制列表，只包含轮廓内的平面。

删除： 您可以从列表中删除一个平面（这对于创建高度列表非常有用，请参阅相关章节）。

重新初始化： 在删除或添加平面后，您可以重新初始化列表。

Adding planes: 您 可以通过 2 种不同方式向列表中添加平面：

• 单击 [2] ，然后显示实体上的边或交线，相应的 Z 平面将被添加到列表中。

• 您也可以直接在“高度”字段中输入一个值，然后单击 [3] 将此高度添加到列表中。

可视化： 单击 [1] 以启动截面可视化。

这些功能在“动态截面可视化”章节中有解释。

高度列表：

此设备对于形状加工非常有用：您可以强制刀具在任何您想要的高度通过。

1. 删除列表中无用的平面，以便只显示您想要的平面。如上所述，您也可以手动添加一些平面。

2. 然后，在“名称”字段中输入一个名称，然后按 Enter 键。

3. Then click on [4] to save the list and add it on the table.

您可以根据需要为您的零件创建任意数量的列表。

这些列表用于在形状加工循环的策略页面中定义“高度列表”参数。要了解有关该参数的更多信息， 单击此链接。

观看此视频，了解高度列表的使用。
