关于已分析实体所有其他平面（如锥度平面和倒扣平面）的信息。

选择缩放 ：当列表中选择了一个图素（孔、面等）但无法在实体上定位时，单击此按钮 进行缩放 到它。

信息 ： 单击此图标，然后单击实体上的任意图素以获取其信息；您将获得其坐标和值，并且可以在图素列表中找到它（它将被下划线标出）。

工作平面 ：用于了解分析是在哪个工作平面上进行的。

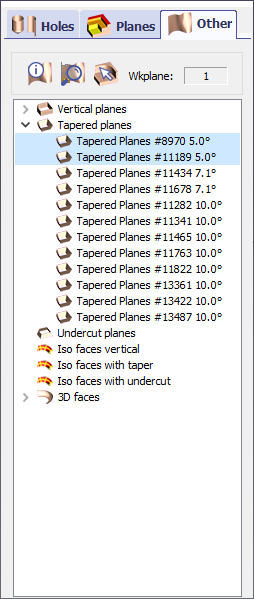

此表格的目的是提供关于所有不被视为孔、圆柱体和平面之面的信息。

共有 5 种面：

1. 垂直平面

2. 锥度平面：将给出锥度角。

3. 倒扣平面：这些锥度面在当前平面上不可加工。

4. ISO 垂直面：曲面；可使用 2 轴铣削循环进行加工。

5. 3D 曲面：这些曲面无法使用 2 轴铣削循环进行加工。

单击表格中的行时，平面将在实体上 高亮显示 。

使用 Ctrl 和 Shift 键（如同在 Windows 的任何树状视图中一样），您可以同时选择多个平面。

附加功能： 通过 右键单击 某一行可访问 :

• 缩放 到所选平面。

• 创建所选平面的 边缘

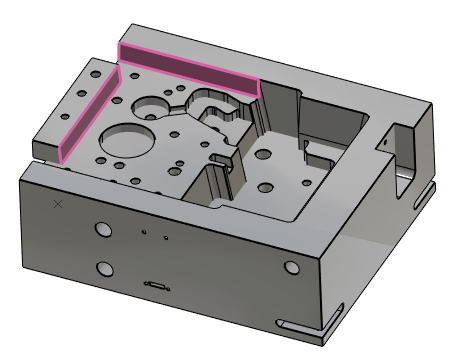

。 选定的两个面是 5° 锥度； 在视觉上，可以区分模型上的锥度 。但锥度可能是 0.1°； 在这种情况下， 需要进行分析 以获取信息。
