简介

此方法可用于计算 所有岛屿 在 给定高度 通过将 毛坯视为型腔 .

乍一看，获得的结果可能被视为截面，但事实并非如此：计算考虑了所有 高于给定高度的材料 。因此，它处理 倒凹形状 并且由于它是从毛坯计算的，因此它也处理 多面加工 .

特性:

1. 底部半径:

与任何其他类型的轮廓线一样，如果型腔底部有半径，则轮廓线将相对于半径值偏移创建。

一个符号指示底部存在半径，并且该值显示在标签中。

底部半径可能仅作为视觉特征，没有机械功能。要将其排除在加工之外，请将 实体读取 选项设置为 否 在每个循环的 选项 页面中。如果设置为 是 ，则循环将在保持页面中指定的顶面值的同时加工半径。 选项 页面。

2. 毛坯是型腔:

刀具的引入将始终在材料外部。由轮廓线创建的是岛屿，换句话说，是 未加工的材料 .

3. 选择高度:

可以执行多次轮廓计算，因为每次计算都会根据所选的计算高度而变化。

建议:

此类型的轮廓线专用于 面铣 和 轮廓粗加工 操作。

加工封闭型腔或任何内部形状将效率低下。

方法

  1. 右键单击选择轮廓线

  2. 单击一个面以给出刀具的方向。

  3. 给出计算高度（底部 Z）

示例

轮廓粗加工

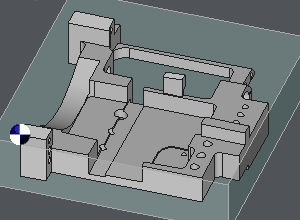

单击此零件上的任何平面。

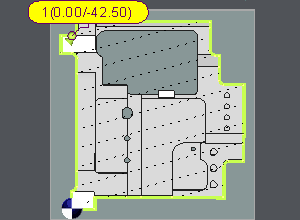

为确保获得整个零件轮廓并编程轮廓粗加工，请选择 最低 Z .

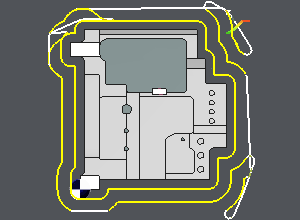

计算的是加工过程中避免的材料，毛坯是型腔。

面粗加工

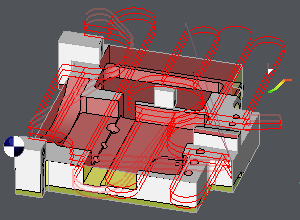

在这种情况下，只需从 Z0 到 Z-15 执行粗加工操作。

选择一个平面，Z 值通过直接输入或引用实体边来定义。所有要避免的岛屿都会自动计算并定位在 Z0。

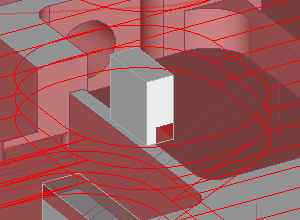

如图所示，岛屿 4 具有倒凹形状。轮廓线被精确生成以适应此几何形状。
