简介

这代表标准方法。通过选择一个 平面 ，将自动创建相应的 型腔 ，并自动识别 岛屿 。底部高度对应实体曲面高度，起始高度由毛坯确定。

特性

1. 底部半径 :

与其他类型的轮廓线一样，如果型腔底部有半径，则轮廓线将从半径值偏移创建。

一个符号指示底部存在半径，并在标签中显示该值。

底部半径可能仅作为视觉特征，不具有任何机械功能。要将其从加工中排除，必须在每个循环的 从实体读取 选项 页面中将 选项 页面中将 设置为 是 ，循环将加工半径，同时保持在 页面中将 页面中指定的顶面值。

2. 开放型腔 :

此轮廓线识别侧边是开放还是闭合。

颜色约定如下：

  • 亮绿色：闭合元素

  • 深红色：开放元素

循环将考虑这些信息，并根据策略页面中给出的值进行超切。

3. 岛屿 :

它们会自动在正确的高度创建。

建议：

在这种类型的轮廓线中，与非常适合面铣和开放区域的其他轮廓线相比，应使用此类型。 “真实”型腔 许多岛屿

它不是加工具有多个Z层和子型腔的最佳方法，但当有 需要避免。 时非常有效。

方法论

  1. 右键单击选择底部曲面

  2. 单击曲面

  3. 可能修改高度

示例

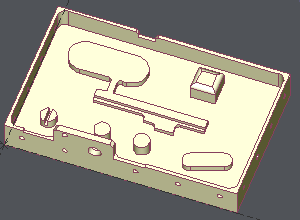

具有多个不同高度岛屿的型腔

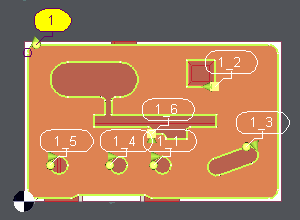

通过单击底部曲面，创建轮廓线1并识别6个岛屿。

岛屿的高度会自动从实体读取。

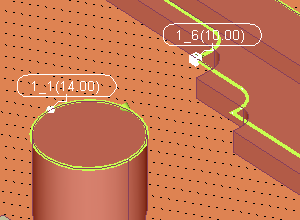

如第三张图所示，如果一个岛屿有两个不同的高度，则取较高的那个，以便为精加工留有余量。

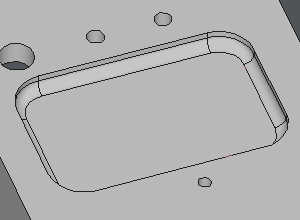

底部带有半径的型腔

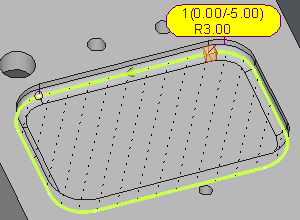

右侧可以看到指示底部半径的符号，其相应值显示在标签上。

轮廓线从底部曲面偏移，偏移量为半径值。
