简介

此方法代表一种特殊情况，即从实体创建型腔，而不是像其他情况那样从面创建。它旨在解决两种特定情况：底部面缺失的形状或底部面不平的形状。 边 的实体而不是从一个面，如其他情况。它旨在解决两种特定情况：一个形状 无 底部面或一个形状 有 不平的底部面。

特性

  1. 显示的轮廓线必须是闭合的；无法创建开放的“轮廓线”型腔。

  2. 警告：不支持倒凹形状。在编程循环之前应验证创建的轮廓线。

建议：

此类型的轮廓线适用于无法选择平面的形状。 不能 选择。

两种主要情况是：

  • 穿透材料的型腔

  • 底部面不平的型腔。

方法

  1. 右键单击选择轮廓线

  2. 单击一个平面。

  3. 单击要加工区域的一条边。

  4. 给出型腔的底部 Z 值

示例

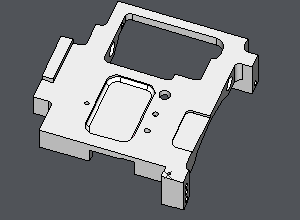

穿透材料的型腔

首先，选择包含该边的平面。

接下来，指示要加工的型腔的一条边。

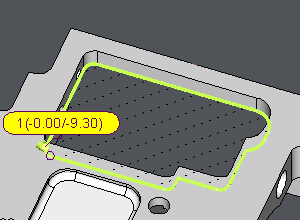

然后通过选择位于 Z-9.3 的墙体底部来指定底部 Z 值。在此高度创建轮廓线，但如果需要，可以在对话框中进行调整。

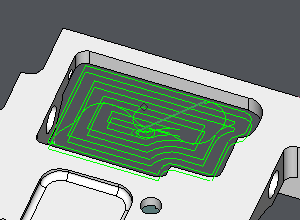

在这种情况下，型腔可以从两个相对的侧面进行加工；或者，可以修改底部高度以一次性穿透加工。

底部面不平的型腔

首先，选择包含该边的平面（在此情况下为顶部面）。

接下来，指示所需型腔的一条边。

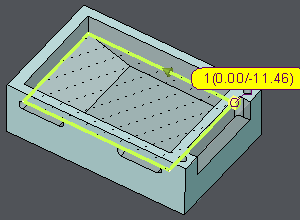

然后通过选择斜面开始的高度来指定底部 Z 值。

此配置允许对型腔进行粗加工，而不包括斜面。
