循环 : 轮廓加工, 轮廓再加工, 外形切割, 键槽加工, 锥度切割, 倒角
|
通过点击 此处链接 . |
|
简介
这些功能定义了 进刀和退刀圆弧半径和角度 ，它们控制刀具如何通过切线圆弧运动进入和退出材料。半径决定了进刀和退刀圆弧的曲率，而圆弧角度定义了它们的范围。这些参数共同确保刀具平稳地啮合和脱离，从而提高表面质量和加工连续性。
此选项用于多个加工循环，具有不同的目的和行为。

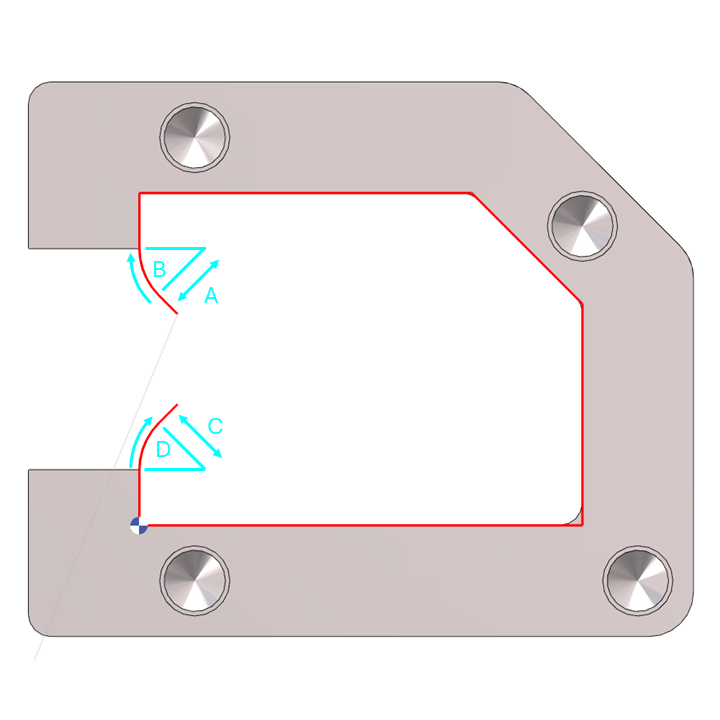

进刀/退刀圆弧角度 = 45° |
进刀/退刀圆弧角度 = 90° |

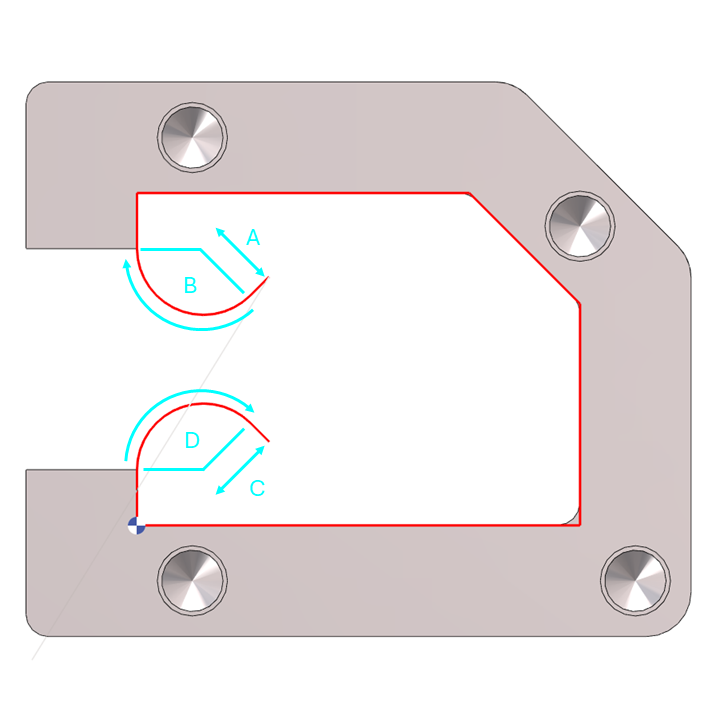

进刀/退刀圆弧角度 = 135° |
A. 进刀圆弧半径进刀圆弧半径在刀具路径的开始处创建切线圆弧，允许平稳地切入，并提高表面质量。当轮廓加工从直线或圆弧的中间开始时，这特别有用。 半径必须大于刀具半径。 |
||
B. 进刀圆弧角度进刀圆弧角度控制进刀圆弧的长度。调整此值会改变用于刀具进给的圆弧范围。 例如：
|
||
C. 退刀圆弧半径退刀圆弧半径在刀具路径的末端定义切线圆弧，确保平稳地退出切削，并有助于防止在成品表面留下痕迹。 半径必须大于刀具半径。 |
||
D. 退刀圆弧角度退刀圆弧角度控制退刀圆弧的长度。调整此值会改变用于刀具退出的圆弧范围。 例如：
|
||
循环 : 倒角
|

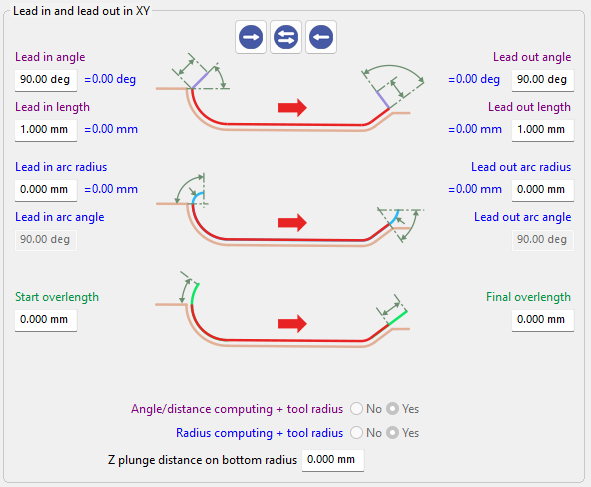

倒角循环 已得到改进，可在刀具定位时提供更大的灵活性。进刀和退刀圆弧不再局限于 90° 的角度。 |
|
