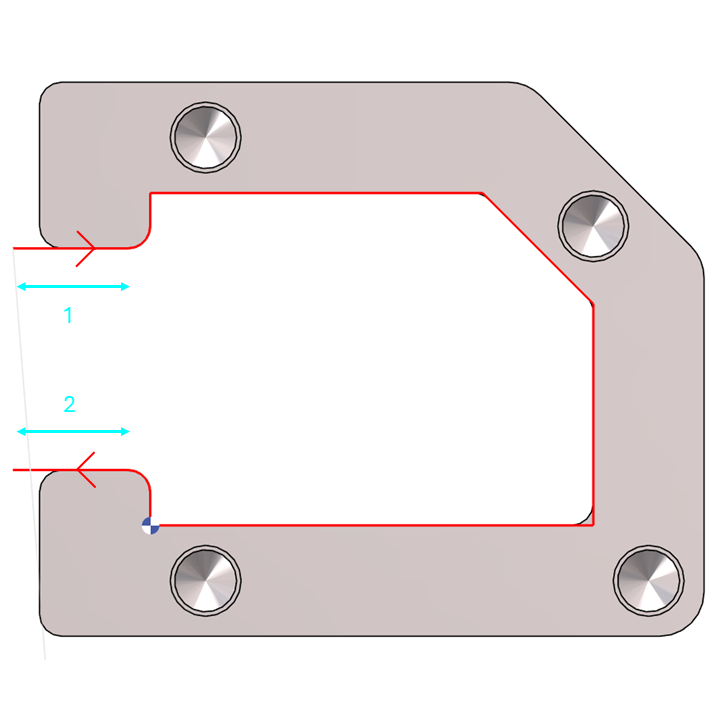

开放轮廓

起始超出长度 (1)

轮廓的第一个元素将按定义值进行延伸。如果值为负数，则轮廓将被缩短。

对于开放轮廓，超出长度将与其第一个元素保持相同的性质：

• 线段的直线

• 圆弧的圆弧

始终保持与轮廓的相切。

最终超出长度 (2)

轮廓的最后一个元素将按定义值进行延伸。如果值为负数，则轮廓将被缩短。

对于开放轮廓，超出长度将与其最后一个元素保持相同的性质：

• 线段的直线

• 圆弧的圆弧

始终保持与轮廓的相切。

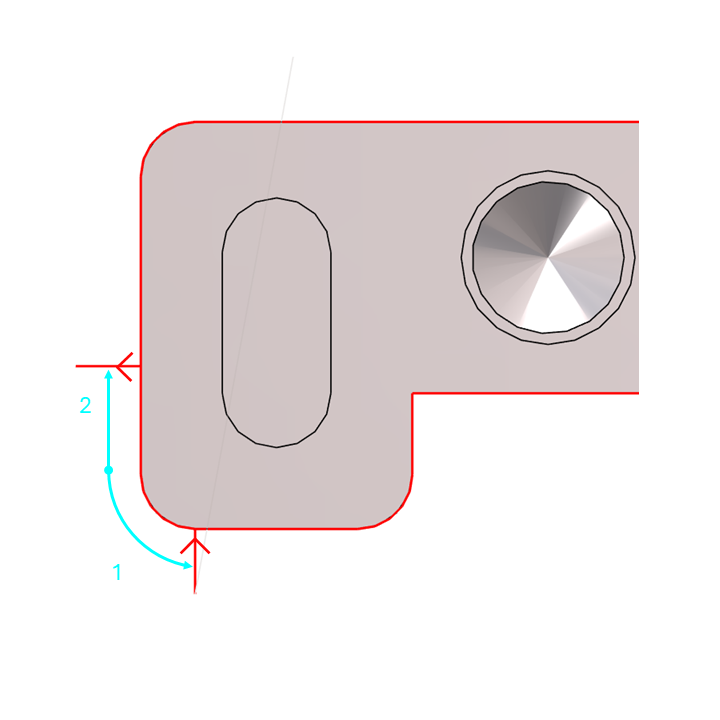

闭合轮廓

起始超出长度 (1)

起始超出长度将以与轮廓最后一个元素相切的方式生成。

例如，如果轮廓以圆弧开始并以线段结束，则起始超出长度将是直线的。

最终超出长度 (2)

最终超出长度将以与轮廓第一个元素相切的方式生成。

例如，如果轮廓以圆弧开始并以线段结束，则最终超出长度将是圆弧的。

与起始和最终超出长度（它们在保持与轮廓元素相切的同时延伸或缩短轮廓）不同，直线超出长度参数严格地在线性方向上延伸或缩短轮廓开始或结束处的刀具路径。

此参数可与起始和最终超出长度结合使用。

观看关于直线超出长度的视频。
