介绍

导入命令用于读取 CAD 文件并将其加载到 GO2cam 中。所有类型的文件都可以读取，包括 2D 和 3D，但在导入阶段不进行任何处理。

2D 文件


导入 DXF 工作流程

  • 三步流程 : 使用新的结构化和引导式工作流程，无缝导入、定位和过滤 DXF 文件。

  • 原点定位 : 通过输入精确坐标或单击选择原点来放置您的几何图形。

  • 过滤 : 在过滤步骤中切换特定图层、颜色等，以隔离必要的几何图形并清理工作空间。

workflow dxf_play.png

导入 2D 文件时，会打开一个包含多个选项的对话框。

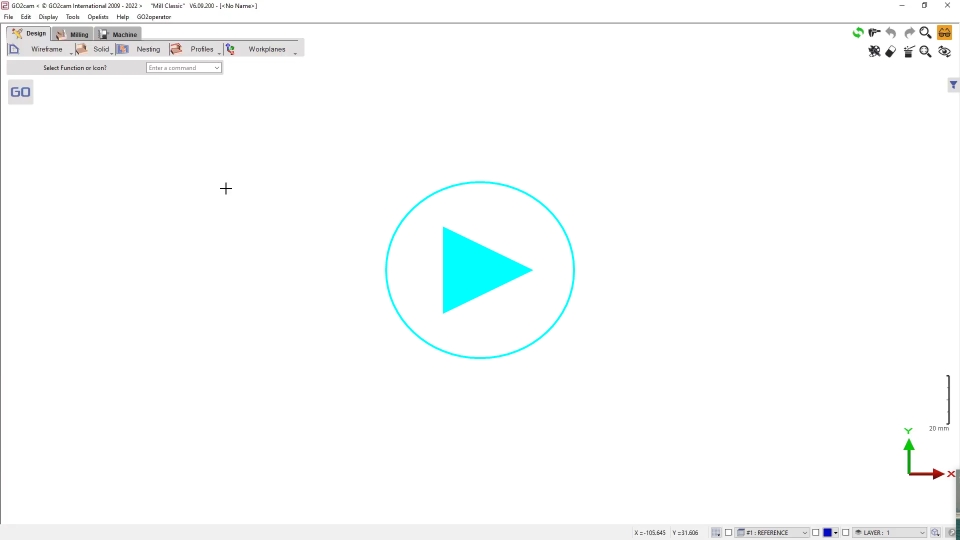

此处的视频描述了可用的不同选项：

Import DXF File.png

验证后，文件将被读取，几何图形将按照其在 CAD 系统中最初定义的方式在 GO2cam 中定位。文件包含所有元素，包括对加工无用的元素。

许多命令可以用于定位和清理线架几何图形。

The process for a 2D file import and the use of those commands is presented here: 2D 导入流程

Dxf/Dwg 导入 : 我们的日志报告突出显示了具有唯一中心的圆的数量。

例如，如果一个文件包含 20 个圆，但只有 14 个不同的中心，则表示零件中有 14 个不同的孔。

3D 文件

导入 3D 文件时，会打开一个包含多个选项的对话框。

  • 导入后的实体修复 : 允许修复实体中可能存在的间断。此修复由 CAD 接口本身处理，不同于 GO2cam 提供的其他修复命令。

  • 结果显示 : 将打开一个包含导入结果的信息表。

  • 孔特征处理 : 允许读取 CAD 中定义的孔特征；适用于 SolidWorks 和 Spaceclaim。

  • 线架导入 : 可以读取 3D 文件中包含的 2D 几何元素。

  • PMI : 导入非几何数据； 点击此处 for more details.

导入 X_T 文件时没有任何选项，不会打开对话框。

验证后，文件将被读取，实体几何图形将按照其在 CAD 系统中最初定义的方式在 GO2cam 中定位。

Many commands enable to position or repair the solid(s) if necessary. The process for a 3D file import and the use of those commands is presented here: 3D 导入流程

车削零件的特殊处理

车削或铣车零件的特殊之处在于零件相对于 ZX 工作平面 的定位。另一个主题是 2D 几何图形 是编程车削操作所必需的，而实体是铣削所必需的。

必须遵守的规则如下：

  • 旋转轴必须是 Z 轴，

  • 车削的 2D 几何图形必须在旋转平面内，

  • 实体必须保留在参考平面内。

流程：

1. 导入零件

导入的大多数实体模型都根据 XY 工作平面进行定位。

我们需要移动零件，使旋转轴与参考平面的 Z 轴对应。

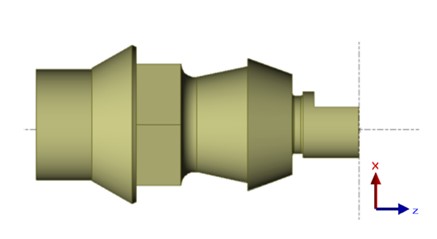

2. 在 ZX 方向定位，仍在参考平面内

转到菜单 导入修复 .

选择命令 零件定位 ，实体将被自动选中。

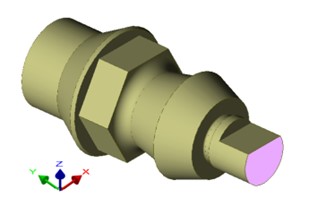

单击一个面（示例中为粉色），实体将自动重新定位，并仍在参考平面内。

3. 创建车削几何图形

首先，更改当前平面并选择 旋转 .

转到菜单 实体/线架

选择命令 轮廓 并选择选项 旋转 作为计算模式：

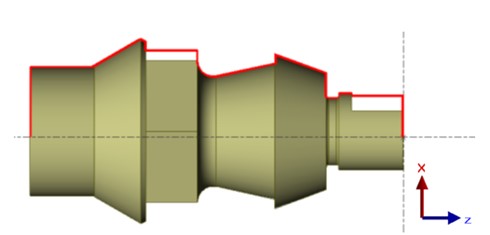

单击验证，将在旋转平面中创建 2D 几何图形 ，用于车削操作。
