线架构

轮廓定义

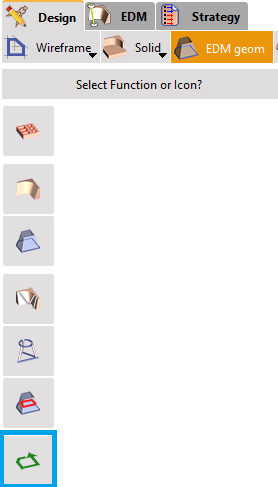

几何选择是通过选择各种轮廓线来完成的。这可以通过“设计”选项卡中“线切割几何”下的“轮廓定义”命令来完成。

之后必须定义每个轮廓线的穿丝点。

EDM Geom.PNG

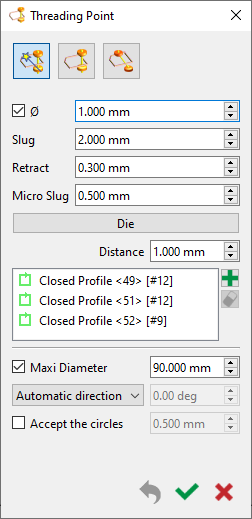

定义轮廓线最简单的方法是直接定义穿丝点。对于轮廓线的自动穿丝,根据切割类型(落料或冲头),逐个或通过窗口选择线框轮廓线。轮廓线将自动创建并带有合适的穿丝点。

Threading point.png

对于锥度切割,通过“设计”选项卡中“线切割几何”下的“轮廓锥度”命令来定义轮廓线。可以定义恒定锥度或渐变锥度。之后立即执行自动穿丝。


加工轮廓线选择

逐个或通过窗口选择线框轮廓线。穿丝点将自动选择。

定义加工高度(顶部 Z)。

选择操作类型;落料或冲头。

最后 选择刀路类型 应用于选定的轮廓线。

实体

轮廓定义

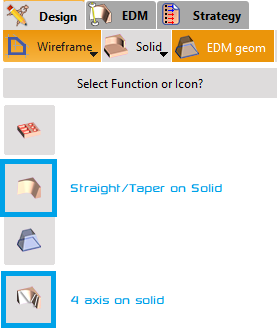

可以通过“线切割几何”下的两个命令几乎全自动地完成轮廓线的定义;“实体直线/锥度”和“实体四轴”。之后需要进行自动穿丝。

Solid profile def.PNG

加工轮廓线选择

逐个或通过窗口选择已定义的轮廓线。穿丝点将自动选择。

定义加工高度(顶部 Z)。

选择操作类型;落料或冲头。

最后 选择刀路类型 应用于选定的轮廓线。
