定义刀路
刀路类型遵循非常精确的颜色约定进行定义，这在选择刀路类型或检查加工树中的刀路显示时非常有帮助：
|
材料 |
黄色 是加工后保留的材料侧 |
|
灰色 是未保留的材料侧 |
|
|
对于模具形状， 白色 表示不再有材料（材料已掉落） |
|
|
刀具路径 |
蓝色 刀具路径与选定轮廓方向相同 |
|
红色 是反向刀具路径 |
可用刀路类型列表：
|
冲模切割 |
冲头切割 |
||||
|
完整 在毛坯切割前带有停止的轮廓。 |
|
完整 在毛坯切割前带有停止的轮廓 |
||
|
|
分段刀路： 分段轮廓 / 反向分段轮廓 粗加工和半精加工刀路 |
|
|
分段刀路： 分段轮廓 / 反向分段轮廓 粗加工和半精加工刀路 |
|
|
毛坯： 毛坯切割 / 反向毛坯切割 |
|
|
毛坯： 毛坯切割 / 反向毛坯切割 |
|
|
分段： 毛坯切割至微毛坯值（奇数次刀路） 毛坯： 反向微毛坯切割（奇数次刀路） |
|
|
分段： 毛坯切割至微毛坯值（奇数次刀路） 毛坯： 反向微毛坯切割（奇数次刀路） |
|
|
分段： 反向毛坯切割至微毛坯（偶数次刀路） 毛坯： 反向微毛坯切割（偶数次刀路） |
|
|
分段： 反向毛坯切割至微毛坯（偶数次刀路） 毛坯： 反向微毛坯切割（偶数次刀路） |
|
|
精加工刀路： 完整刀路和反向完整刀路 |
|
|
精加工刀路： 完整刀路和反向完整刀路 |
可以在每个单独的加工操作上应用一种刀路类型。这样，您可以逐个操作地编程加工，进行分段和反向切割，然后切割毛坯，最后进行精加工。
|

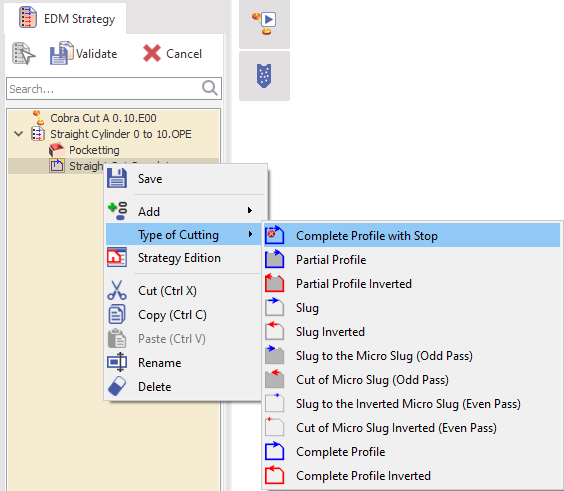

在策略创建或修改中定义刀路类型 切削刀路类型也可以在策略的创建或编辑过程中访问。 右键单击树中的策略名称以添加切割策略。 右键单击切割策略以访问切割类型选项。 这将提供相同的刀路类型列表，但图标略有不同。 |
|
奇偶刀路
奇偶刀路被视为在微毛坯和毛坯切割操作定义之前的总分段刀路量。用户定义的切割刀路数量（基于刀路类型）将决定策略以及奇数或偶数次分段刀路。以下是一些案例，以便更好地理解该概念：
|
案例 1 这里我们有一个单独的分段切割，紧接着是同一方向的毛坯切割。这通常是日间策略。 分段刀路数为 1，因此是 奇数 . |
|
|

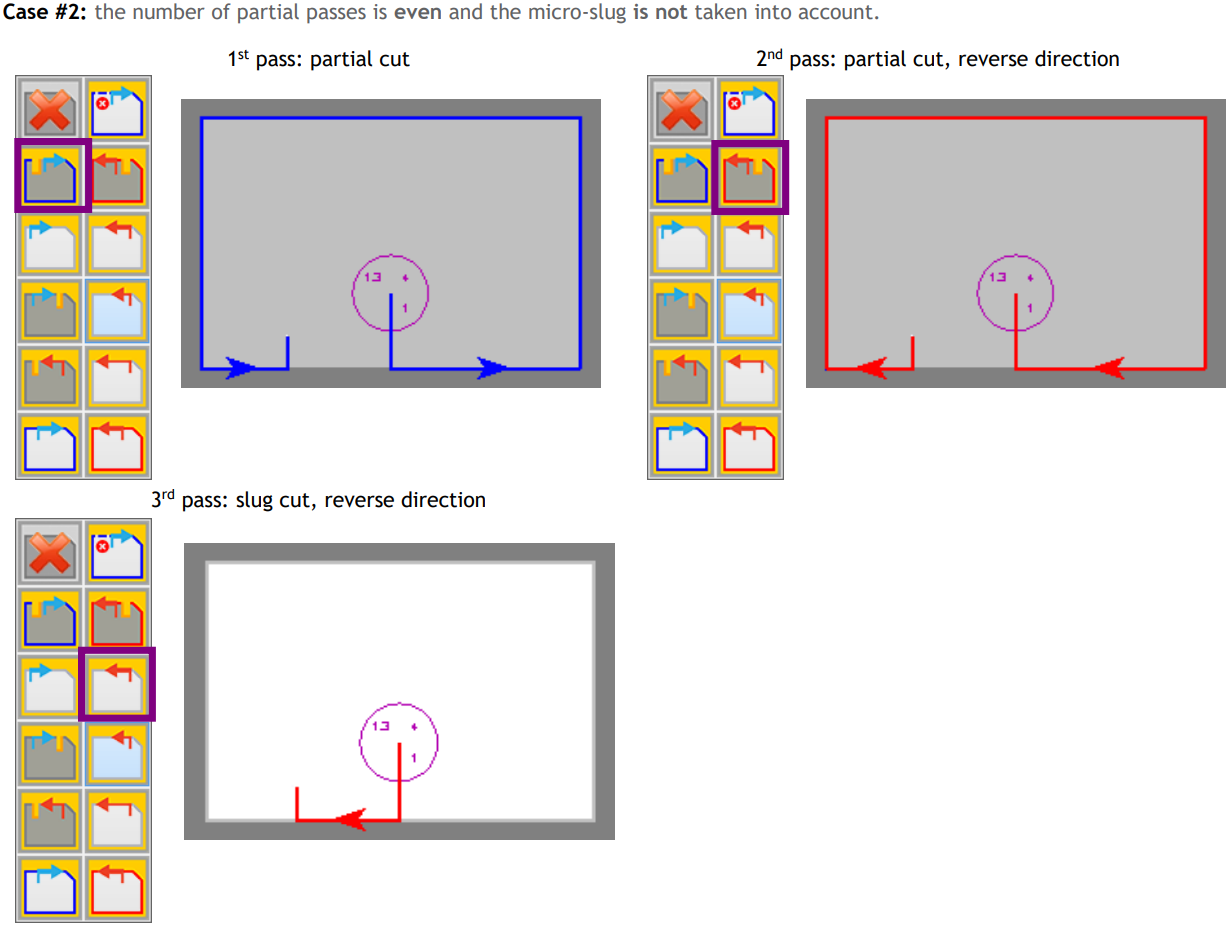

案例 2 这里我们有一个分段切割，后面跟着一个反向分段切割，紧接着是同一方向的毛坯切割。这也通常是日间策略，操作员可以尽快完成零件加工。 分段刀路数为 2，因此是 偶数 . |
|
|

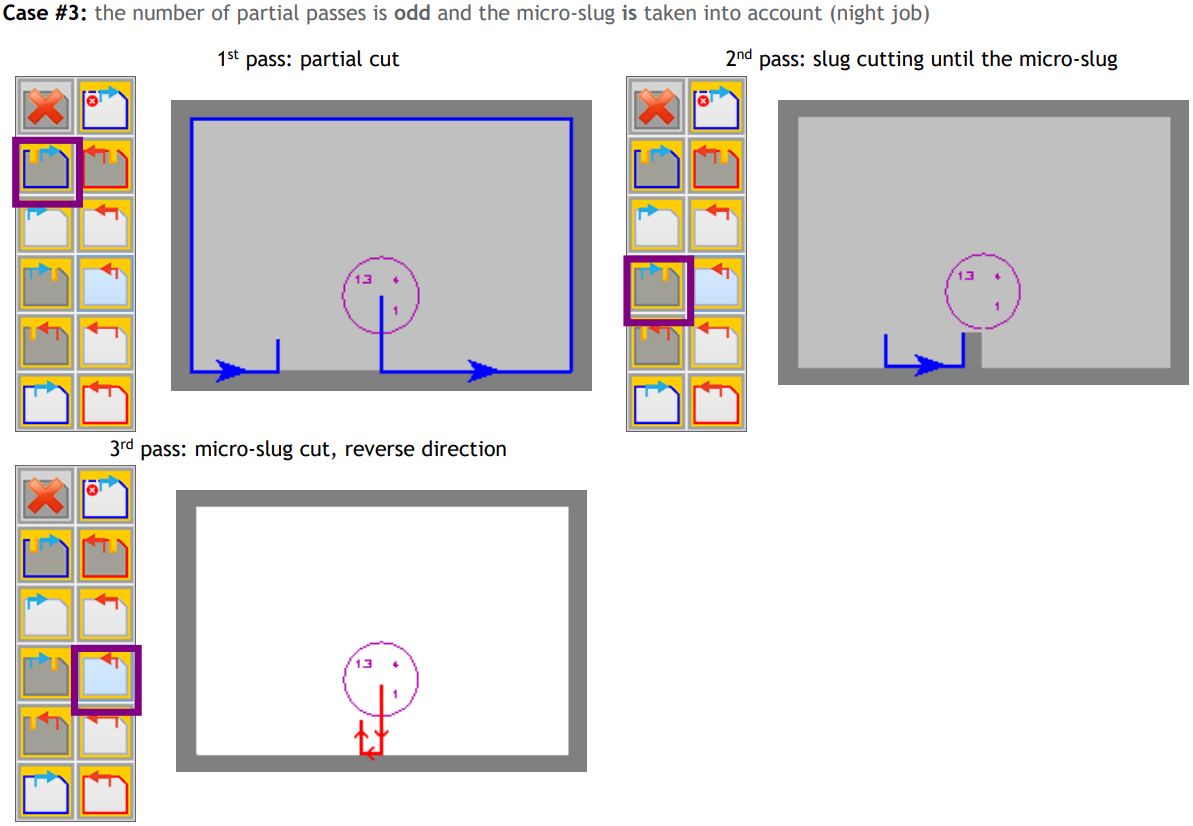

案例 3 这里我们有一个分段切割，后面跟着一个同一方向的微毛坯切割，然后是反向方向的毛坯切割。微毛坯通常是夜间策略，留有最少量的材料供操作员白天完成。 分段刀路数为 1，因此是 奇数 . |
|
|

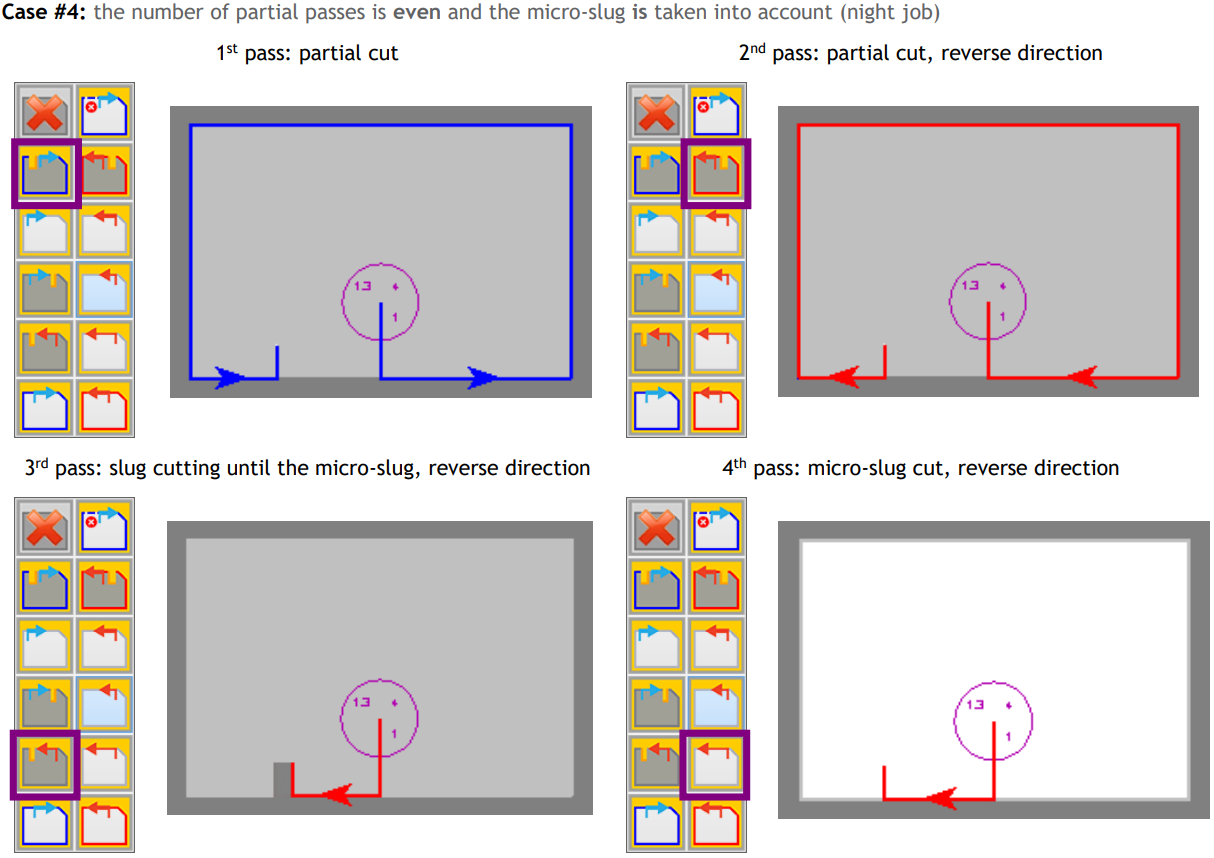

案例 4 这里我们有一个分段切割，后面跟着一个反向分段切割，然后是微毛坯切割。毛坯切割在反向方向进行。与案例 3 类似，这是一个夜间策略。 分段刀路数为 2，因此是 偶数 . |
|
