问题

如何在5轴专家加工循环中应用留料？

解决方案

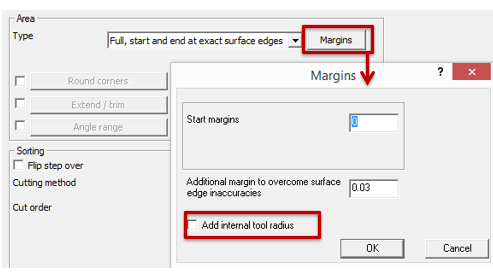

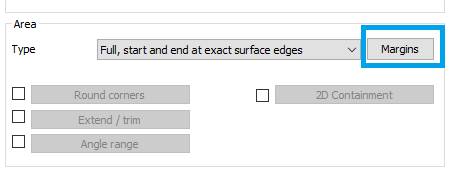

当您将区域类型设置为“ 完全、开始和结束于精确的边缘 ”或“ 由切削次数决定 ”时，可以使用留料参数。 通用5轴 循环。

切削开始或结束于驱动曲面的边缘。沿曲面边缘的刀具路径设置在指定位置。

此定位允许您设置留料值，以确定边缘与切削开始和结束位置之间的距离。

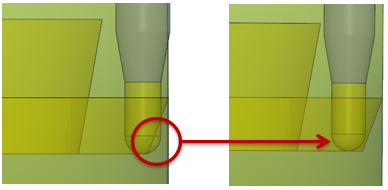

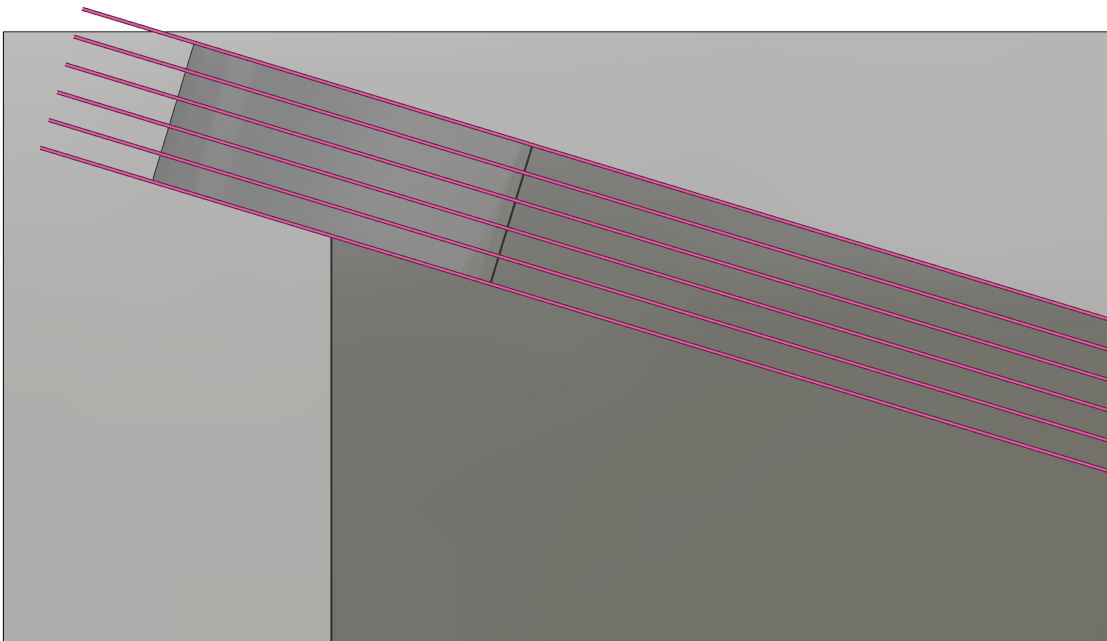

示例如下。设置的模式是“在两条曲线之间变形”。如果没有设置留料，刀具中心将沿曲面边缘移动，并与驱动曲面外的曲面发生碰撞，存在碰撞风险。

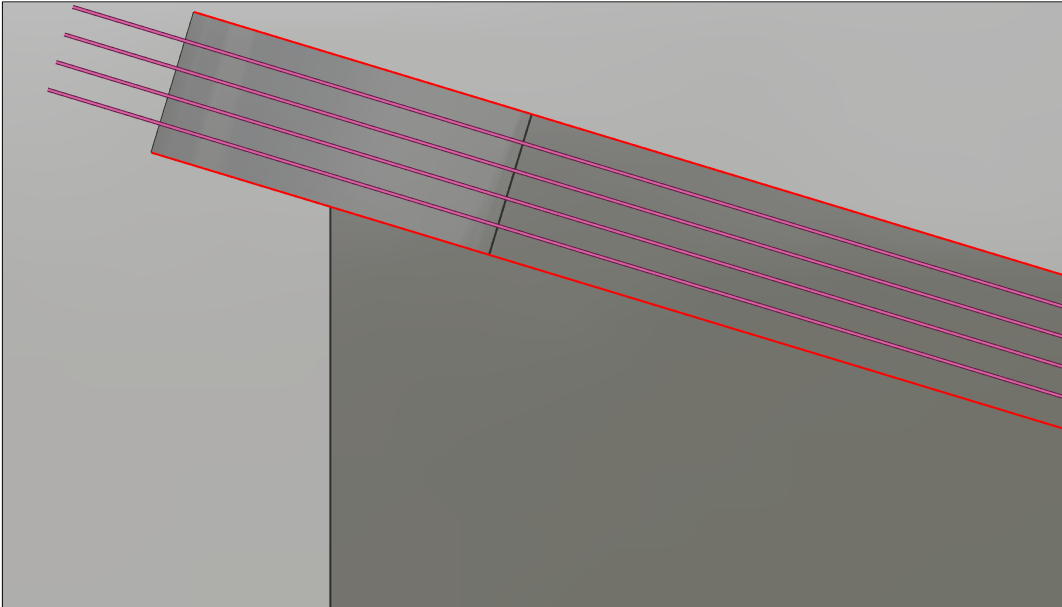

当您设置刀具半径的留料时，刀具将从边缘偏移，不会发生碰撞。

建议至少将刀具半径设置为留料值。起始留料属于第一条曲线，结束留料属于第二条曲线。还可以定义“ 额外的留料以克服曲面边缘的不精确性 ”以确保没有碰撞。

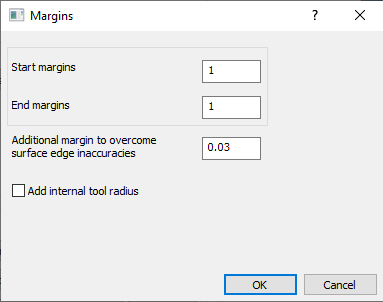

在这种情况下，设置了1毫米的起始和结束留料，并包含0.03毫米的额外留料。

您可以在右侧观看带有示例的视频。

问题

如何强制刀具仅朝一个方向倾斜？

解决方案

当刀具意外旋转时，无法识别曲面的UV曲线。

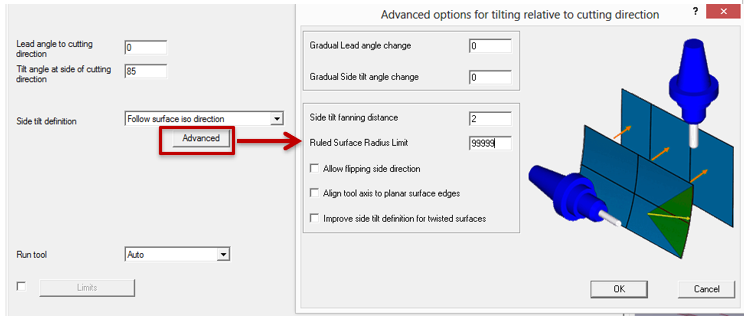

• 要手动强制正确方向，请将“直线曲面半径限制”设置为0或99999。

问题

在选择曲线进行模式化时，如何避免不必要的刀具矢量方向？

解决方案

在某些情况下，通过边缘选择曲线可能更容易。

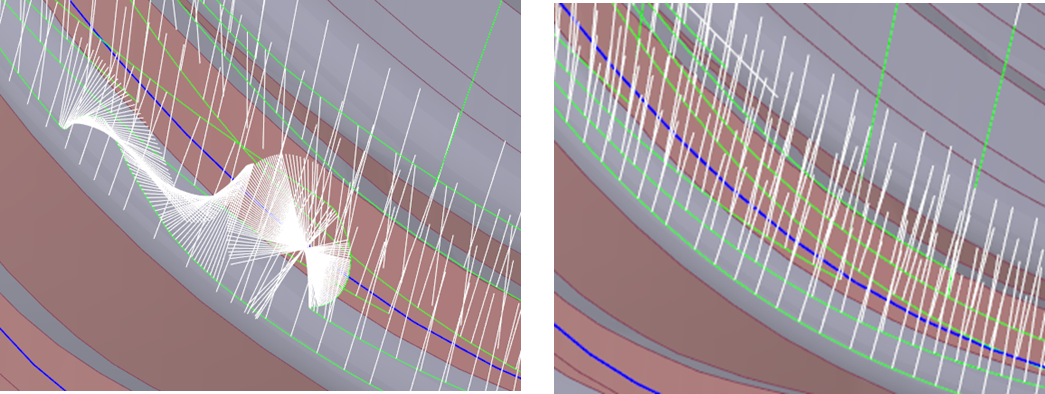

然而，在连接曲面难以计算的断裂边缘，该点的刀具运动产生了不必要的矢量。

在这种情况下，为了纠正这个问题，建议使用曲面选项进行曲线选择。这消除了断裂边缘带来的风险，并能适当地生成刀具路径和刀具矢量。

问题

什么是曲面边缘处理？

解决方案

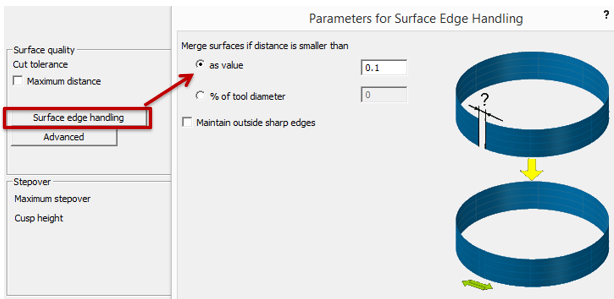

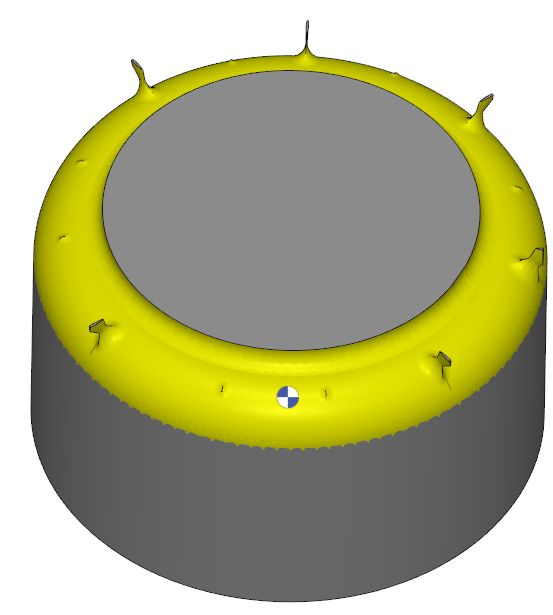

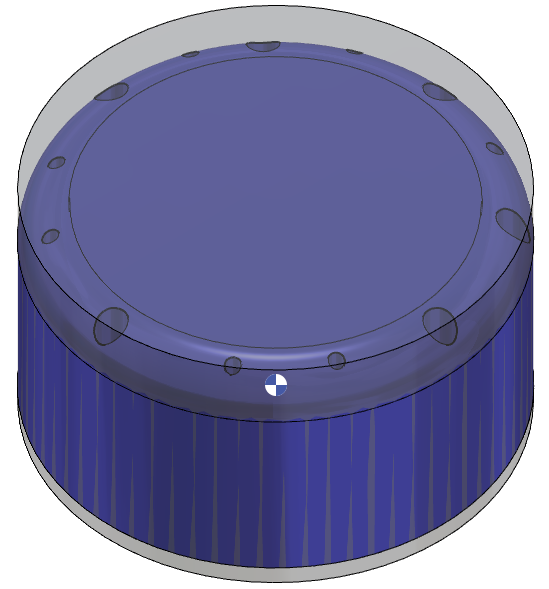

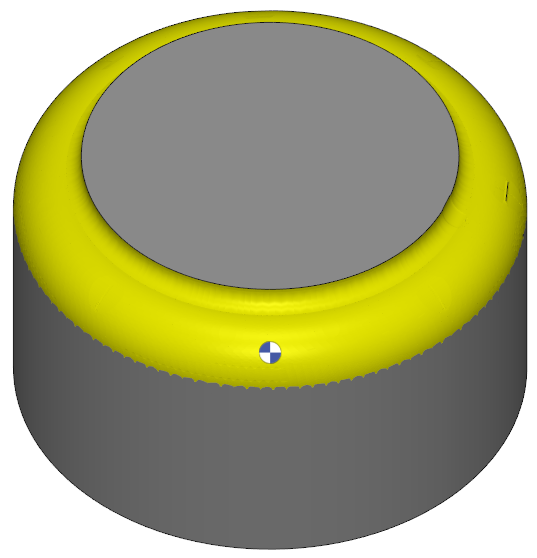

曲面边缘处理有助于防止常见的间隙、重叠和意外行为等问题，确保平滑准确的加工过程。合并曲面是解决边缘精度问题的有效方法。您可以将合并距离设置为固定值或刀具直径的百分比。

通过有效管理曲面边缘处理，您可以：

• 保持零件质量： 确保成品零件符合所需的规格和公差。

• 提高加工效率： 减少错误和返工的可能性，从而提高生产效率。

问题

激活内部刀具半径时会发生什么？

解决方案

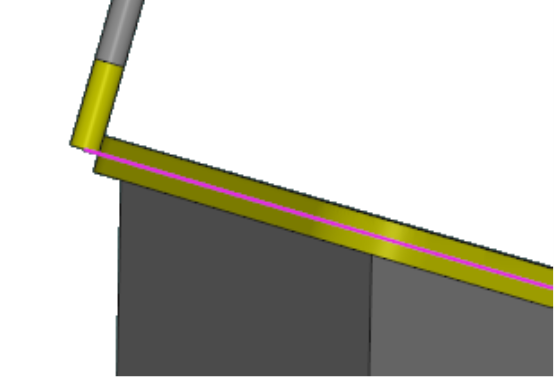

为了在笔式轨迹加工中保持足够的间隙，必须将内部刀具半径考虑在引导曲线或曲面的留料中。激活此选项会将刀具半径添加到指定的留料中，确保刀具路径与侧曲面保持切线关系，并具有径向偏移。

问题

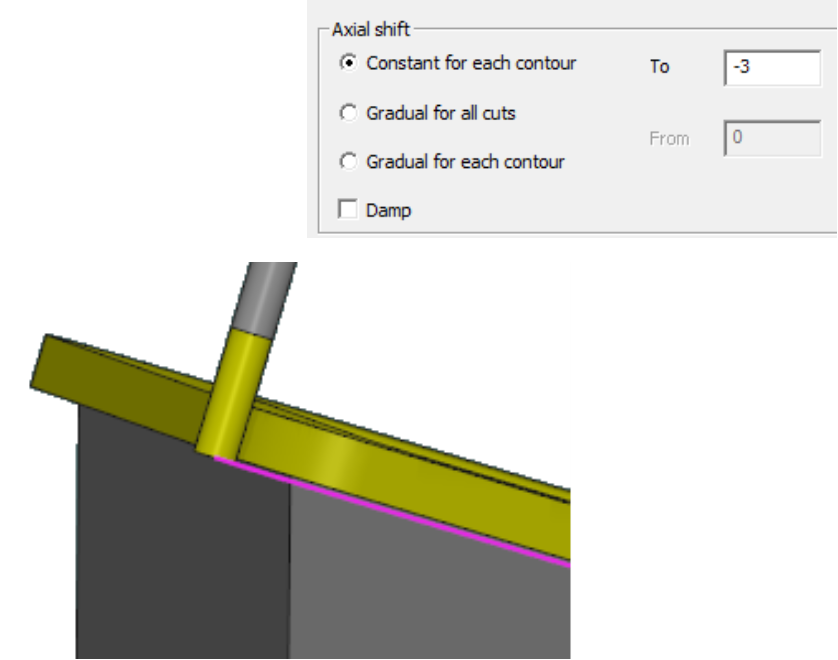

什么是轴向偏移？

解决方案

轴向偏移是沿刀具轴线应用的偏移。它可用于控制切削深度和刀具与工件的接触点。

轴向偏移的不同方法：

• 每个轮廓恒定： 轴向偏移均匀且恒定地应用于每个轮廓。

• 所有切削渐进： 轴向偏移随着每次切削逐渐增加，确保所有刀刃都被使用。

• 每个轮廓渐进： 轴向偏移在每个轮廓内逐渐增加。
