问题

在 3 轴铣削中，如何 避免 刀具 下刀到孔或型腔中 ?

解决方案

我们可以考虑两种方法，主要用于两种类型的型腔（孔或挖槽）

孔辨认 或 实体分析

您可以使用其中任何一个命令来自动创建已识别孔的停止面。

命令位于 设计>实体>特征

停止面

此方法是手动操作，因为您需要逐一封闭孔或型腔。但此方法适用于绝对任何需要覆盖的形状。

命令位于 设计>实体>曲面

问题

该 精加工 循环（或 等高 ）未加工到选定的 底部高度 ！为什么？如何修复？

解决方案

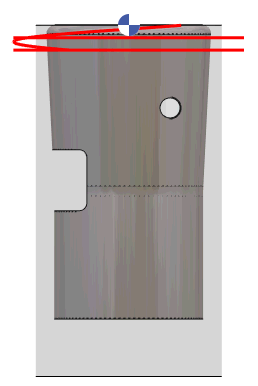

正在加工的工件有一个 倒凹角度 ，这就是为什么加工未到达底部高度的原因。

在相同情况下，粗加工/残料加工操作会向下进行；但精加工和等高循环用于精加工工件；它们的算法已优化，刀路更靠近工件并避免空切。

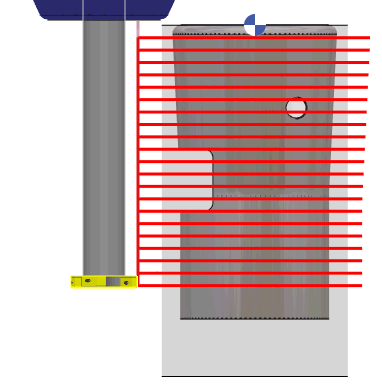

当然，有一个选项可以加工倒凹区域；您可以将其设置为 ON 并获得右侧的结果。

总之，如果零件具有倒凹形状，精加工和等高操作无法将其视为“圆柱体”。您可以选择粗加工/残料加工操作，或将倒凹加工设置为 Yes。

下载工件： Finishing.PCE
