编辑颜色可以单独更改整个实体和实体面的颜色。

此命令只能通过弹出菜单访问：右键单击要修改的实体。

简介

我们可以认为实体有 2 种颜色：

  • 通用颜色 ：分配给实体的所有面，

  • 面颜色 ：每个面可以有其自已的特定颜色。

对话框说明

当您右键单击实体并选择 编辑颜色 时，将打开一个对话框，显示实体面的列表：每个面都有一个内部 ID 号和实体的通用颜色。

顶部是 2 个主要选项：

  • 实体的通用颜色 ：单击颜色图标进入调色板，为整个实体选择新颜色。

  • 重置面的颜色 ：此按钮可将通用颜色应用于所有面，即使其中一些面已具有特定颜色。

其他补充选项：

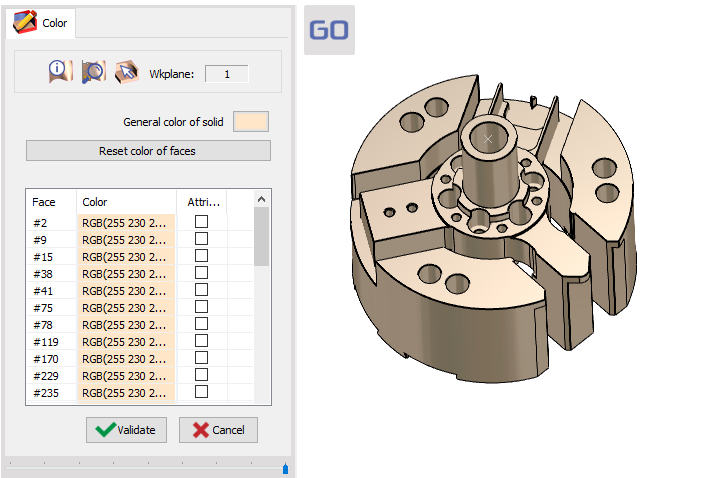

Edit Colors1.png

Icon 02.png

面的信息 ：单击此选项，然后单击实体上的面或列表中的面以获取其信息（原点、角度等）

Icon 03.png

缩放选择 ：当您在列表中单击一个面时，可以放大到该面附近并检查其位置。


实体选择 ：如果屏幕上有多个实体，您可以在它们之间切换。

更改面的颜色

2 种方法：

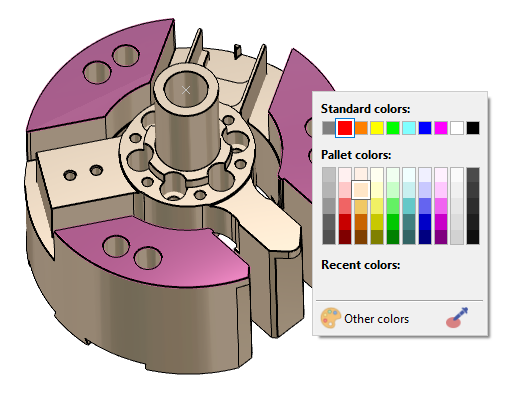

  • 在列表中选择面，然后右键单击以打开颜色调色板，

  • 或者通过直接在实体上单击来选择面，然后右键单击以打开颜色调色板。

在这两种情况下，您都可以执行 多重选择 通过使用 键盘上的 CTRL 键 .

为面（多个面）分配新颜色后，列表中的颜色也会更改，并且“属性”复选框会变为 ON。如果将其设置为 OFF，则面将恢复为通用颜色。

Edit Colors2.png

Edit Colors.png

▶️

您可以观看有关 编辑 颜色的视频 :

  • 对话框说明，

  • 更改通用颜色，

  • 更改面的多种颜色，

  • 重置颜色，

  • 补充选项说明。

彩色实体面的应用

有几种有趣的应用：

  • 在 HMF 模块中 ，您可以创建 带有专用颜色的孔模板 ：例如，红色用于攻丝孔特征，蓝色用于铰孔特征。如果实体具有与圆柱体相同的颜色，则可以自动应用孔特征。

  • 使用 Opelists ，您还可以通过 根据面颜色定义规则 来自动化加工！请阅读更多相关信息并观看视频： Opelists 自动参考 .

  • 在车削中，精加工操作可以通过 根据实体面的颜色设置不同的进给率 进行编程！视频在 最新消息页面 .
