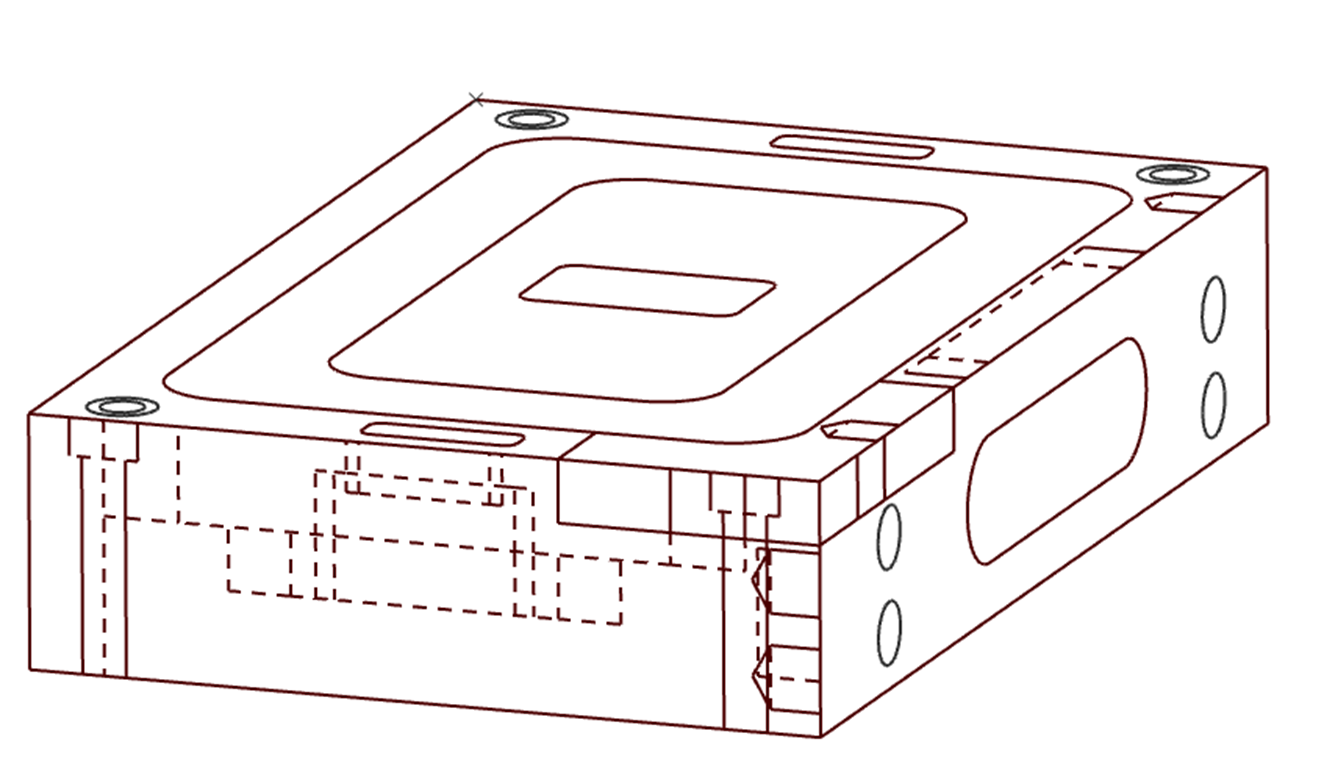

在 3D 中定位 2D 图纸的视图和细节。

您可以在页面底部观看视频： 点击此处

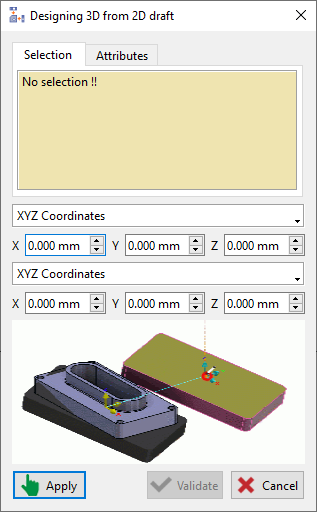

1. 访问 "从 2D 设计 3D" 命令：

• 导航到 "线架构" 模块。

• 在 "清除" 部分找到并选择 "从 2D 设计 3D" 命令。

2. 选择并定位右视图：

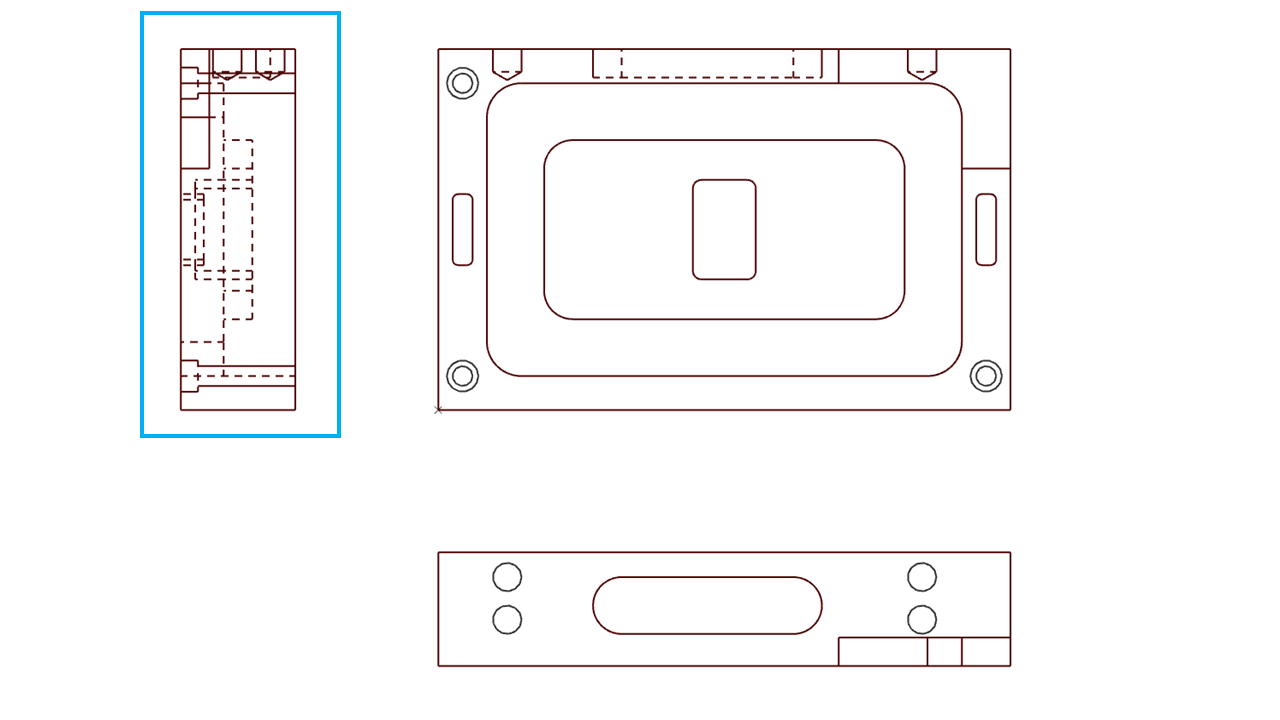

• 选择： 在右视图中用选择框框选工件的右视图。

• 确认选择： 在选定区域内右键单击并选择 "确认选择"。

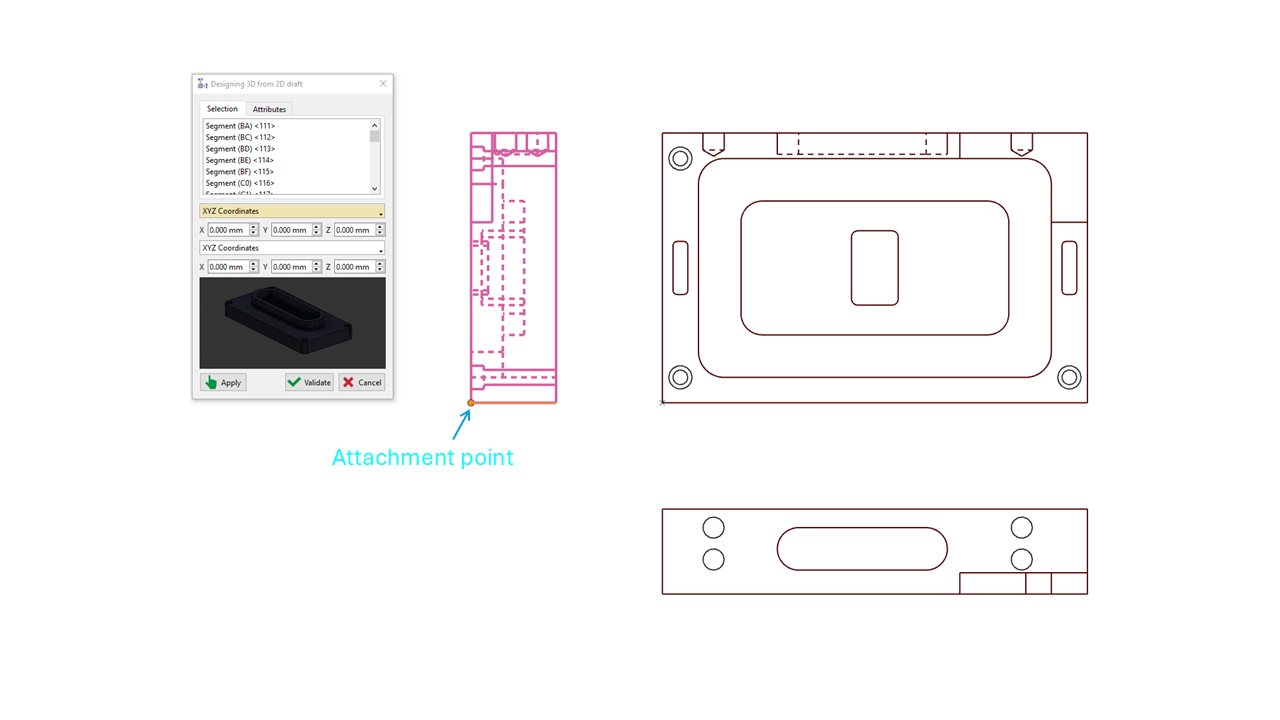

3. 定义附着点： 选择右视图上的一个特定点作为附着点。

   • 在此示例中：选择右视图的左下角。

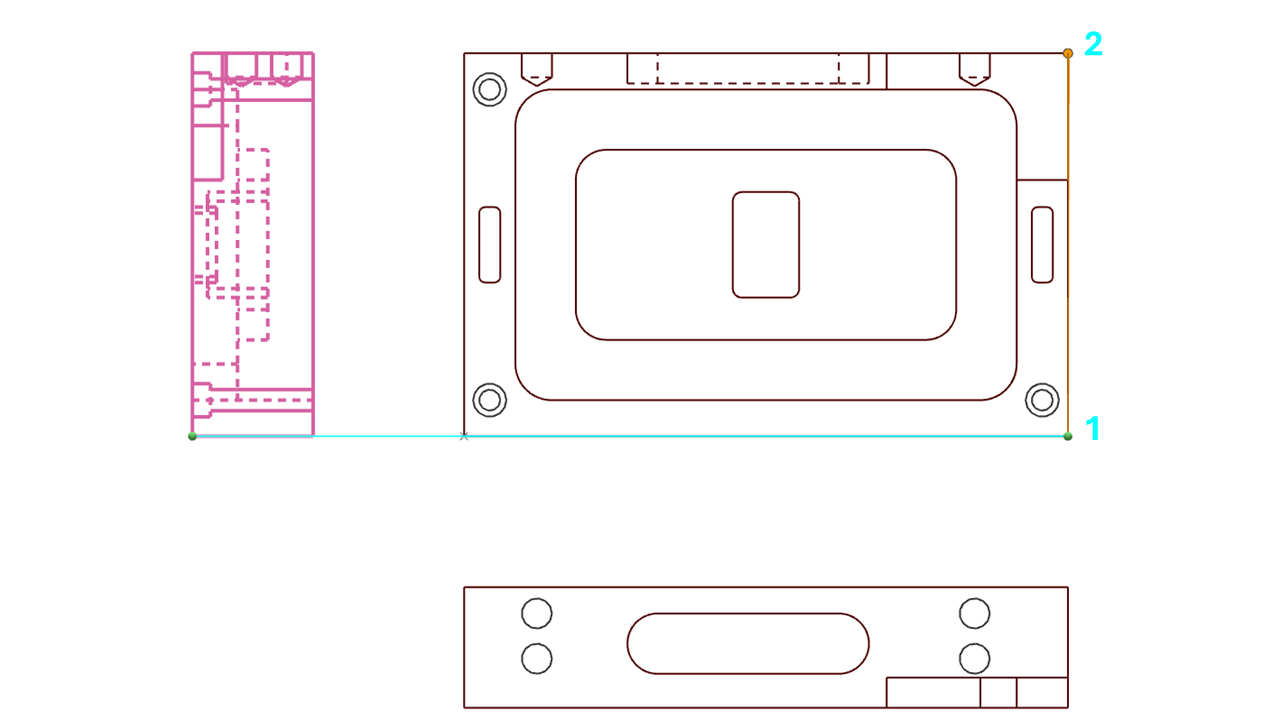

4. 确定附着线：

   • 选择顶视图右侧的垂直线。

   • Define the line by selecting its starting point (bottom 1 ) and ending point (top 2 ).

4. 验证或调整：

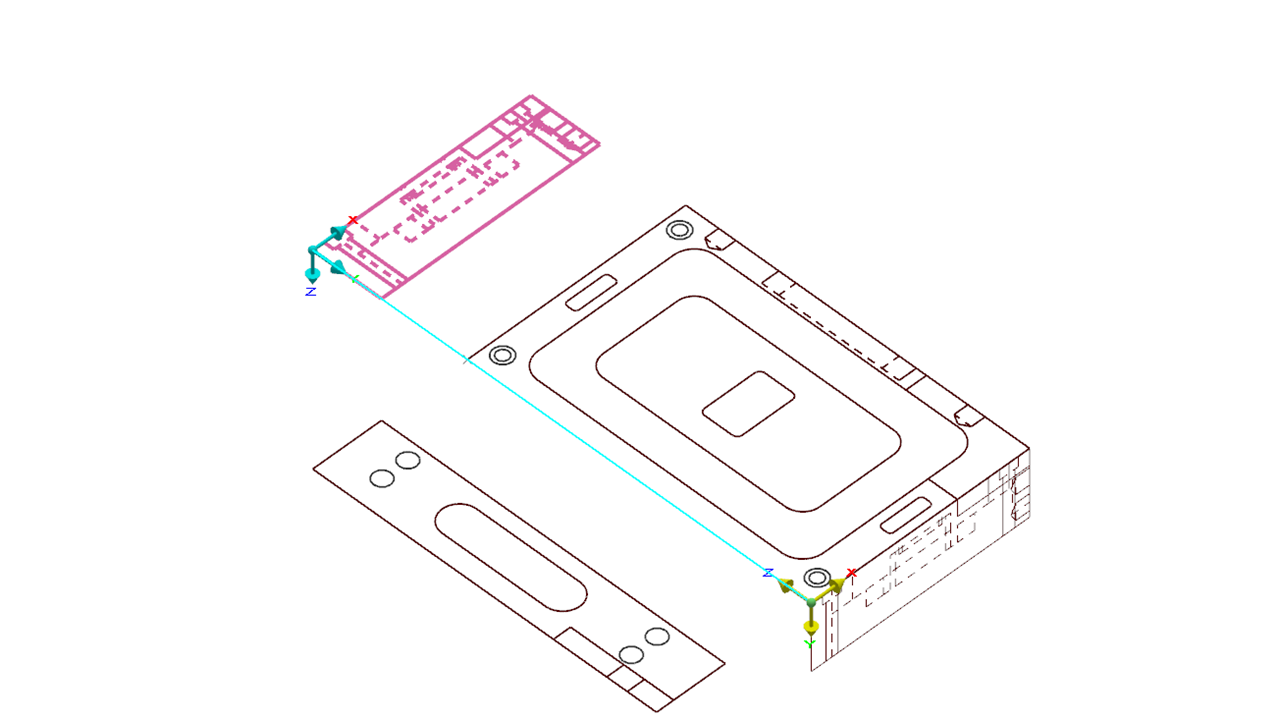

• 验证对齐的右视图的预览。

• 利用提供的坐标系旋转或平移视图。

• 单击 "验证" 确认放置并创建关联平面。

5. 定位剩余视图：

• 对 2D 图纸中的每个剩余视图重复步骤 2 到 4。

您可以观看有关从 2D 设计 3D 全过程的视频：
