设计曲线
|
打开线架菜单并选择曲线图标。在平面上单击至少两个位置以定义曲线路径。 |
|
闭合曲线 |
创建开放曲线后，单击曲线菜单中的“闭合曲线”功能，将端点连接到起点，形成闭合回路。 |
|
起点相切 |
此功能允许您在曲线的起点定义一个平滑、连续的连接。您可以指定切线方向，以实现与其他曲线或线段的无缝过渡。 |
|
终点相切 |
与“起点相切”类似，但应用于曲线的终点。这可确保与其他元素连接时具有平滑的流动。 |
编辑曲线
这些功能可通过线架菜单的“绘图完成”部分访问，并允许对您的曲线进行进一步操作：
|
修剪/延伸 |
通过指定新的端点来剪切或延长曲线。 |
|
分割 |
在特定点将曲线分割成多个段。 |
|
合并 |
将两个或多个选定的曲线段合并为一条曲线。 |
|
转换为圆弧/线段 |
在平滑圆弧和直线段之间更改曲线段的类型。 |
|
|
|
|

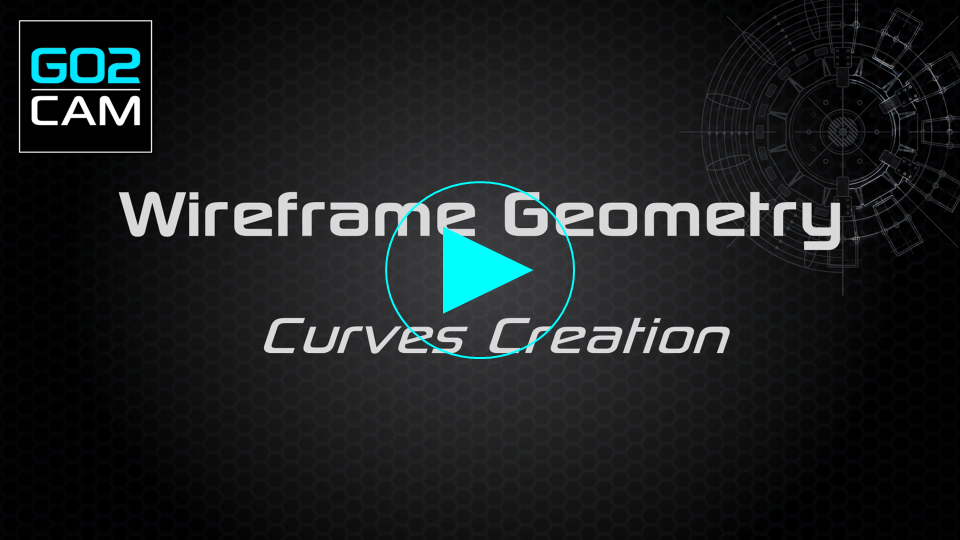

The included video demonstrates curve creation and editing in an older software version. While the core functionalities remain the same, the menus and their locations might have changed in newer releases.
