介绍

轮廓线 可以设计用于限制加工。有几种自动形状可用,包括矩形和椭圆/圆形,并且还可以即时手动创建。

▶️ 观看页面底部的视频: 点击此处

主要优点:

  • 避免设计线架几何体,

  • 轮廓线仅用于当前循环,然后自动隐藏,

  • 限制区域可以在之后进行编辑和修改,以根据生成的刀具路径进行调整。

创建自动限制区域

单击图标;创建/编辑限制轮廓线,视图自动强制为“顶视图”,

选择 区域类型 :椭圆(或圆形)、矩形或手动,

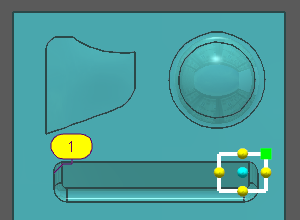

单击零件以定位限制区域:一旦定位,轮廓线即可修改。

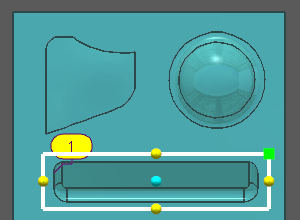

调整规则:

  • 移动 区域,使用 清晰的蓝色 点,

  • 延伸 形状向多个方向,使用 黄色 点,

  • 旋转 区域,使用 绿色 方形。

在创建区域期间,有几个图标可用:

能够撤销操作并返回上一步 [1]

取消当前区域 [2]

验证当前区域 [3]

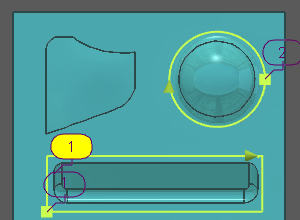

可以为相同的加工选择创建多个区域。

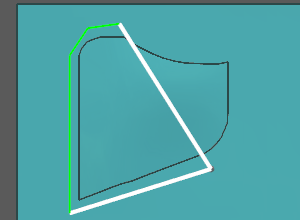

手动创建过程:

区域必须通过即时单击点手动创建。或者,可以调用网格(使用 CTRL 键)来选择实体或几何体的边。

  • 在区域类型中选择手动,

  • 逐个单击所有点,

  • 要修改最后创建的点,请单击撤销

  • 要取消整个区域,请单击红色十字

  • 区域完成后,单击绿色勾号

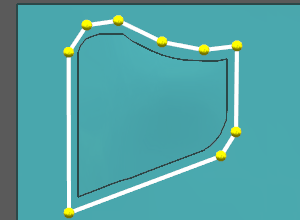

此时,可以进行大量调整 :

  • 移动 每个创建的黄色点,

  • 插入 点,通过在所需点双击来插入现有点之间的点。

  • 删除 点,使用 橡皮擦图标

  • 返回 到上一步 使用撤销图标

  • 最后,使用绿色勾号验证当前区域

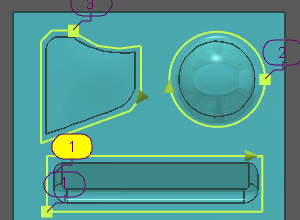

定义了三个限制区域:完成几何选择。

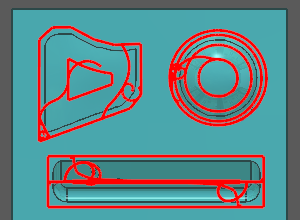

加工 结果 :在策略页面中,可以根据限制区域调整加工:内部、在、外部等。

▶️ 观看关于自动限制区域的视频。
