Menu này được sử dụng để cấu hình môi trường máy nhằm cho phép mô phỏng gia công.
Đối với các phép toán gia công, người dùng sẽ cần xác định dao và đồ gá trước.

Khi nhấp vào menu Công cụ, người dùng sẽ được nhắc thiết lập dao.

Cây dao hiển thị tất cả các dao cần thiết cho quy trình gia công.

Trong mục “Dao cần lắp”, bạn sẽ tìm thấy các dao chưa được lắp.

Trong mục “Băng chuyền/ Tháp dao”, bạn sẽ thấy băng chuyền dao của máy, liệt kê các dao đã được lắp.

Để lắp một dao, kéo và thả nó từ vị trí Giá đỡ dao đến Ổ chứa phù hợp trong băng chuyền. Chèn một đầu kẹp dao cho mỗi dao nếu chúng chưa được định nghĩa.

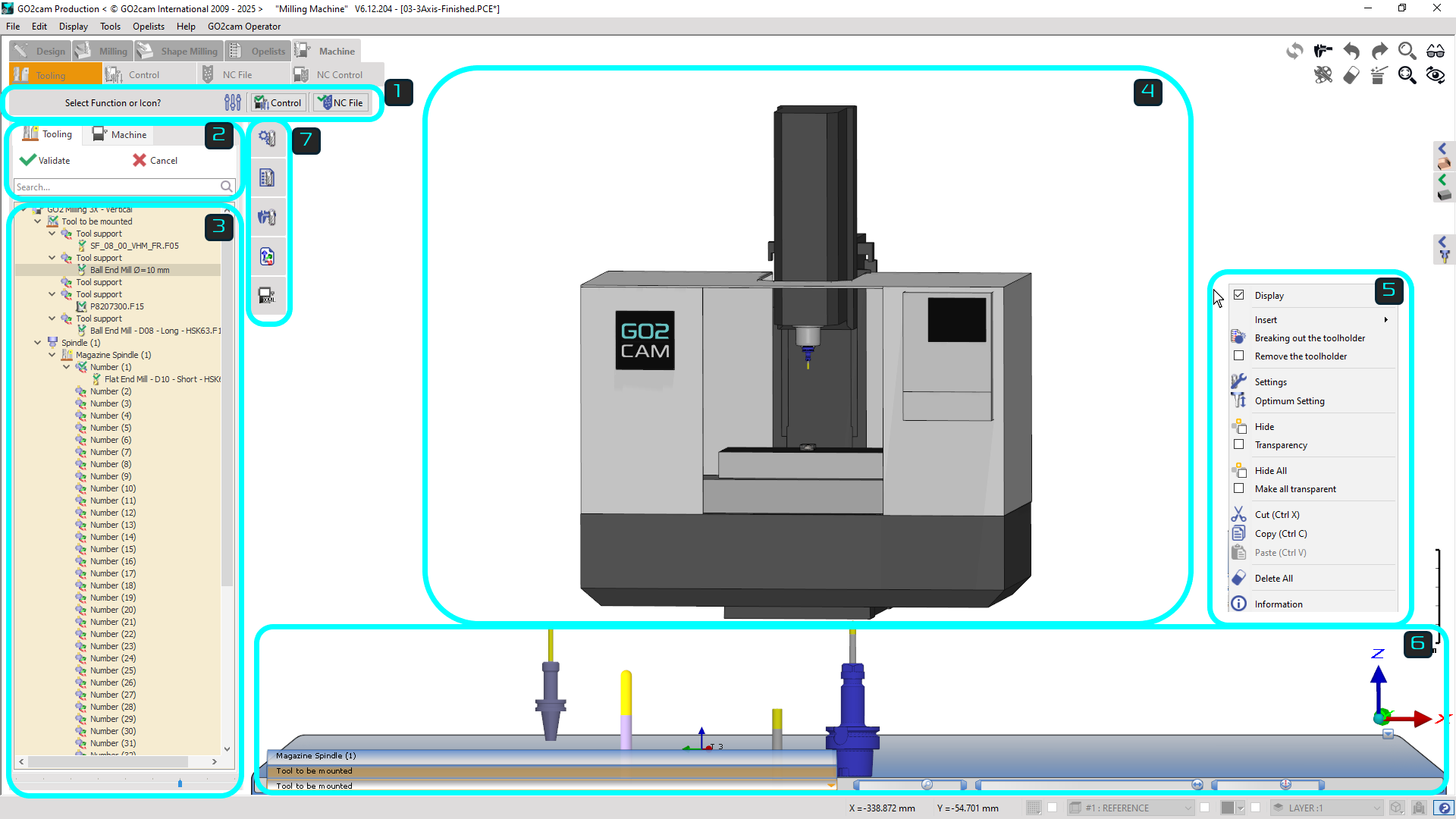

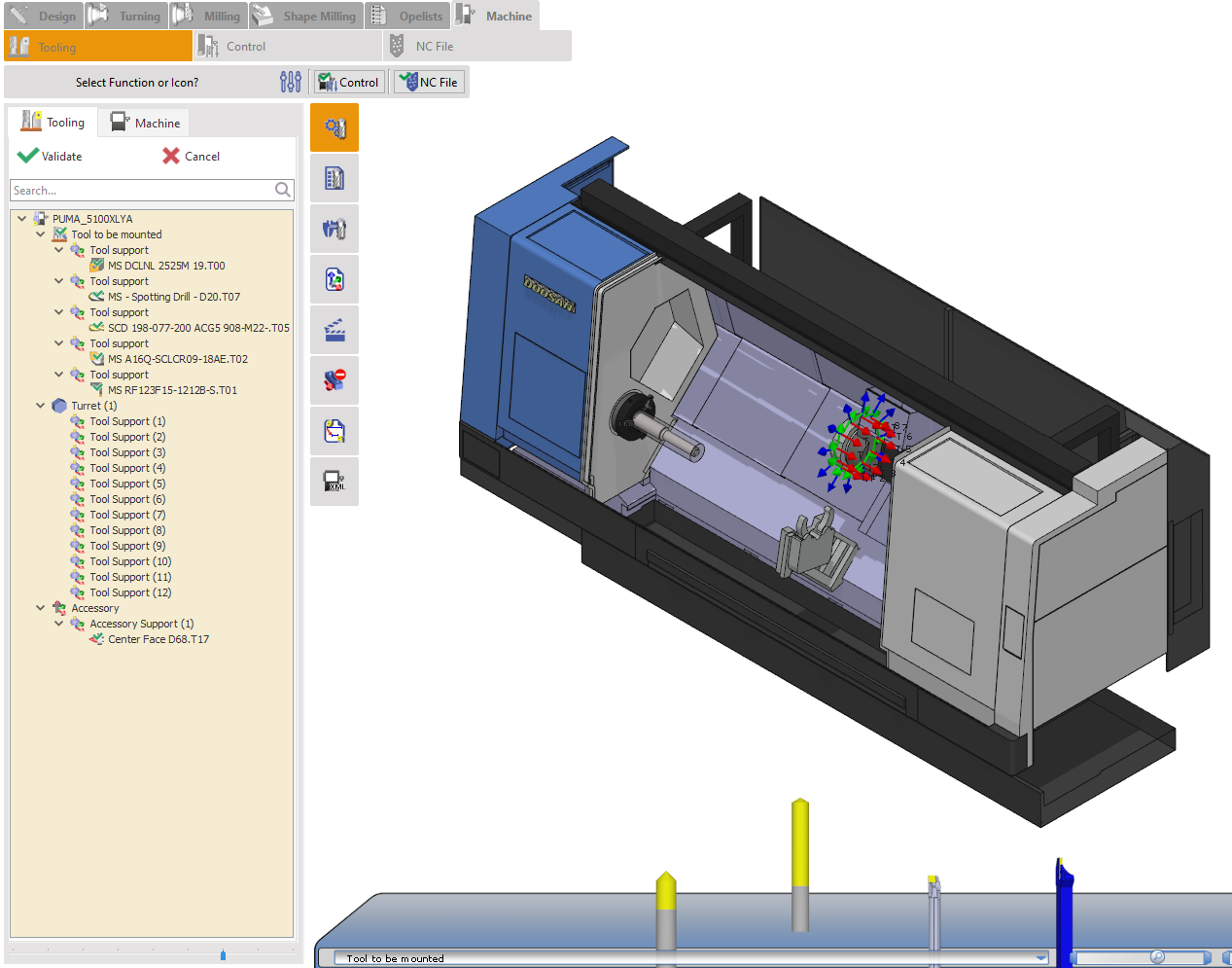

Tab phụ Máy hiển thị cài đặt của máy.

Thanh công cụ: Cung cấp cài đặt cho hiển thị đồ họa, phát hiện va chạm, xác nhận và chuyển đến menu điều khiển, xác nhận và gọi bộ xử lý hậu kỳ.

Tab cây công cụ: Có hai tab; tab Công cụ chính cho tất cả các cài đặt của dao trên máy và tab Máy cho các chức năng hiển thị của các bộ phận máy.

Cây công cụ: Cây liệt kê tất cả các trục lắp dao trên máy. Nó được phân chia thành danh sách các dao cần lắp và các giá đỡ/tháp dao/trục chính nơi các dao có thể được lắp.

Cửa sổ đồ họa: Mô hình 3D của máy và các bộ phận của nó cùng các trục lắp dao có thể tương tác và lắp dao, đầu kẹp dao thủ công. Điều này cung cấp sự hiểu biết trực quan về các cài đặt.

Menu bật lên: Các menu bật lên khác nhau có sẵn với các chức năng khác nhau cho mỗi phần, chẳng hạn như cây, dao/đầu kẹp dao, cửa sổ máy, v.v.

Giá đỡ dao: Các mô hình 3D của danh sách các dao cần lắp hoặc đã lắp được hiển thị trên giá đỡ ở dưới cùng. Người dùng có thể kéo và thả dao từ đó vào máy, thêm đầu kẹp dao, v.v.

Lệnh Thanh công cụ : Menu này cung cấp các cài đặt nâng cao cho quy trình công cụ và gia công.

Xem video mô tả giao diện và chức năng của chúng.

Thao tác chung

Môi trường Công cụ bao gồm các tính năng hữu ích, nhưng thao tác với các mô hình 3D phức tạp (như tháp dao đa trục) có thể khó khăn. Người dùng nên sử dụng bộ lọc và điều khiển chuột để cải thiện định vị mô hình và tránh các vật cản trực quan.

Thao tác Giá đỡ dao

Giá đỡ dao là một xe công cụ tương tác 3D được sử dụng để thiết lập trước khi gia công. Nó cho phép thu phóng, xoay và lọc để kiểm tra dao và chỉ hiển thị những dao đã được nạp vào băng chuyền máy. Sau khi dao được lắp, giá đỡ có thể được thu nhỏ lại vì mục đích chính đã hoàn thành.

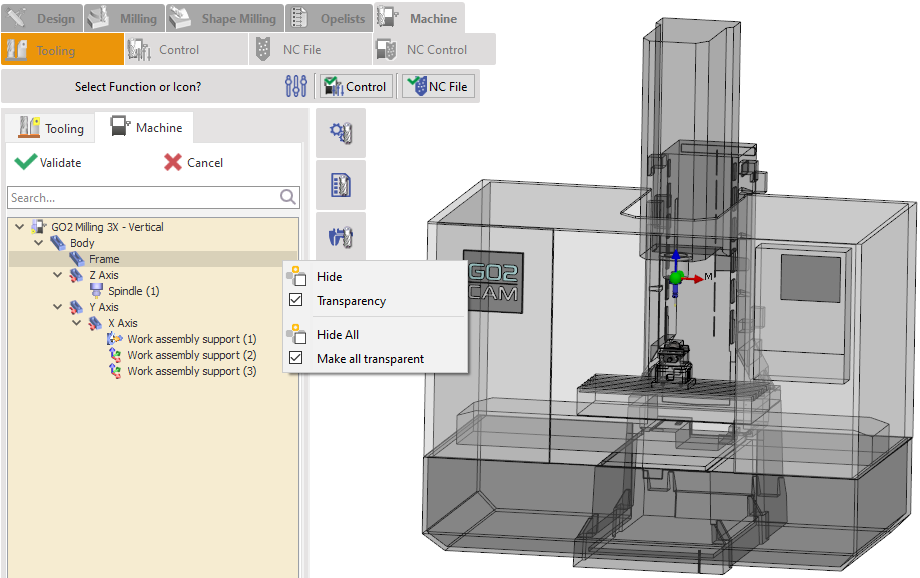

Tab cây máy

Trong môi trường MTE, tab Cây máy cho phép người dùng ẩn, hiển thị hoặc làm cho các bộ phận máy 3D trở nên trong suốt, không giống như tab Cây công cụ, chỉ giới hạn ở dao và đầu kẹp dao. Nó liệt kê tất cả các bộ phận máy để dễ dàng truy cập và cho phép di chuyển các bộ phận bị ràng buộc để thao tác 3D chính xác.

Trong menu công cụ, bạn sẽ tìm thấy một mục có nhãn ‘Dao cần lắp’ . Mỗi giá đỡ dao trong mục này chứa một dao cần được lắp. Để lắp dao thủ công, chỉ cần kéo và thả nó từ mục ‘ Dao cần lắp ’ đến một giá đỡ dao có sẵn trên tháp dao hoặc trục chính của bạn.

Ví dụ:

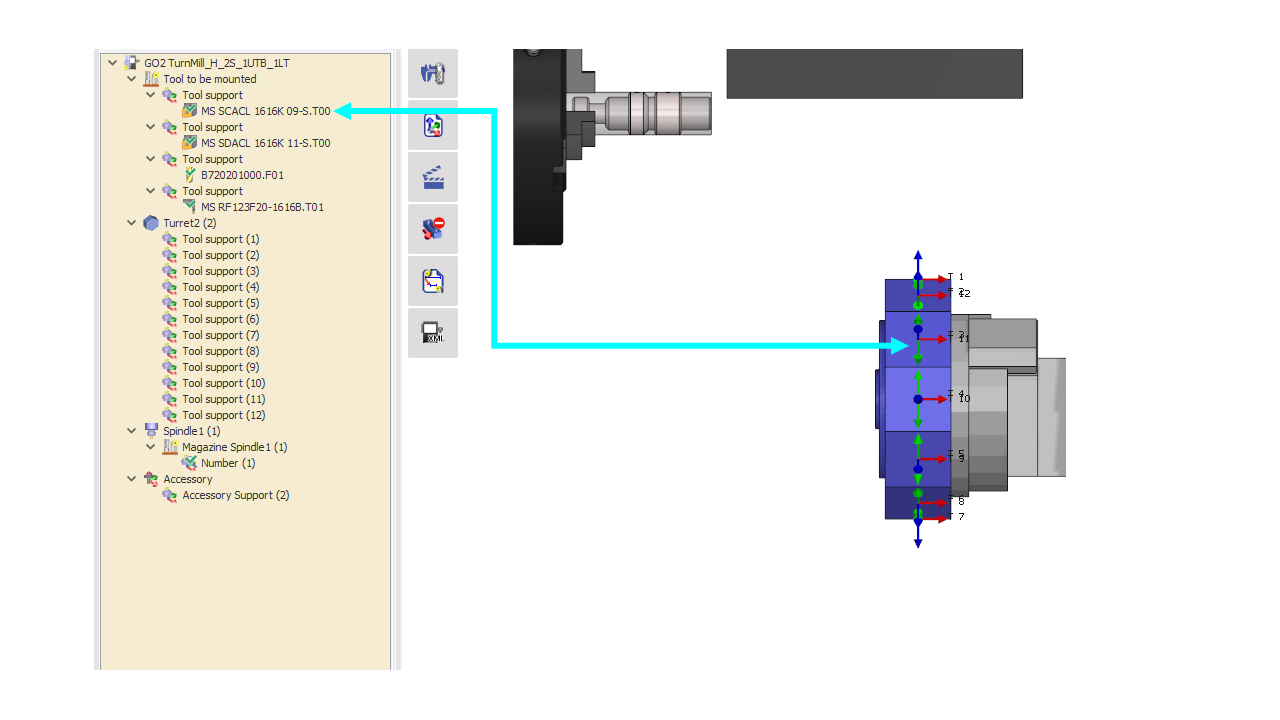

Trong các hình ảnh được cung cấp, dao ‘MS RF 123F20-16168.T01’ được kéo và thả vào Tháp dao 2, Giá đỡ dao (1) .

1. Hình 1 cho thấy vị trí ban đầu của dao trong mục ‘Dao cần lắp’ mục.

2. Hình 2 hiển thị dao sau khi nó đã được đặt vào giá đỡ dao của tháp dao.

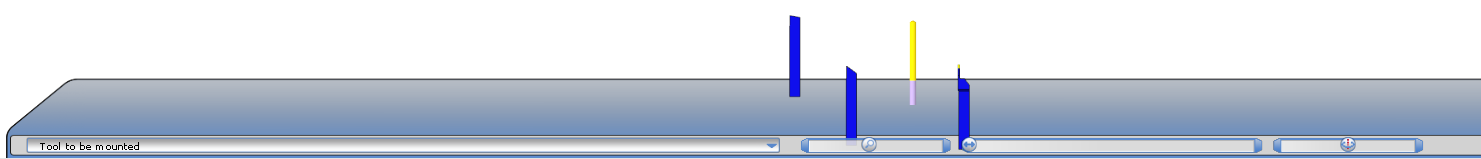

Trong Giao diện Công cụ MTE, bạn sẽ thấy một giá đỡ ở dưới cùng( được hiển thị trong Hình 3 ) chứa các dao sẵn sàng để lắp. Để lắp dao thủ công, chỉ cần kéo và thả mô hình 3D vào giá đỡ dao mong muốn trên tháp dao hoặc trục chính, mỗi giá đỡ được dán nhãn bằng một hệ thống trục được đánh số để dễ nhận dạng.

Trong mục "Dao cần lắp" ( được hiển thị trong Hình 1 ), bạn có thể lắp dao bằng cách kéo chúng trực tiếp đến tháp dao hoặc trục chính của bạn. Quy trình lắp ráp rất đơn giản:

1. Chọn dao trong cây công cụ

2. Kéo nó trong khi giữ nút chuột trái

3. Thả nút và nhấp vào giá đỡ dao mong muốn trên tháp dao hoặc trục chính

Tại đây bạn có thể xem video minh họa các phương pháp khác nhau để thực hiện lắp dao thủ công trên máy MTE.

Mới

Tùy chọn này loại bỏ tất cả các dao hiện đang được lắp trên trục chính hoặc tháp dao, cho phép bạn bắt đầu lại với một thiết lập dao mới.

Mở

Mở tệp FMO hiện có

Lưu thành…

Lưu tất cả cấu hình dao trên máy dưới dạng tệp FMO

Thiết bị giữ công việc

Các thiết bị giữ công việc/WAG có thể được truy cập và cấu hình nhanh chóng bằng cách nhấp chuột phải vào máy trong cây hoặc cửa sổ 3D.

• Lệnh này có sẵn dưới dạng tùy chọn menu bật lên khi chưa có cài đặt Chi tiết nào được lập trình.

• Trong tab Máy, cài đặt cho bộ phận đã thêm có thể được truy cập bằng cách nhấp chuột phải vào cây hoặc cửa sổ 3D.

Gán dao của máy

Tự động thay thế các dao được định nghĩa trong chu kỳ bằng các dao tương thích đã được lắp trên máy (dưới dạng tệp FMO). Nhấp vào liên kết để biết chi tiết.

Danh sách dao

Mở danh sách dao

Xóa tất cả đầu kẹp dao

Loại bỏ tất cả đầu kẹp dao rắn trên máy

Xóa tất cả

Loại bỏ mọi dao và đầu kẹp dao được lắp trên máy

Hiển thị

Để ẩn/hiển thị giá đỡ dao

Tâm-Tâm

Để điều chỉnh khoảng cách giữa các dao trên giá đỡ dao.

Chèn

Cho phép bạn thêm một đầu kẹp dao rắn hoặc tiêu chuẩn

Ẩn

Ẩn/Hiển thị dao và đầu kẹp dao được gắn vào giá đỡ dao đã chọn trong môi trường 3D

Độ trong suốt

Làm cho bộ phận được chọn trong suốt trong môi trường 3D

Ẩn tất cả

Ẩn nhóm bộ phận đã chọn trong môi trường 3D

Làm tất cả trong suốt

Làm cho nhóm bộ phận đã chọn trong môi trường 3D trở nên trong suốt

Thay đổi vị trí

Cho phép di chuyển các bộ phận của giá đỡ dao hiện tại đến một vị trí lắp dao khác trên máy. Điều này có thể là đến một tháp dao hoặc giá đỡ khác, một vị trí giá đỡ dao khác trên tháp dao hoặc thậm chí một vị trí ổ chứa khác trong cùng một giá đỡ dao nếu có.

Cắt

Loại bỏ các bộ phận khỏi giá đỡ dao đã chọn (được giữ trong bảng nhớ tạm) có thể được dán vào một giá đỡ dao khác.

Sao chép

Tạo một bản sao của dao đã chọn vào bảng nhớ tạm

Dán

Chèn dao từ bảng nhớ tạm

Lắp ráp tự động trên

… Các tháp dao và/hoặc giá đỡ của máy.

Đối với dao đã chọn, người dùng chọn tháp dao hoặc giá đỡ để lắp dao, đây là một loại lắp ráp bán tự động.

Phá vỡ đầu kẹp dao

Tách rời các đầu kẹp dao tiêu chuẩn và dao của nó để có thể thay thế đầu kẹp dao

Lập chỉ số tháp dao

Đối với các tháp dao không đồng trục, gán thủ công các vị trí trụ dao.

Cài đặt

Dao có thể được điều chỉnh bằng cách sửa đổi độ dài hiệu dụng của chúng (giá trị có thể điều chỉnh), tịnh tiến hoặc xoay chúng. Trong quá trình điều chỉnh, các giá trị đo dao—Độ dài hiệu dụng, Tịnh tiến X/Y/Z và Xoay Y/Z—được tính toán và hiển thị động.

Cài đặt nhóm

Nó cho phép cấu hình tập thể các tham số dao, chẳng hạn như đối với các dao trên giá đỡ trong gia công kiểu Thụy Sĩ.

Đảo hướng dao

Xoay dao 180°.

Cài đặt tối ưu

Chỉ trong phay, nó tự động thay đổi thành độ dài hữu dụng chính xác.

Thông tin

Cho phép lấy đặc điểm của dao, bao gồm danh sách các chu kỳ sử dụng dao này.
