Môi trường máy công cụ (MTE), một mô-đun tùy chọn trong GO2cam, hoạt động như một môi trường gia công ảo để mô phỏng và tối ưu hóa quy trình trước khi gia công thực tế bắt đầu.

Các chức năng chính

  • Mô phỏng quỹ đạo dao chân thực: MTE khác biệt bằng cách mô phỏng không chỉ quỹ đạo dao đã lập trình mà còn cả các chuyển động giữa chu kỳ, thay đổi dao và các hành động của máy (chuyển động trục, quay bàn) được tính toán trước bởi bộ hậu xử lý dành riêng cho máy. Cách tiếp cận toàn diện này cung cấp một biểu diễn rất chân thực của toàn bộ quy trình gia công.

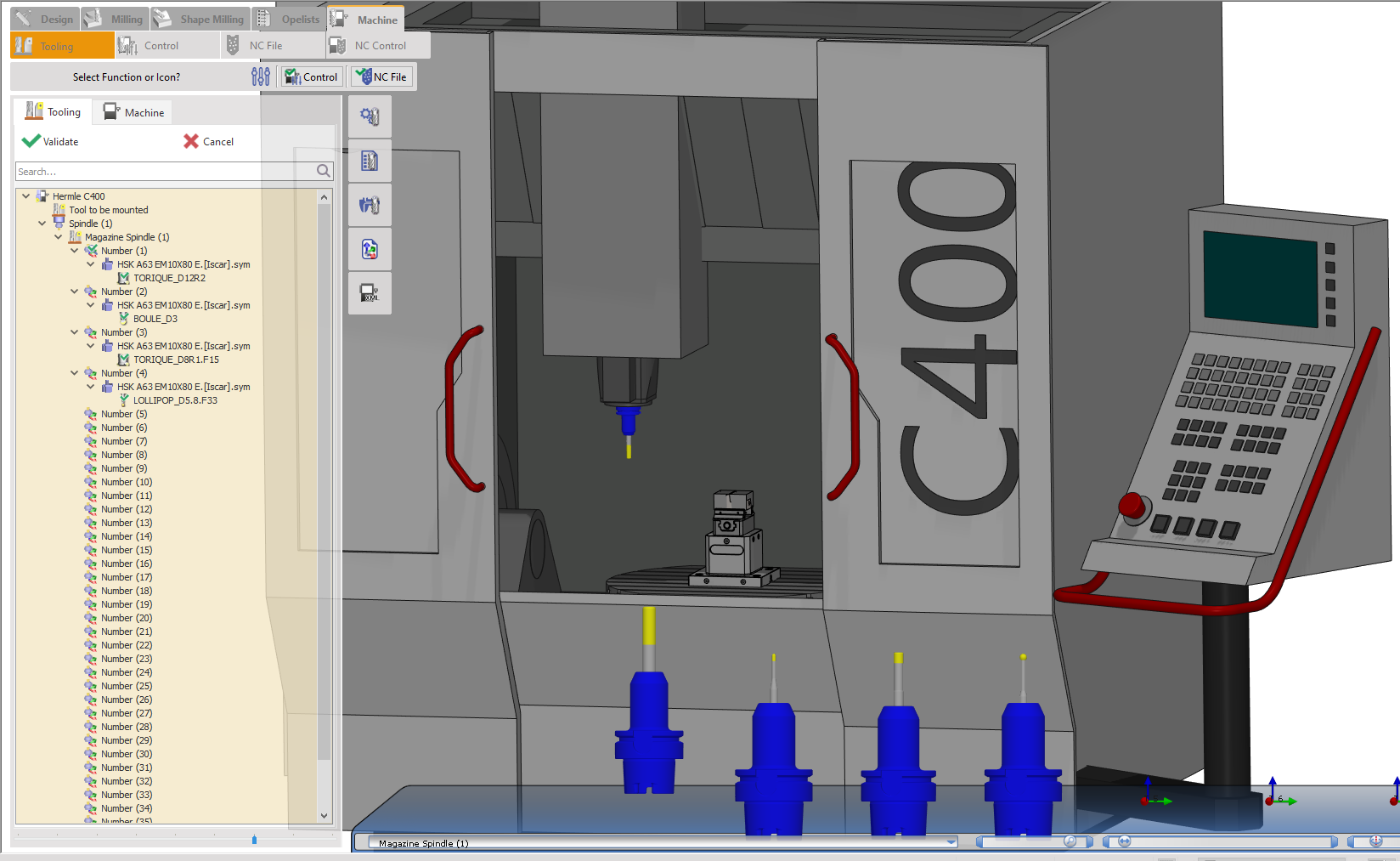

Ví dụ về MTE trong Phay

  • Định nghĩa và quản lý dao đơn giản hóa: MTE hợp lý hóa quy trình định nghĩa và gán số cho các dao được sử dụng trong dự án gia công. Giao diện thân thiện với người dùng này đảm bảo tổ chức dao hiệu quả và giảm nguy cơ lỗi.

Nguyên tắc

  • Phụ thuộc vào bộ hậu xử lý: Không giống như các mô phỏng CAM thông thường, MTE dựa vào tệp máy với bộ hậu xử lý đã tải. Dữ liệu bộ hậu xử lý này cung cấp thông tin quan trọng về các chuyển động giữa chu kỳ và hành động của máy, cho phép MTE tạo ra một mô phỏng có độ chính xác cao.

  • Định nghĩa động học máy: MTE yêu cầu một mô hình CAD 3D được định nghĩa trước của máy công cụ cụ thể được sử dụng trong quy trình sản xuất. Mô hình này, được định dạng ở định dạng tệp X_T, mô tả chính xác động học (chuyển động) của máy. Việc tạo mô hình này thường liên quan đến sự hợp tác với kỹ thuật viên từ GO2cam International hoặc đại lý bán hàng để đảm bảo khả năng tương thích với bộ hậu xử lý.

Khả năng tương thích máy

MTE cung cấp khả năng tương thích ấn tượng trên nhiều loại máy công cụ, tích hợp liền mạch với hầu hết các thiết lập gia công thông thường. Tính linh hoạt này cho phép người dùng tận dụng các khả năng của MTE cho một loạt các ứng dụng sản xuất.

Kích hoạt mô-đun MTE trong giấy phép GO2cam của bạn sẽ mở ra một tab mới. Tab này cung cấp ba menu chuyên dụng cho:


  1. Công cụ : Menu này cho phép bạn định nghĩa và quản lý các dao bạn sẽ sử dụng trong dự án gia công của mình. Điều này bao gồm việc gán số dao và đảm bảo khả năng tương thích với thiết lập máy bạn đã chọn.

  2. Điều khiển : Menu Điều khiển cung cấp một bộ tùy chọn toàn diện để thao tác và tùy chỉnh môi trường mô phỏng MTE. Bạn có thể sử dụng menu này để bắt đầu, tạm dừng và điều chỉnh quá trình phát lại mô phỏng, hoặc truy cập các chế độ xem và cài đặt cụ thể để phân tích chi tiết hơn.

  3. Tệp NC: This menu facilitates interaction with the NC file that drives the MTE simulation. You can potentially access information within the NC file, such as specific toolpaths or machine commands, for further verification and optimization of your machining process.

▶️ Xem video giới thiệu MTE với một ví dụ.
