Định nghĩa

Để lưu trữ dao và đầu kẹp dao với các đặc tính cụ thể (bù chiều dài, đường kính, chiều dài sử dụng, v.v.), chúng ta có thể tạo các tệp Công cụ (.FMO).

Các tệp này cho phép lưu nhiều cấu hình dao và đầu kẹp dao để sử dụng sau này trên máy. Ngoài ra, tệp FMO độc lập với máy và có thể được sử dụng cho nhiều máy.

Tạo tệp FMO

Có 3 phương pháp để lưu cấu hình công cụ vào tệp FMO.

Không có chi tiết:

  1. Tải một tệp máy bao gồm tệp mô hình 3D (.mcb)

  2. Trong menu Công cụ MTE, chèn một số dao và/hoặc đầu kẹp dao vào Giá đỡ dao

  3. Xác nhận → tệp FMO được lưu trong thư mục Kinemac.

Không có chi tiết nhưng có dao cố định hoặc dao chuẩn bị trong tệp máy:

  1. Tải tệp máy này bao gồm tệp mô hình 3D (.mcb)

  2. Trong menu Công cụ MTE, nhấp vào Lắp ráp tự động ,

  3. Xác nhận → tệp FMO được lưu trong thư mục Kinemac.

Với chi tiết đã gia công:

  1. Chi tiết được lập trình với nhiều dao

    1. Nhấp vào nền

    2. hoặc nhấp vào tên máy hoặc bộ phận (trục chính, tháp dao) trong cây

  2. Chọn Lưu thành…

  3. tệp FMO được lưu trong thư mục Kinemac.

Saving FMO.png

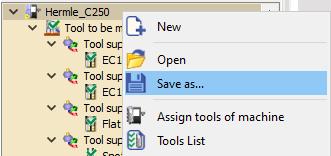

Right click on Tree.png

Sử dụng tệp FMO

  1. Khi chọn máy, chỉnh sửa máy và chọn tệp công cụ cố định mong muốn trong mô-đun gia công (tiện, phay).

  2. Trong tệp máy:

  • Đi tới tab Chuyển động

  • Chọn tệp FMO mong muốn

  • Nhấp OK, sau đó lưu các thay đổi dưới máy.

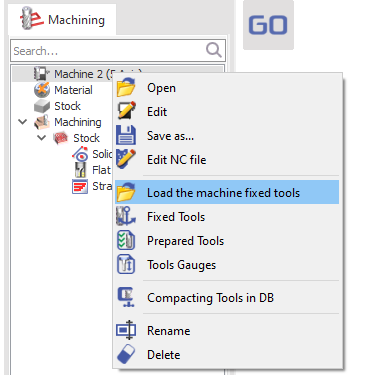

Nhấp chuột phải vào máy

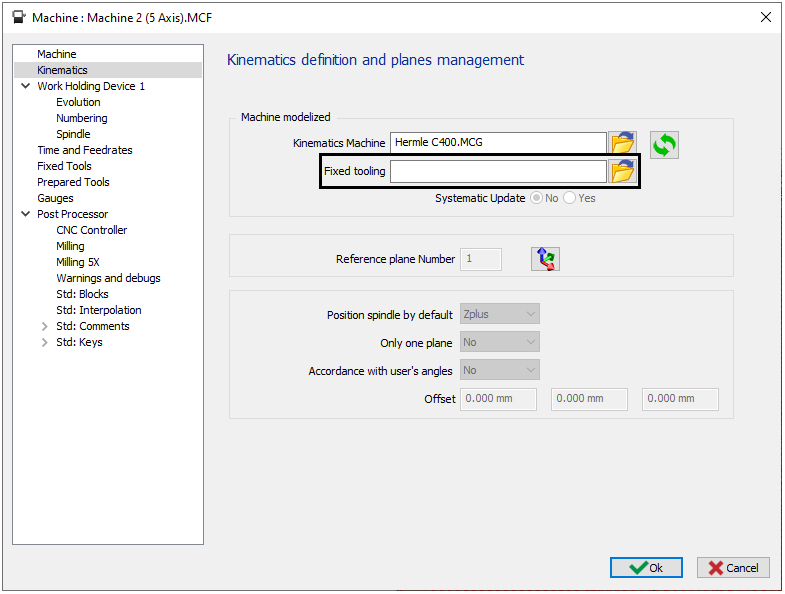

Trong Tệp Máy

Tùy chọn Cập nhật hệ thống trong tệp Máy:

  • KHÔNG : một thay đổi trong menu Công cụ không thay đổi tệp FMO.

  • CÓ : một thay đổi trong menu Công cụ thay đổi tệp FMO → Các tệp FMO tự động theo dõi trạng thái công cụ trên máy.

▶️ This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

Gán Dao của Máy


Lệnh này được thiết kế để đơn giản hóa quá trình chuyển đổi từ lập trình sang sản xuất bằng cách tự động thay thế các chu kỳ dao chung chung hoặc giữ chỗ bằng các dao thực tế được lắp trên máy.

Lệnh Gán Dao của Máy có thể được truy cập bằng cách nhấp chuột phải vào máy hoặc mục Dao cần lắp .

Khi được chọn, một cửa sổ hội thoại xuất hiện hiển thị các dao giữ chỗ cùng với các dao lắp ráp tương thích. Các dao không tương thích được tô sáng để dễ nhận dạng. Xác nhận lựa chọn để thay thế và lắp dao.

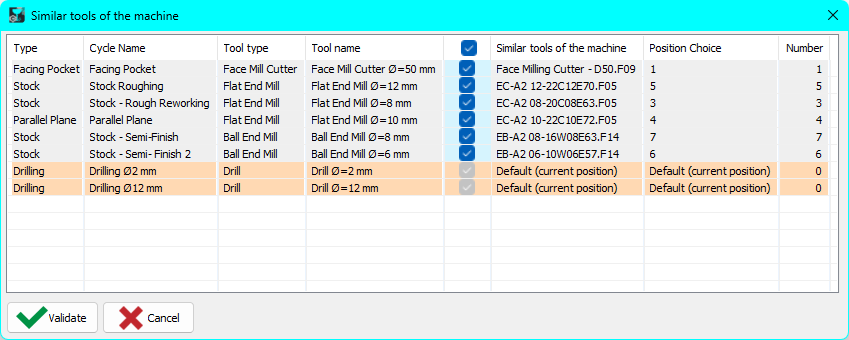

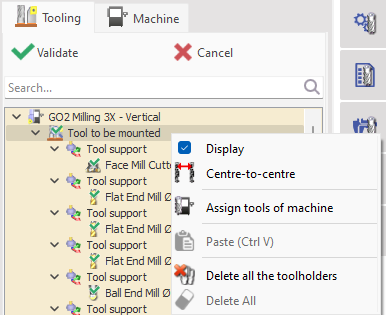

Assign tools of the machine dialog.png 		Assign tools of the machine.png

Tính năng này đặc biệt hữu ích trong xưởng có nhiều máy tương tự , nơi mỗi máy có thể có bộ dao lắp ráp riêng, có thể từ các nhà sản xuất khác nhau. Trong quá trình lập trình, các chu kỳ gia công có thể được định nghĩa bằng bất kỳ dao tương thích nào để xác thực các phép toán và quỹ đạo dao. Sau khi chọn máy đích, lệnh này nhanh chóng thay thế các dao đã lập trình bằng các dao thực tế được lắp từ tệp FMO.

Sau khi thay thế, quá trình lắp ráp có thể được hoàn tất như bình thường.

Xem video minh họa chức năng của lệnh ở bên phải.

HELP - MTE - Assign tools of machine-20251002-072623.png
