Giới thiệu
|
GO2cam cung cấp chức năng chuyên dụng cho dung sai hình học. Người dùng có thể định nghĩa một biên dạng và gán dung sai cho nó mà không cần sửa đổi hình học ban đầu. Biên dạng có thể được tạo từ bất kỳ hình học hai chiều hoặc khối nào, dù được tạo trong GO2cam hay nhập từ các nền tảng CAD bên ngoài. Chức năng này có thể truy cập thông qua giao diện Ribbon, nằm trong phần Thao tác. |
Dung sai có sẵn trong phay và cả trong wire-cut EDM .
Các lệnh dung sai có 2 mục đích chính:
-
Tôn trọng độ chính xác cần thiết: định nghĩa dung sai tiêu chuẩn.
-
Sửa đổi cấu trúc liên kết chi tiết: khả năng di chuyển một phần tử theo một phần tử khác, bằng cách thay đổi giá trị khoảng cách hoặc góc giữa 2 phần tử.
Ví dụ sau đây giới thiệu các 2 chức năng :
|
Độ chính xác: Hốc ở góc trên bên phải rộng 35 mm. Đây là giá trị được tìm thấy bởi bộ kiểm tra. Bản vẽ chỉ rõ rằng dung sai chung là H7. Nhờ có dung sai, bạn có thể áp dụng giá trị này cho kích thước và chọn gia công giá trị trung bình. Trong trường hợp này, đó là giá trị 35.0125 mm. Cấu trúc liên kết: Tường giữa các hốc thực tế là 6mm (đọc trên bản vẽ). Trong mô hình, giá trị là 5 mm. Bạn có thể sửa lỗi này trong menu dung sai. Toàn bộ hốc được di chuyển, chiều rộng của nó (27) không bị sửa đổi. |
|
Danh sách lệnh
|
Định nghĩa biên dạng |
|
Dung sai tuyến tính |
|
Dung sai góc |
|
Dung sai tròn |
|
Sửa đổi |
|
Di chuyển dung sai |
|
Hủy bỏ biên dạng |
Điểm chính
Chúng tôi muốn tập trung vào các chức năng mạnh mẽ của dung sai trong GO2cam. Các tùy chọn này là duy nhất và độc quyền trên thị trường CAD/CAM!
Tất cả chúng ta đều biết việc các bộ phận thiết kế và sản xuất giao tiếp tốt với nhau khó khăn như thế nào. Từ góc nhìn của người vận hành máy, các nhà thiết kế không phải lúc nào cũng tính đến các ràng buộc của gia công!
Một trường hợp điển hình là định nghĩa dung sai. GO2cam sẽ giúp bạn khắc phục vấn đề quan trọng này bằng cách cung cấp các công cụ dễ dàng và tự động cho việc dung sai.
Khôi phục dung sai CAD
|

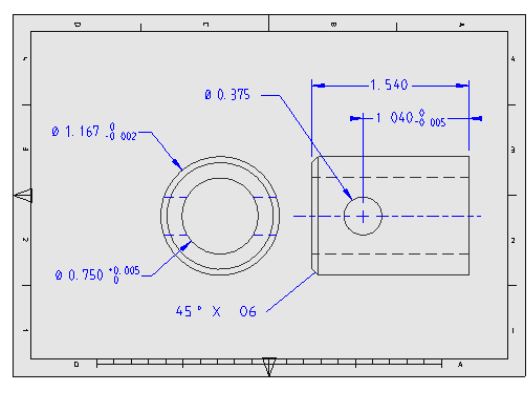

Không cần định nghĩa lại dung sai, chỉ cần vài cú nhấp chuột là đủ và quá trình gia công sẽ tính đến dung sai do nhà thiết kế định nghĩa! Nguyên tắc khá đơn giản: hành động như thể bạn muốn định nghĩa một dung sai mới. Đầu tiên, định nghĩa biên dạng, chọn loại dung sai (tuyến tính, góc hoặc tròn) sau đó nhấp vào có dung sai phần tử. Tại thời điểm bạn nên định nghĩa chính dung sai, nhấp đúp vào dung sai CAD đã được định nghĩa trên bản vẽ, các giá trị được GO2cam phục hồi trực tiếp! |
|
|
|
Tôn trọng kích thước
|

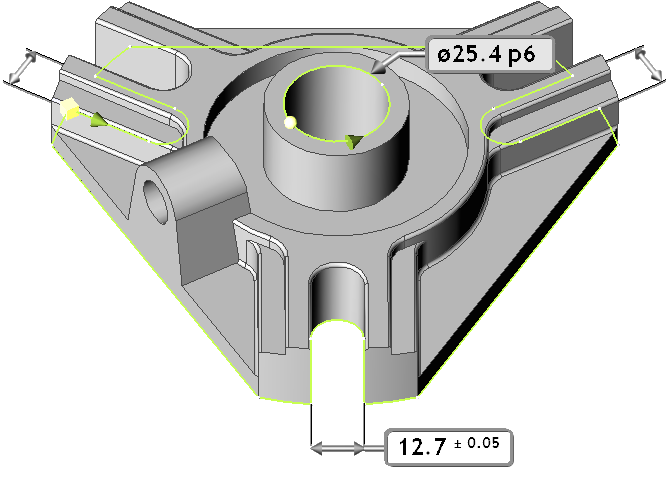

Một trong những vấn đề lớn nhất đối với kỹ thuật viên CAM khi nhập mô hình CAD là họ buộc phải sửa đổi nhiều hình học có dung sai. Lý do là các mô hình CAD luôn được thiết kế theo giá trị danh nghĩa của dung sai! Hãy lấy một ví dụ cụ thể: dung sai lỗ khoan của chi tiết khối ở bên phải là 25.4P6. Dung sai dưới là -0.031, dung sai trên là -0.018. Do đó, hình học được vẽ với giá trị danh nghĩa 25.4 đơn giản là sai! Nó nằm ngoài dung sai! Với GO2cam, bạn có thể sửa đổi kích thước dễ dàng và chọn gia công nó theo giá trị dưới, trên hoặc trung bình! |
Gia công theo giá trị trung bình
|
Ai chưa bao giờ nhận được câu hỏi này: trong hệ thống CAD của tôi, tôi có thể vẽ theo giá trị trung bình của dung sai không? Câu trả lời là KHÔNG, nhưng GO2cam cho phép bạn gia công hình dạng có tính đến giá trị dung sai trung bình! Trong ví dụ sau, chúng tôi chọn định nghĩa kích thước theo giá trị trung bình. Giá trị 7.55 này sẽ là giá trị được sử dụng để gia công. |
|
|
|
|
Sửa đổi cấu trúc liên kết
|

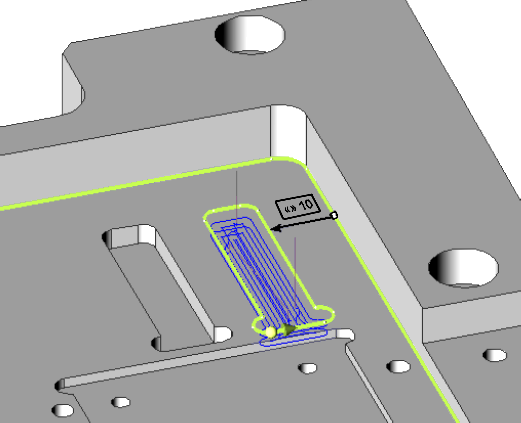

Mô-đun dung sai cũng cho phép sửa đổi cấu trúc liên kết của chi tiết nếu cần. Một kích thước đọc từ bản vẽ CAD và giá trị hình học thực tế có thể khác nhau. Dung sai sẽ cho phép bạn tôn trọng kích thước thực tế mà không cần sửa đổi hình học, điều này có thể khó khăn hoặc có thể không thể. Ví dụ, bạn có thể di chuyển một lỗ đã được định nghĩa bằng lệnh Nhận dạng khối. Chỉ cần định nghĩa một 'dung sai' giữa một cạnh của mặt và lỗ và thay đổi kích thước. Lỗ được di chuyển và sẽ được gia công tại vị trí mới của nó, mà không cần sửa đổi chính hình học. |
|
Giữ lịch sử
|
Dung sai được áp dụng cho biên dạng, không trực tiếp trên hình học. Điều đó có nghĩa là chúng tôi không sửa đổi mô hình CAD gốc nhận được từ bộ phận CAD hoặc từ khách hàng. Ưu điểm là khả năng sửa đổi giá trị dung sai nhiều lần khi cần thiết. Bạn có thể áp dụng gia công và sửa đổi dung sai sau đó, lịch sử sẽ được giữ lại. |
|
