Lệnh Cài đặt Vật liệu thô-Mâm cặp là một công cụ chuyên dụng dùng để tính toán vị trí chính xác của vật liệu thô trong mâm cặp . Tính năng này rất cần thiết cho các phép toán Tiện thanh , đảm bảo phôi được định vị chính xác để gia công và cắt đứt.

Lệnh Điều chỉnh được chia thành hai phần chính: quản lý bộ phận và định vị vật lý.

Quản lý mâm cặp và hàm kẹp

Phần này cho phép nhập và thay đổi tỷ lệ phần cứng giữ phôi vật lý của bạn:

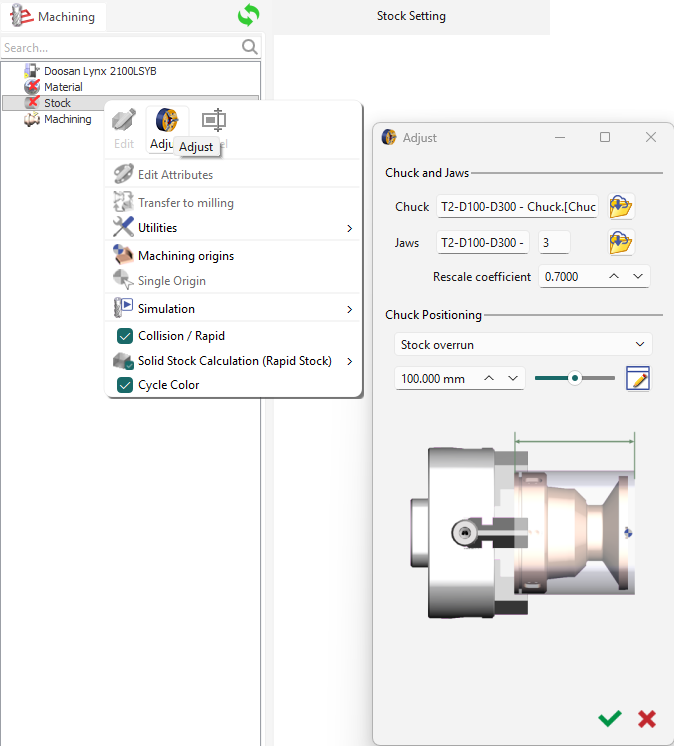

• Lựa chọn mâm cặp : Nhấp vào Biểu tượng tệp to browse and select your specific chuck file.

• Lựa chọn hàm kẹp : Nhấp vào Biểu tượng tệp to import the corresponding jaw files for your setup.

• Hệ số thay đổi tỷ lệ : Trường này cho phép bạn sửa đổi tỷ lệ của mâm cặp và hàm kẹp đã nhập trực tiếp trong giao diện để đảm bảo chúng khớp với không gian làm việc kỹ thuật số.

Định vị mâm cặp

Sau khi các bộ phận được tải, bạn có thể xác định mối quan hệ giữa dao và phôi:

• Chế độ định vị : Sử dụng menu thả xuống để chọn tham chiếu cụ thể cho thiết lập của bạn. Các tùy chọn bao gồm:

  • Vượt quá vật liệu thô : Xác định phần nhô ra của vật liệu thô ra ngoài hàm kẹp.

  • Gốc gia công : Căn chỉnh mâm cặp dựa trên các hệ tọa độ đã xác định.

  • Độ dày miếng đệm : Tính đến độ dày của các miếng đệm vật lý được sử dụng trong thiết lập.

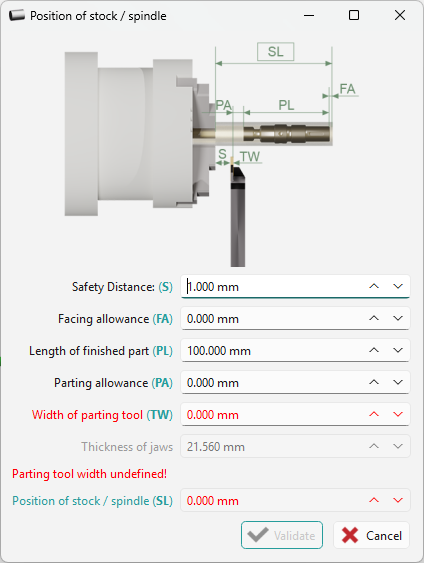

• Tham số nâng cao : Biểu tượng Chỉnh sửa (bút chì) opens the Vị trí vật liệu thô / trục chính (SL) menu. This window handles parameters such as safety distances, facing allowances, and parting tool widths to determine the final spindle position.

Xem video này để biết cách truy cập trực tiếp vào menu "Điều chỉnh" và quản lý tệp mâm cặp, hàm kẹp của bạn cho các hoạt động tiện.

Chúng tôi tính toán khoảng cách giữa mũi mâm cặp và đầu cuối của chi tiết .

Các giá trị sau đây được thu thập tự động hoặc nhập thủ công để đạt được kết quả:

• Khoảng cách an toàn (S) : Một bộ đệm do người dùng xác định để ngăn dao tiến quá gần hàm kẹp.

• Dung sai mặt đầu (FA) : Lượng vật liệu dư ở phía trước chi tiết dành cho hoạt động tiện mặt đầu.

• Độ dài chi tiết tinh (PL) : Chiều dài cuối cùng thực tế của phôi.

• Dung sai cắt đứt (PA) : Khoảng hở cần thiết cho chu kỳ cắt đứt.

• Chiều rộng dao cắt đứt (TW) : Độ dày vật lý của lưỡi dao được sử dụng để cắt chi tiết khỏi thanh.

Khi chúng tôi xác nhận hộp thoại, giá trị được được ghi tự động trong khu vực hộp thoại.

Giá trị này có thể được coi là vị trí tối thiểu cần thiết để gia công chính xác chi tiết.

Module Swiss tuân theo logic tương tự như module Tiện, với một điểm khác biệt rõ ràng quan trọng ở điểm tham chiếu:

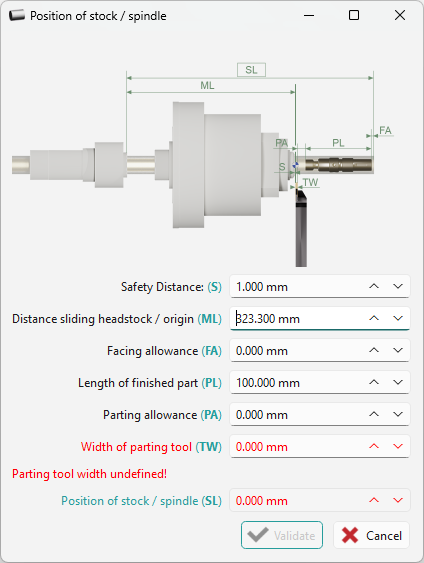

Thay vì đo từ mũi mâm cặp cố định, phần mềm tính toán khoảng cách giữa ụ trượt ở vị trí tối đa (maxi) và đầu cuối của chi tiết .

• Động học máy (ML) : Hệ thống đọc động học cụ thể cho ụ trượt.

• Cấu hình tệp MCG : Để kết quả chính xác, giá trị ML phải được xác định ở độ mở rộng tối đa trong tệp MCG .

của máy. Bạn có thể xem video về cài đặt Vật liệu thô/Mâm cặp trong Tiện:
