Định nghĩa vật liệu thô trong sản xuất
Vật liệu thô đóng vai trò là yếu tố nền tảng trong quy trình sản xuất. Trước khi tạo quỹ đạo dao, nó phải được xác định chính xác để đại diện cho trạng thái ban đầu của vật liệu thô, vật liệu này sẽ được gia công để đáp ứng các thông số kỹ thuật thiết kế cuối cùng.
Chức năng của vật liệu thô trong GO2cam
-
Lập kế hoạch chiến lược gia công
-
Phần mềm tính toán quỹ đạo dao tối ưu dựa trên hình dạng, kích thước và đặc tính vật liệu của vật liệu thô, đảm bảo độ chính xác và giảm thiểu lãng phí.
-
-
Mô phỏng quy trình
-
Bằng cách xác định vật liệu thô, người dùng có thể mô phỏng quá trình loại bỏ vật liệu ở mỗi giai đoạn, giúp phát hiện các sự cố gia công tiềm ẩn và thực hiện các điều chỉnh cần thiết.
-
-
Tối ưu hóa hiệu quả
-
Cấu hình vật liệu thô cho phép tối ưu hóa trình tự cắt, lựa chọn dao và các tham số gia công, cải thiện cả tốc độ và độ chính xác trong sản xuất chi tiết.
-
Tổng quan chương
Phần này trình bày chi tiết hộp thoại Tạo vật liệu thô, cài đặt hiển thị và các tham số tính toán có thể cấu hình.
Các chủ đề được đề cập:
-
Quản lý vật liệu thô
Quản lý vật liệu thô là gì?
Quản lý vật liệu thô trong GO2cam sử dụng Mô hình hóa B-rep dựa trên Parasolid để mô phỏng quá trình loại bỏ vật liệu. Quy trình tuân theo logic tính toán sau:
-
1 khối mã NC → Tạo 1 thể tích quét dao → Thực thi 1 phép trừ Boolean (cập nhật vật liệu thô).
Cân nhắc về hiệu suất:
-
Các quỹ đạo dao lớn hoặc phức tạp có thể yêu cầu thời gian tính toán kéo dài do các phép toán Boolean tích lũy.
-
Trong những trường hợp hiếm hoi, các quỹ đạo dao cực kỳ chi tiết có thể dẫn đến mất ổn định hoặc lỗi.
For improved efficiency, Mô hình hóa vật liệu thô dạng lưới is available as an alternative to traditional B-rep methods.

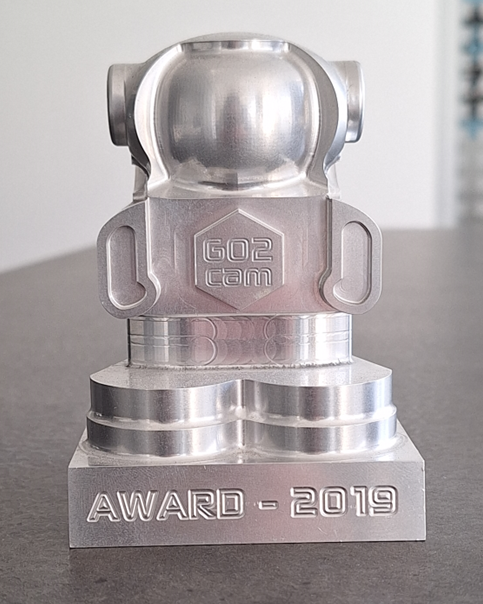

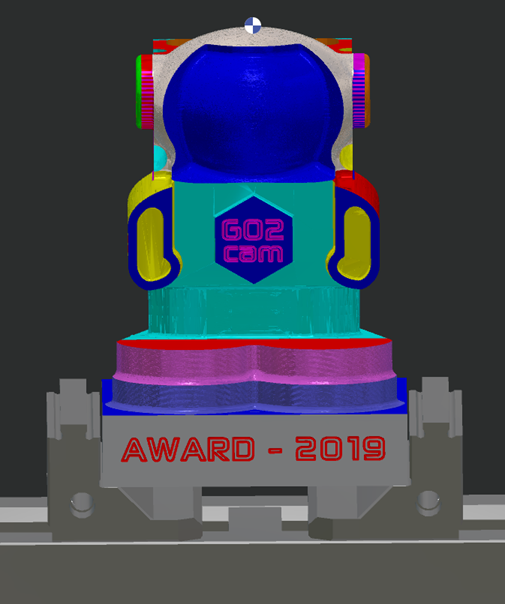

Quản lý vật liệu thô: "Những gì bạn thấy là những gì bạn nhận được" (WYSIWYG):
-
Vật liệu thô được mô phỏng khớp chính xác với kết quả gia công trong thế giới thực.
-
Đảm bảo loại bỏ vật liệu có thể dự đoán - mọi thao tác quỹ đạo dao đều sửa đổi vật liệu thô giống như trên máy thực tế.
-
Cung cấp sự thật trực quan - vật liệu thô hiển thị cuối cùng phản ánh phôi vật lý sau khi gia công.
|
|
Quản lý vật liệu thô so với Mô phỏng động
|
Tính năng |
Quản lý vật liệu thô |
Mô phỏng động |
|
Trọng tâm chính |
Chỉ vật liệu bị loại bỏ bởi chuyển động cắt được mô hình hóa. |
Phân tích môi trường gia công toàn diện và Mô phỏng tất cả các lệnh NC (cắt và không cắt) |
|
Chuyển động không cắt |
Bỏ qua chuyển động nhanh |
Bao gồm chuyển động nhanh |
|
Thiết bị cố định & Dụng cụ |
Loại trừ (không có đầu kẹp, kẹp hoặc vice) |
Mô hình hóa đầy đủ (đầu kẹp, kẹp, bộ phận máy) |
|
Phát hiện va chạm |
Không được hỗ trợ |
Kiểm tra va chạm thời gian thực (dao, đầu kẹp, phôi) |
Tùy chọn hiển thị vật liệu thô
|
Độ chính xác của hiển thị khối và cả vật liệu thô được xác định trong Dao cụ / Tùy chọn / Thực thể / Chung / Tiện ích trực quan. (Các cài đặt tương tự có thể truy cập qua thanh trạng thái ở góc dưới bên phải.) |
|
|

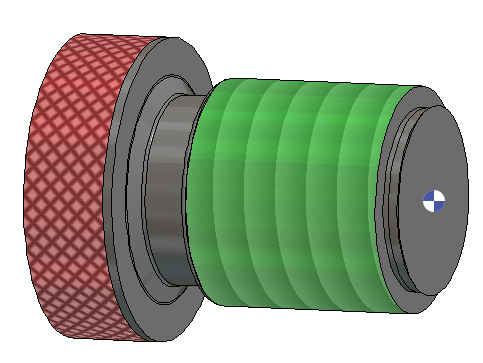

Để có hình ảnh trực quan và mô phỏng chính xác, nên sử dụng kết xuất kết cấu thực tế cho các hoạt động sau:
|
|
Kết xuất kết cấu của Tạo ren, Cắt ren bàn ren, Tiện xoáy ren và Cán nhám hiện có sẵn trong mô phỏng động !
Hiển thị vật liệu thô trong cửa sổ chương trình
|
Việc hiển thị vật liệu thô trong tab gia công có thể được kiểm soát bằng thanh Bộ lọc ở bên phải.
|
|
Việc hiển thị quá trình loại bỏ vật liệu thô động trong quá trình mô phỏng cũng có thể được kiểm soát. Nhấp vào liên kết bên dưới để biết thêm thông tin:
