Giới thiệu
|
Tối ưu hóa tự động độ dài cắt và độ dài hữu dụng của dao theo kích thước chi tiết khối. |
Chức năng này chỉ chạy nếu có chi tiết khối.
|
|
Nhắc nhở và Ràng buộc sử dụng
|
Nhắc nhở:
|
|
|
|
Ràng buộc: chức năng chạy nếu:

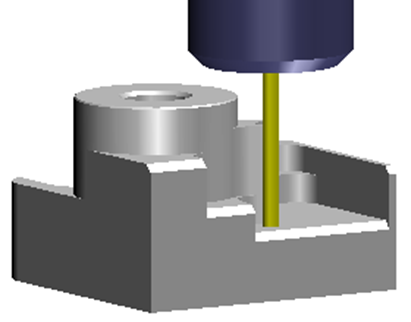

Ví dụ bên phải cho thấy việc gia công hốc. Độ dài cắt của dao không đủ để gia công toàn bộ hốc. Độ dài hữu dụng cũng không đủ, có va chạm giữa đầu kẹp dao và chi tiết. |
|
|
Để kích hoạt chức năng Cài đặt tối ưu
Trong Cây gia công, nhấp chuột phải vào chu kỳ đã chọn. Chọn Công nghệ quỹ đạo dao , sau đó Cài đặt tối ưu .
Vùng đối thoại sau xuất hiện:
-
Bên trái là tên dao được sử dụng trong chu kỳ, cung cấp dưới dạng thông tin
-

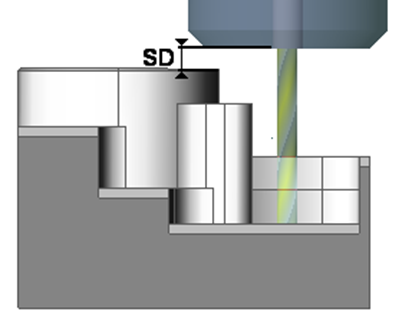

Khoảng cách an toàn: giá trị cộng vào kích thước chi tiết. Bạn có thể nhập bất kỳ giá trị nào.
-
Độ dài hữu dụng:
-
trường đầu tiên là giá trị hiện tại lấy từ trang dao. Nó được cung cấp dưới dạng thông tin.
-
giá trị thứ hai được tính toán bởi GO2cam: kích thước chi tiết + khoảng cách an toàn .
-
-
DẤU X ĐỎ : to cancel the function
-
DẤU TÍCH XANH : to validate and apply the value calculated by GO2cam.
|
Khi bạn xác nhận chức năng Tối ưu hóa dao, giá trị được tính toán sẽ được tự động áp dụng trên trang dao. Nhiều chu kỳ với cùng một dao cũng được quản lý. Tất cả các giá trị tối ưu được tính toán, và giá trị lớn nhất được áp dụng. Bạn có thể mô phỏng và xem các thay đổi ngay lập tức. |
|
|
|
|
|
