Dung sai gia công là dung sai vật liệu thô được xác định tại một vị trí cụ thể của hình học tiện. Chúng được xem xét trong quá trình gia công cùng với dung sai vật liệu thô tiêu chuẩn. Tham số cần đặt có tên là Dung sai vật liệu thô cục bộ. Nó áp dụng cho một hoặc nhiều phần tử biên dạng và ảnh hưởng đến các đoạn thẳng và cung tròn. Xem video bên phải giới thiệu lệnh. |
|
Có thể thêm dung sai cục bộ trước hoặc sau khi gia công, bạn cần thực hiện tính toán lại để có kết quả sau đó.
Tham số tạo dung sai gia công
Khởi chạy lệnh sẽ yêu cầu người dùng chọn một phần tử hoặc một biên dạng. Chọn một phần tử cho phép định nghĩa dung sai chỉ trên phần tử đó. Chọn một biên dạng cho phép định nghĩa có chọn lọc trên các phần tử của nó.
|
|||
|

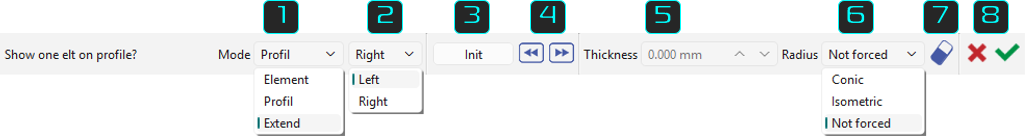

Chế độ: Phần tử/Biên dạng/Mở rộng Xác định hình dạng của các đoạn dung sai nơi chúng giao nhau. |
||

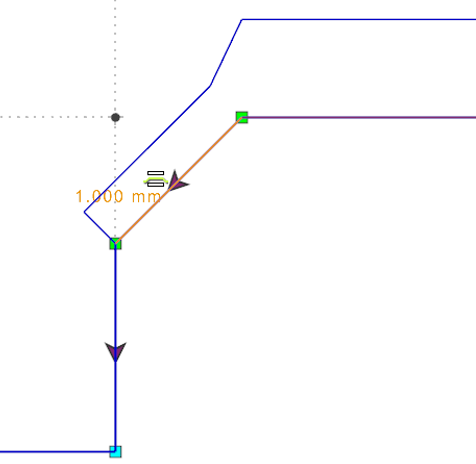

Phần tử |

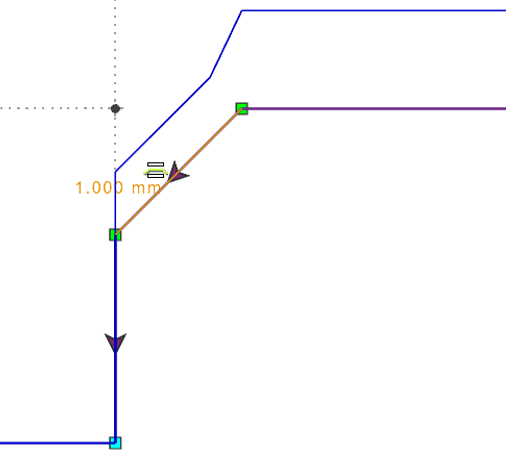

Biên dạng |

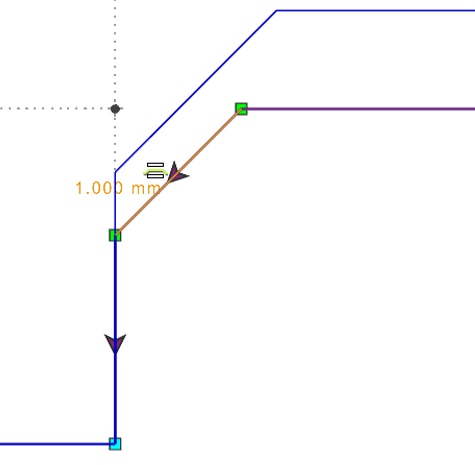

Mở rộng |
|
|
Phải/Trái: Xác định hướng dung sai tương đối với biên dạng |
||
|
Khởi tạo: Đặt lại tất cả dung sai trong biên dạng. |
||
|
Các nút Tiến và Lùi: cho phép di chuyển đến phần tử tiếp theo hoặc trước đó theo thứ tự. Phần tử được chọn sẽ được tô sáng. Người dùng có thể nhấp vào bất kỳ phần tử nào dọc theo biên dạng để chọn nó và áp dụng dung sai. |
||
|
Độ dày: nhập một giá trị để đặt độ lệch dung sai khỏi biên dạng. |
||
|
Bán kính: Côn/Đẳng cự/Không bắt buộc Chỉ khả dụng ở chế độ Biên dạng cho các cung tròn. Không bắt buộc và Đẳng cự không cho phép xác định giá trị dung sai cho các cung tròn. Côn cho phép xác định dung sai. |
||
|

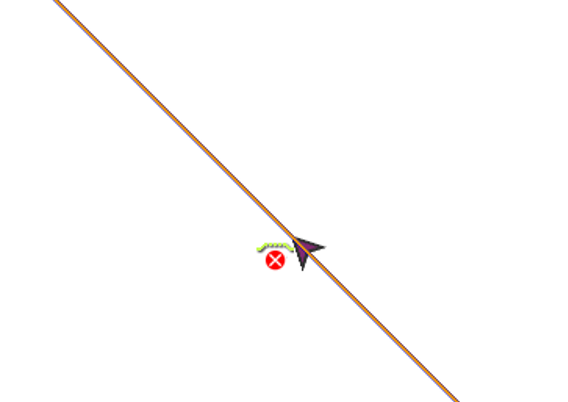

Tẩy: khóa một phần tử, ngăn không cho áp dụng dung sai gia công. Dấu chữ thập màu đỏ cho biết điều này. Ví dụ, nó được sử dụng khi bạn không muốn áp dụng chu kỳ thô cho một rãnh. |
|
|
|
Nhấn Phím Esc (Dấu chữ thập đỏ) để xác nhận hoặc chọn Biên dạng khác (Dấu tick xanh) để xác định vật liệu thô khác cần giữ lại trên chi tiết của bạn. |
||
|
Xem video bên phải giải thích các cài đặt khác nhau để xác định dung sai gia công. |
|
||
Áp dụng trong các chu kỳ gia công
|

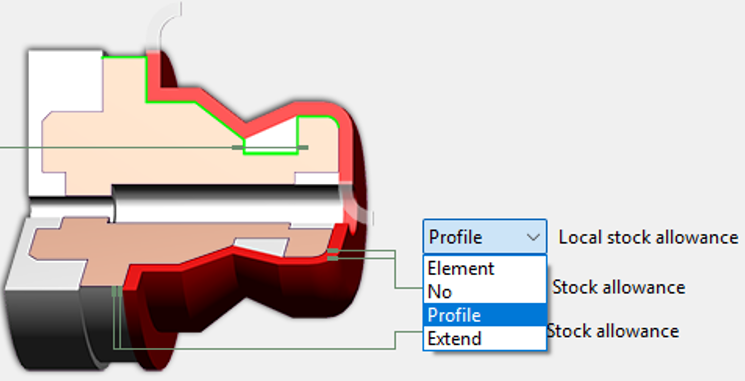

Để áp dụng dung sai gia công trong quá trình tính toán chu kỳ gia công, hãy sử dụng tham số chiến lược 'Dung sai vật liệu thô cục bộ'. Theo mặc định, nó được đặt là Không. Danh sách thả xuống cung cấp ba chế độ tương tự như định nghĩa hình học dung sai. Chu kỳ ưu tiên chế độ được chọn trong chiến lược. Nên khớp với chế độ được sử dụng trong quá trình định nghĩa. |
|
||
|
Xem video bên phải cho thấy một ví dụ về dung sai gia công được áp dụng trong một phép gia công tinh. |
|
||
Một trường hợp đặc biệt khi sử dụng Dung sai gia công được giải thích trong phần FAQ: nhấp vào đây
