(question) Câu hỏi

Làm thế nào để gia công lỗ từ 2 phía?

(tick) Giải pháp

Có hai phương pháp có thể được sử dụng trong GO2cam để gia công lỗ:

  1. Tự động

  2. Thủ công

Chúng tôi sẽ mô tả cả hai phương pháp dưới đây

1. Tự động

Trong phương pháp này, bước đầu tiên là thực hiện Nhận dạng lỗ.

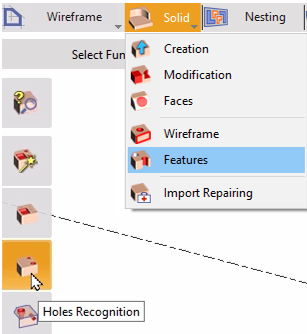

Vì vậy, trong tab Thiết kế, chọn Khối > Tính năng. Sau đó chọn lệnh Nhận dạng lỗ để khởi chạy tính năng.

Đối với ví dụ này, chúng ta sẽ tập trung vào lỗ đơn như trong hình bên phải, với Chiều dài 90mm.

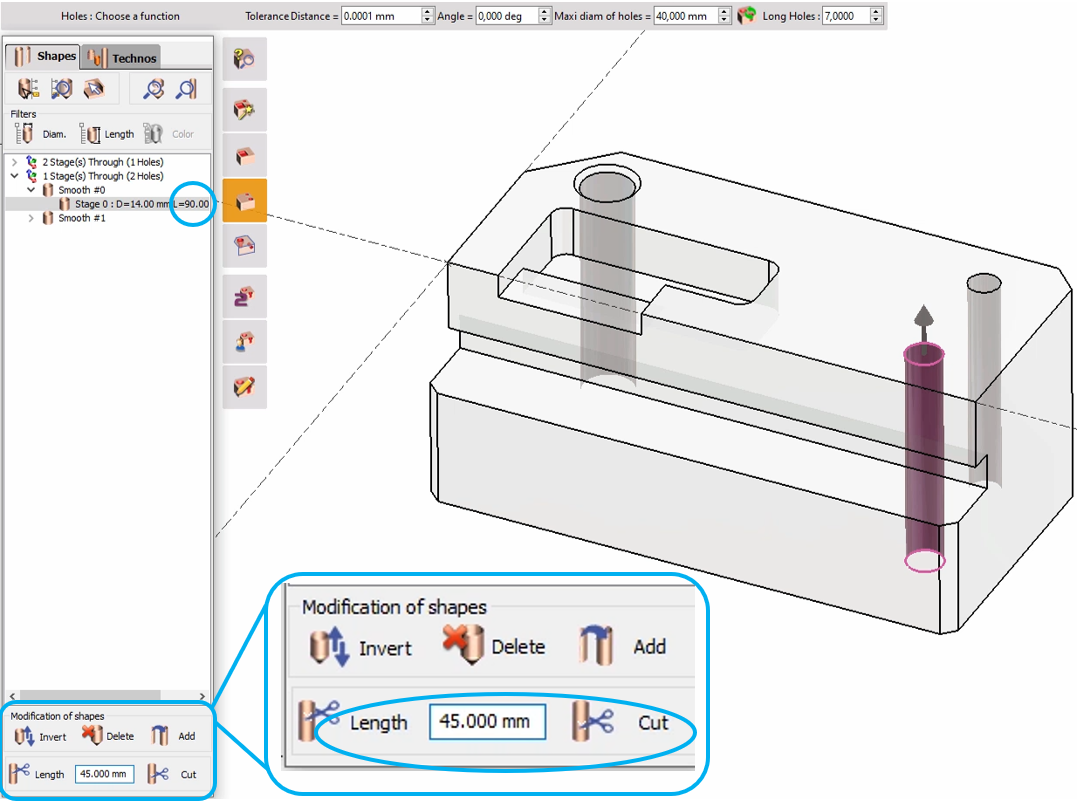

Trong Sửa đổi hình dạng , nhập giá trị chiều dài là một nửa chiều dài lỗ (45mm) và nhấp vào Cắt .

Bạn có thể được nhắc bằng một hộp thoại để 'Cắt các lỗ giống hệt' và nếu bạn muốn cùng một phép toán trên các lỗ tương tự khác, bạn có thể chọn Có, nhưng đối với ví dụ này chúng tôi chọn Không.

Cấu trúc của lỗ được cắt thành 2 phần tử .

Bây giờ chúng ta có thể chuyển sang tab Công nghệ và áp dụng lỗ Tiêu chuẩn như bình thường.

Cuối cùng trong tab Phay, chọn Lỗ/Tính năng > Tự động.

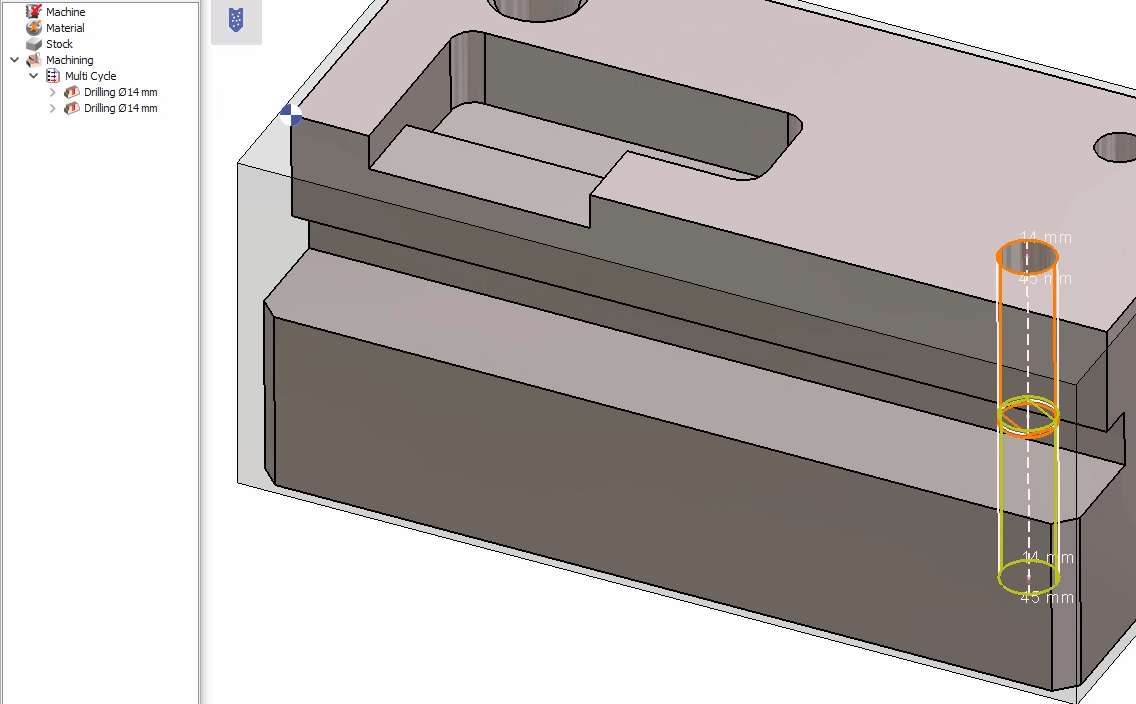

2 mặt phẳng riêng biệt được tạo cho lỗ và sau khi tính toán, việc khoan được thực hiện một lần từ trên xuống ở giữa và lần thứ 2 từ dưới lên.

2. Thủ công

Trong phương pháp này, chúng ta có thể trực tiếp xác định một lỗ thủ công bằng cách vào Lỗ/Tính năng > Lỗ thủ công.

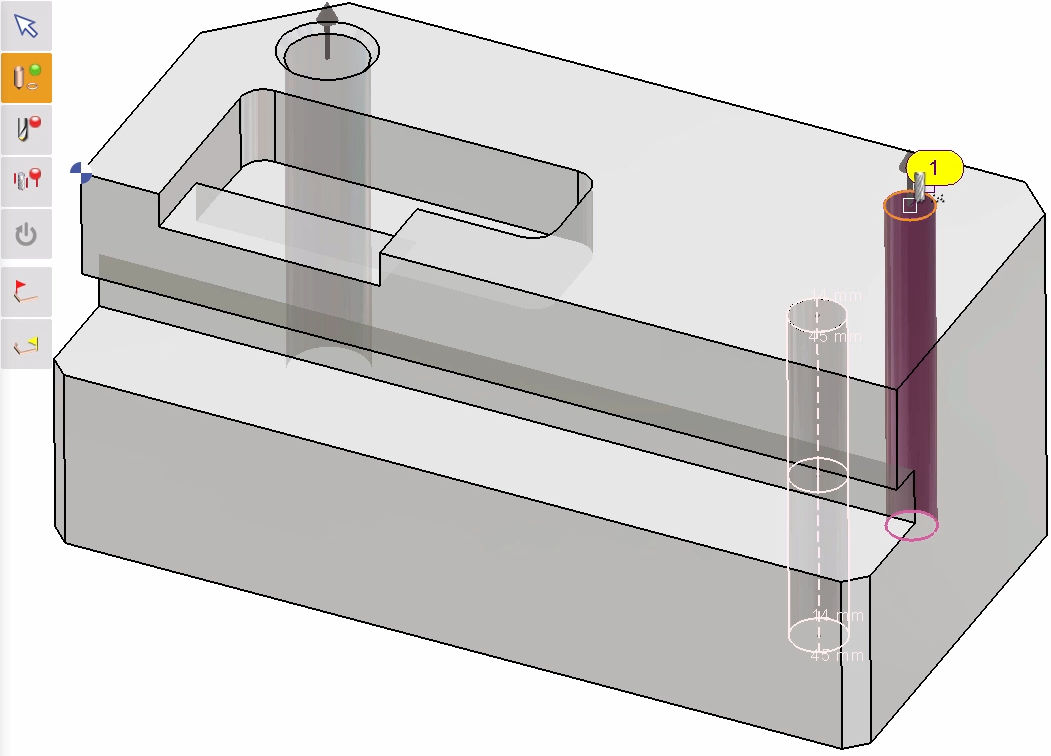

Đối với hình học, chọn lỗ cần thiết (thường các lỗ được nhận dạng tự động)

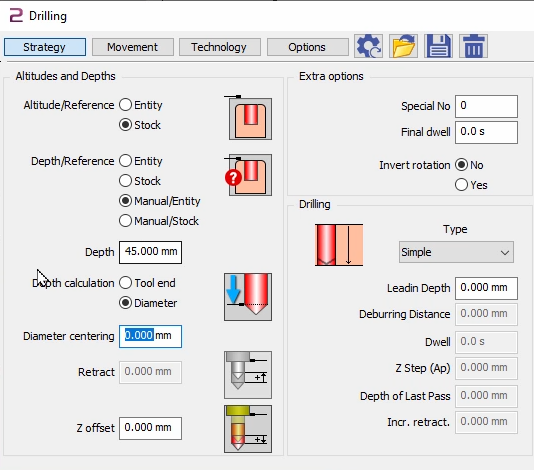

Chọn dao và trong chiến lược Khoan đặt:

Độ cao/Tham chiếu : Vật liệu thô

Độ sâu/Tham chiếu : Thủ công/Thực thể

Độ sâu : đến chiều dài yêu cầu (trong trường hợp này là một nửa ở 45mm)

và tính toán.

Để gia công phía bên kia , trước tiên chúng ta cần tạo một mặt phẳng ở phía đó cho lỗ. Cách dễ nhất là nhấp chuột phải vào mặt sau và chọn 'Mặt phẳng trên mặt phẳng'.

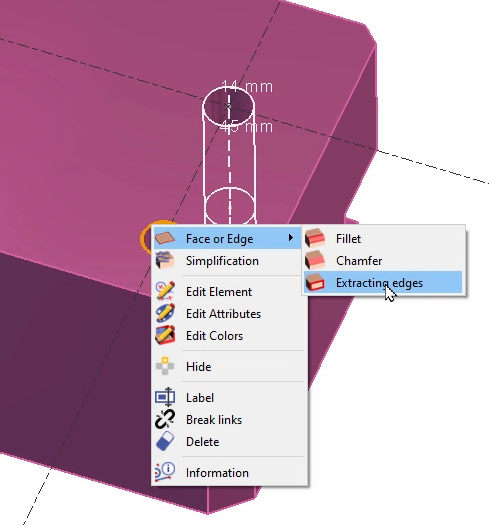

Tiếp theo, để có thể nhận dạng thực thể lỗ từ phía này, chúng ta phải trích xuất cạnh của lỗ. Điều này sẽ hỗ trợ trong việc lựa chọn hình học.

Cuối cùng, áp dụng chu kỳ lỗ thủ công tương tự như phía ban đầu với cùng dao và chiến lược. Đối với hình học, chúng ta sẽ phải chọn cạnh tròn đã trích xuất (bạn có thể ẩn khối để dễ chọn hơn).

▶️ Bạn có thể xem video ở bên phải của ví dụ này trình bày chi tiết cả hai phương pháp.

How to machine holes from 2 sides-20240822-103031.png

(question) Câu hỏi

Làm thế nào để gán một lỗ người dùng cho một hình dạng để gia công lỗ nhiều giai đoạn?

(tick) Giải pháp

Trong bước Nhận dạng lỗ, sau khi chọn lỗ cần thiết (ví dụ: chúng ta sẽ chọn lỗ 3 giai đoạn), chúng ta có hai khả năng gán một lỗ người dùng cho lựa chọn.

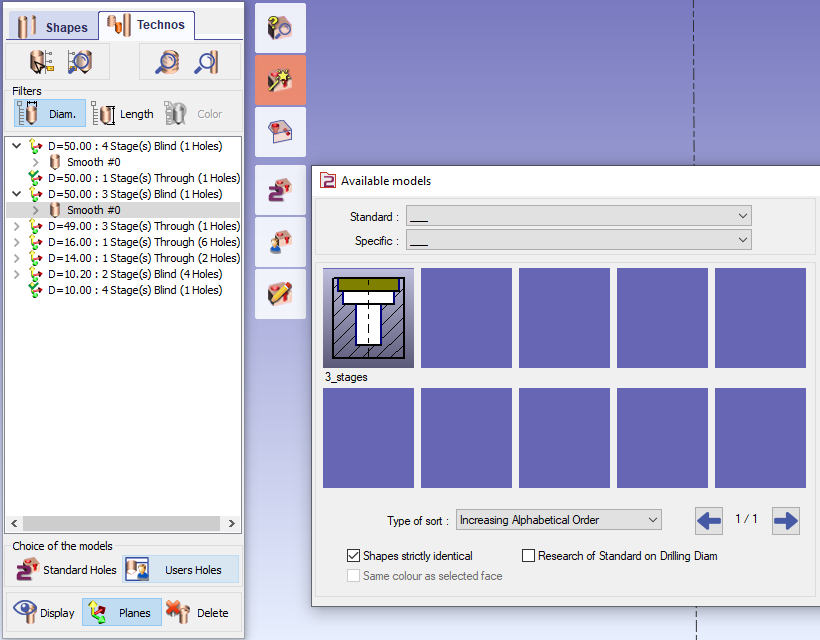

1/ Nếu Lỗ người dùng mẫu đã có sẵn , chúng ta có thể nhấp vào Lỗ người dùng.

Danh sách các mô hình tương thích có sẵn sẽ mở ra; GO2cam quét trong tất cả các thư viện khác nhau để cung cấp danh sách.

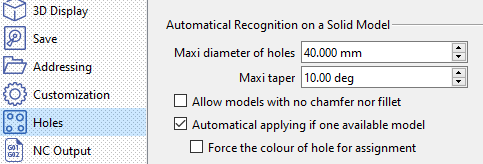

Nếu chỉ có một mô hình tương thích, bạn có thể áp dụng nó tự động mà không cần mở bảng! Để làm điều này, trong Cấu hình phần mềm , trong phần Lỗ khoan , dưới 'Nhận dạng tự động trên Mô hình Khối', đảm bảo chọn ' Áp dụng tự động nếu có một mô hình '

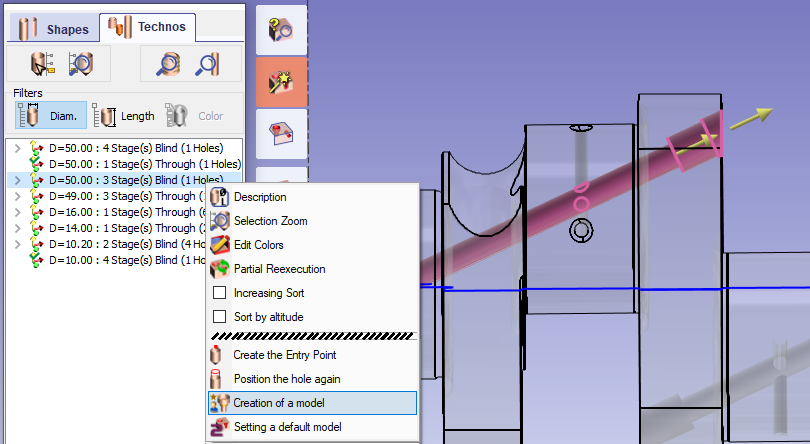

2/ Nếu Lỗ người dùng mẫu không có sẵn , chúng ta có thể nhấp chuột phải vào lỗ cần thiết và sau đó chọn ' Tạo mô hình '.

Chức năng này cho phép tạo cơ sở của mô hình:

  • Tạo các giai đoạn

  • Phục hồi các giá trị đường kính và độ sâu

  • Định nghĩa trước danh sách các phép toán

Nếu bạn nhấp vào Lỗ người dùng khi không có mẫu phù hợp, bạn sẽ được nhắc bằng một cửa sổ hộp thoại nơi bạn có thể trực tiếp chọn Tạo mô hình .

Đối với độ sâu trên hình dạng tại thời điểm này, chúng ta không có quyền truy cập vào các tham số chu kỳ: các bắt đầu gia công and độ sâu are được đặt tự động according to the type of operation!

Ví dụ:

  • Định tâm: Vật liệu thô thủ công/vật liệu thô

  • Khoan: Vật liệu thô Thực thể

  • Nội suy: Vật liệu thô Thực thể

Đối với danh sách các phép toán , chúng được sắp xếp từ đường kính nhỏ nhất đến lớn nhất. (D3>D2>D1)

Chúng ta có thể nhấp vào tiếp theo và cuối cùng đặt tên và lưu mô hình sau đó nó sẽ được áp dụng cho lỗ đã chọn trong tab công nghệ.

(question) Câu hỏi

Làm thế nào để lập trình một trên mặt sau khoét bậc?

(tick) Giải pháp

Nếu 2 lỗ khoét bậc trên và sau có cùng đường kính, bạn có thể sử dụng cùng dao và một chu kỳ đơn !

Để thực hiện phép toán khoét bậc, bạn phải đánh dấu vào tham số ' Gia công mặt trên trước khi cắm sâu ', tùy chọn này sẽ cho phép bạn sửa đổi các trường tham số Độ sâu/Tham chiếu và 'Độ sâu'.

Then we focus on how to set references: Độ cao và Độ sâu

  • Đối với gia công trên lỗ khoan (tiêu chuẩn hoặc người dùng), các giá trị đường kính và độ sâu được đọc tự động, chọn Thực thể hoặc Thủ công/Thực thể để xác định độ sâu.

  • Đối với gia công trên vòng tròn , chọn Vật liệu thô hoặc Thủ công/Vật liệu thô .

  • Các Độ sâu Độ sâu mặt sau được sử dụng cho khoảng cách khoét bậc.

Cuối cùng, chúng ta xác định khoảng cách an toàn mặt sau và rút ở cuối gia công để bảo vệ dao và các mặt đã gia công.

Đến lượt bạn!!

Tệp: Pièce en U.PCE

Mở ‘Pièce en U.PCE’

Một phép toán hốc và một phép toán khoan đã được lập trình.

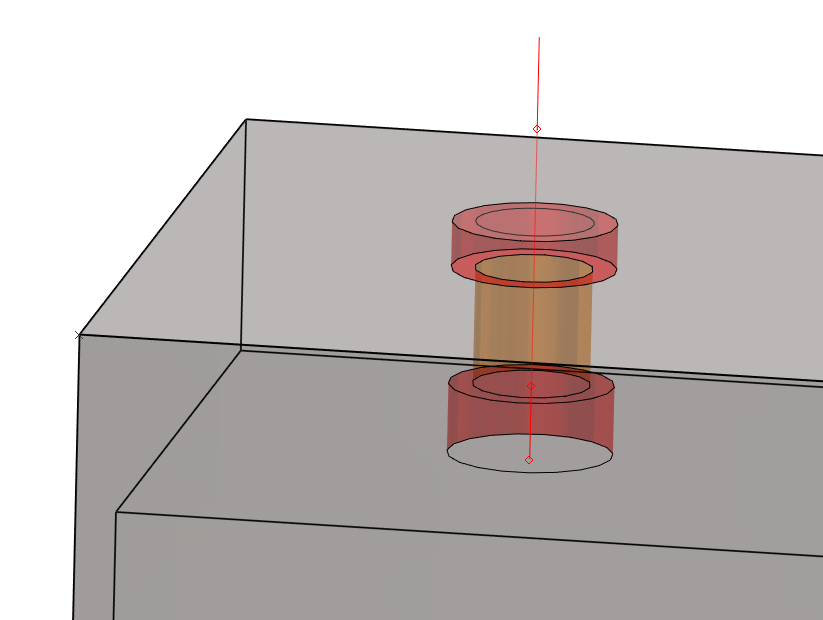

Bạn sẽ lập trình một phép toán khoét bậc mặt trên và mặt sau trên lỗ đã được khoan.

2 lỗ khoét bậc có cùng đường kính (14mm) sâu 4 mm ở mặt trên và sâu 6 mm ở mặt sau.

Chuyển sang phay .
Vị trí của bạn trong mặt phẳng tương ứng với mặt bên.

  • Chọn lỗ đầu tiên.

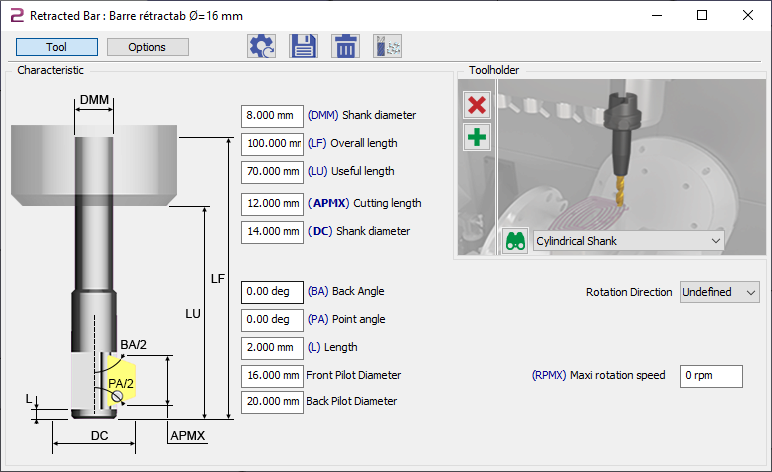

  • Lựa chọn dao: Sử dụng thanh rút có thể thu vào . Chỉnh sửa dao như hình bên phải.

  • Chọn Gia công mặt sau chu kỳ; chỉnh sửa chiến lược và lưu ý việc lựa chọn tham số tự động vì chúng ta đã chọn dao trước chu kỳ.

  • Đối với các tham chiếu độ cao/độ sâu, hãy sử dụng các tham số được chi tiết ở trên.

  • Đối với Độ sâu Độ sâu mặt sau , nhập lần lượt 4 mm và 6 mm.

  • Tính toán.

Kết quả cuối cùng phải giống như ở bên phải.

(question) Câu hỏi

Các tùy chọn rút dao giữa các lỗ khoan trong GO2cam là gì?

(tick) Giải pháp

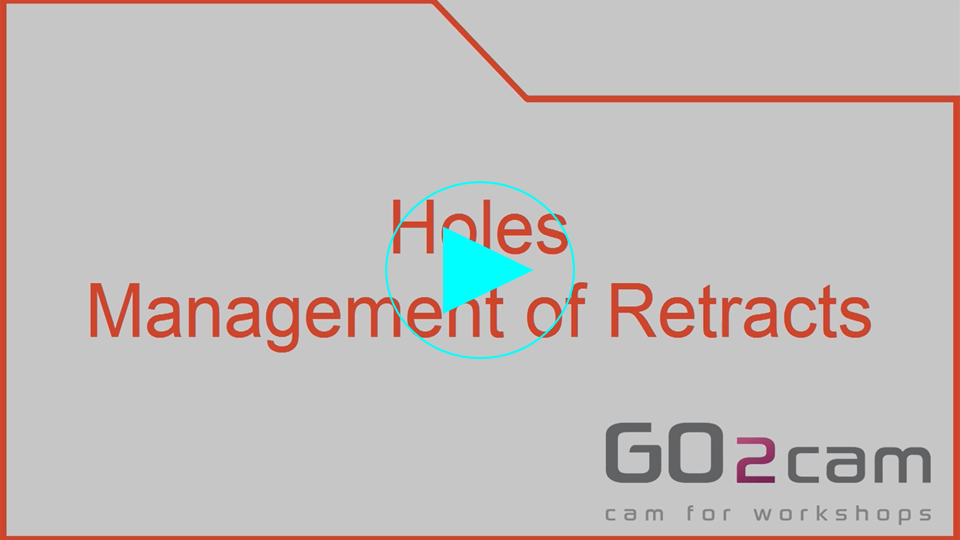

  • Độ cao + SD: Đây là chế độ tương tự như chế độ tiếp cận, trong đó dao rút về một độ cao xác định phía trên vật liệu trước khi di chuyển đến lỗ tiếp theo.

  • SD không phân tách: Chế độ này cho phép tối ưu hóa đường chạy dao nhanh hơn với việc rút dao tối thiểu. Nó đặc biệt hữu ích khi các lỗ có hướng khác nhau. Tuy nhiên, điều cần thiết là phải sử dụng tùy chọn này một cách cẩn thận, vì việc rút dao nhanh trực tiếp có thể dẫn đến va chạm nếu các lỗ không được định vị phù hợp.

Holes Management of Retracts-20240923-104516.png
