Giới thiệu
Trang này giải thích cách tạo mâm cặp cho máy tiện.
|
|
|
Quy trình tạo dao, biểu tượng, máy, v.v. đã trở nên linh hoạt hơn với hệ thống trục tương tác.
|
|
Tạo mâm cặp
|

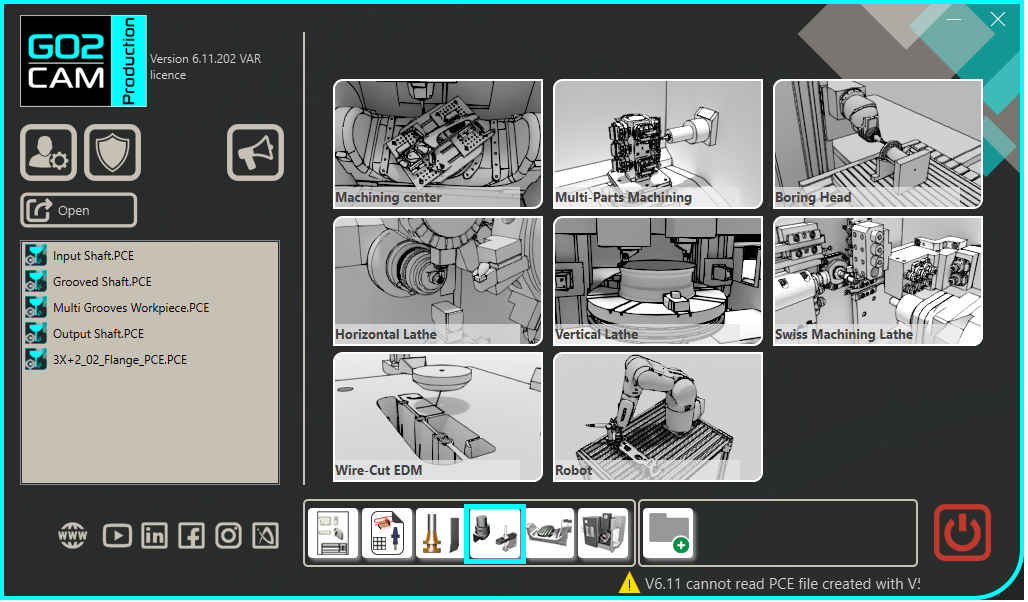

Chọn mô-đun “Kẹp / Đầu kẹp dao” trên Trang chủ.
|
|
|
Nhấp vào nút GO |
|
|
Chọn tệp để nhập |
|
|
Chọn tùy chọn nhập sẽ được áp dụng cho khối. Nhấp vào “Áp dụng” |
|
|
Nhấp vào tab “Tạo” sau đó vào menu “Mâm cặp và hàm” |
|
|
Nhấp vào lệnh để tạo hệ thống trục |
|
|
Chọn dao để xác định vị trí hệ thống trục |
|
|
Định nghĩa hệ thống trục 0.
Hệ thống trục này sẽ là điểm lắp của mâm cặp trên giá đỡ lắp ráp công việc của máy.
Trục Z xác định trục quay.
|
|
|
Thực hiện lệnh tương tự để tạo hệ thống trục 1.
Vị trí gốc sẽ xác định mặt nơi các hàm sẽ được lắp. Trục Z phải giống với hệ thống trục 0. Trục X sẽ được căn chỉnh với trục X của mặt phẳng tiện. Nó cũng sẽ xác định vị trí của hàm đầu tiên. |
|
|
Lưu tệp vào thư mục biểu tượng của người dùng để sử dụng trong GO2cam. |
|
Điểm chính
-
Hệ thống trục 0 là điểm lắp trên giá đỡ lắp ráp công việc.
-
Hệ thống trục 1 xác định nơi lắp hàm đầu tiên.
-
Trục Z của hai hệ thống trục được định hướng theo trục quay của máy.
|
|
