Trong GO2cam một cách thông minh quản lý việc đặt dao trên cả hệ thống lắp ráp tự động trong GO2cam một cách thông minh quản lý việc đặt dao trên cả trục chính và tháp dao , hợp lý hóa thiết lập và tối ưu hóa hiệu quả gia công.

Khi khởi chạy chức năng, một dải băng xuất hiện với ba hộp kiểm để đặt lại số tháp dao, đặt lại số dao và buộc đo Y=0. Nói chung, nên chọn các hộp này để đặt lại các tham số này nhằm tránh mọi cài đặt trước đó đã lưu trong phần mềm và đảm bảo việc lắp dao đúng cách.

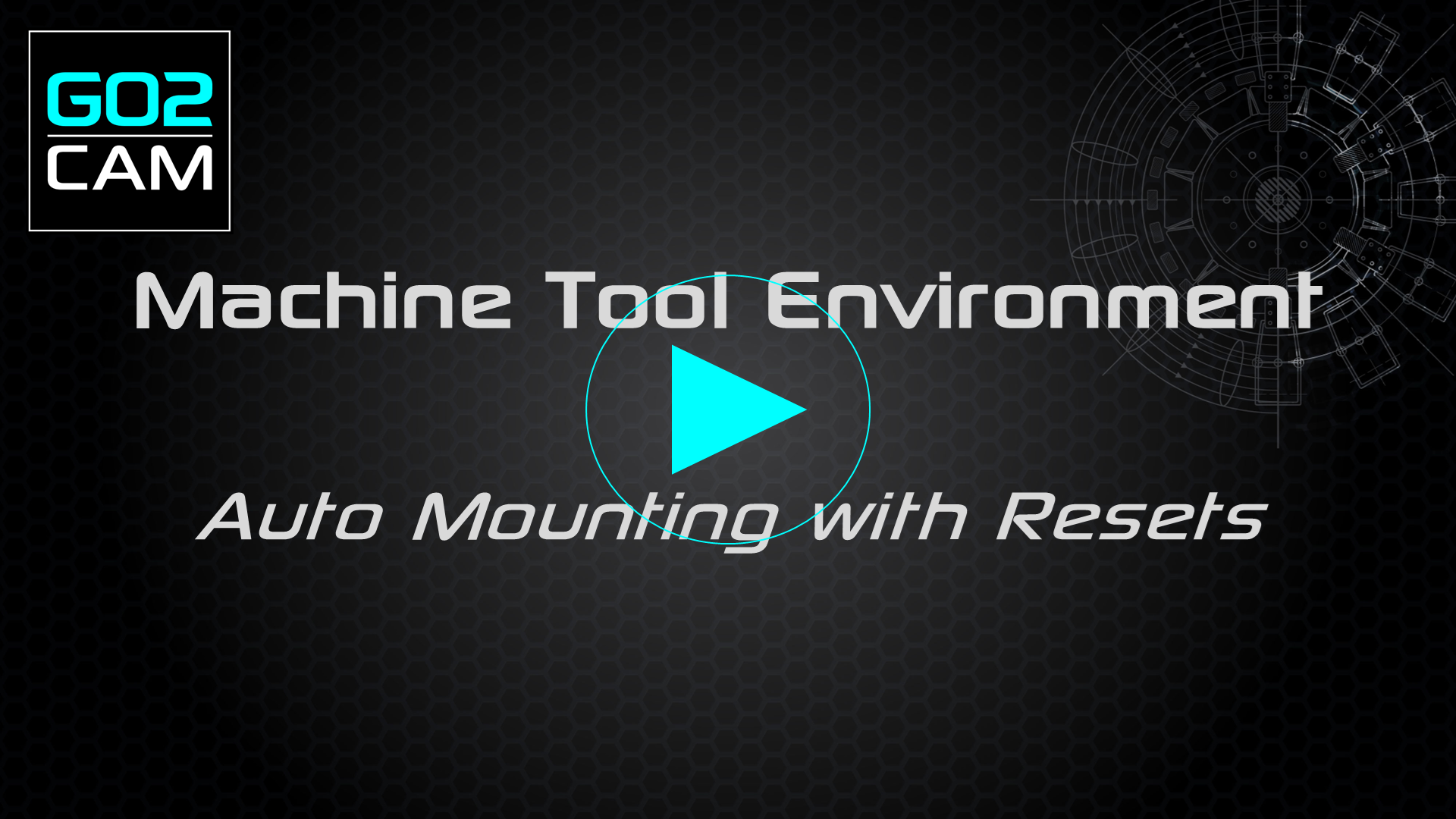

Xem video ở bên phải hiển thị quy trình lắp ráp tự động nhanh chóng.

Đối với các dao không có vị trí lắp ráp hoặc ràng buộc được xác định trước, GO2cam sẽ gán chúng vào các vị trí trống có sẵn theo thứ tự các phép toán. Các dao có số dao hoặc yêu cầu vị trí cụ thể sẽ được lắp ráp tương ứng, với việc thực thi nghiêm ngặt mọi ràng buộc được xác định trong quá trình tạo dao.

Logic này áp dụng cho cả trục chính và tháp dao:

• Nếu một dao có số được gán, nó sẽ được lắp vào vị trí đó.

• Nếu không, hệ thống sẽ lắp dao theo trình tự, đảm bảo không có xung đột xảy ra.

Để cải thiện việc lắp dao tự động trong quá trình thay đổi máy, một phạm vi đường kính hệ thống đã được triển khai bổ sung cho khả năng tương thích họ dao hiện có. Điều này chỉ áp dụng cho dao quay , vì đường kính cán dao xác định liệu dao có thể được lắp vào đầu kẹp hay không.

Quy trình Lắp ráp Tự động Từng bước

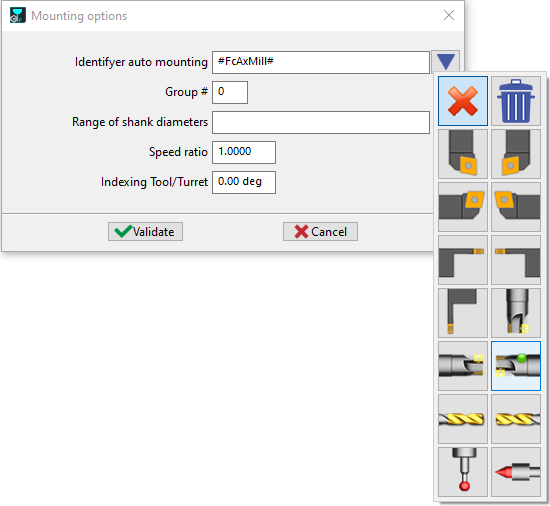

1. Xác định Phạm vi Đường kính trên Đầu kẹp Máy công cụ

• Chỉnh sửa đầu kẹp dao của máy.

• Ngoài họ dao , chỉ định một phạm vi đường kính cán dao chấp nhận được :

  • Nhập đường kính riêng lẻ phân tách bằng ; (ví dụ: 10.0; 12.0; 15.0 ).

  • Xác định phạm vi sử dụng - (ví dụ: 15.0-20.0 means tools with shanks between 15mm and 20mm are accepted).

  • Example: 10.0; 12.0; 15.0-20.0 → Accepts tools with 10mm, 12mm, or 15–20mm shanks.

2. Xác định Phạm vi Đường kính trên Đầu kẹp Dao (Biểu tượng)

• Khi tạo hoặc chỉnh sửa một đầu kẹp dao (biểu tượng) , đặt một phạm vi đường kính cán dao (cùng định dạng với đầu kẹp máy).

• Điều này đảm bảo đầu kẹp chỉ chấp nhận các dao trong phạm vi được xác định.

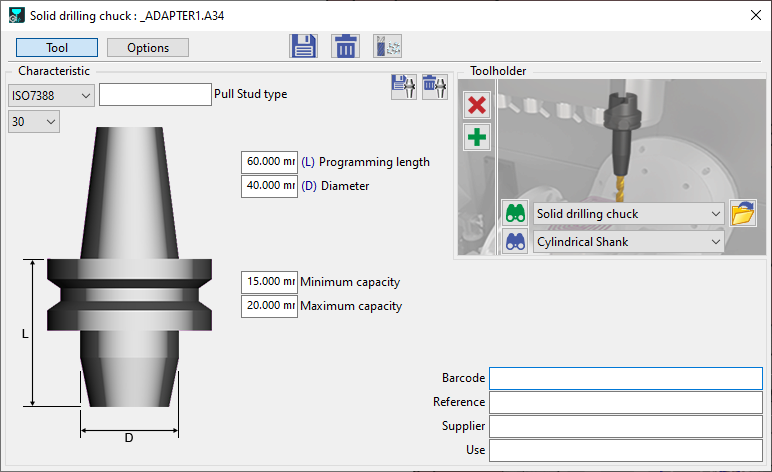

3. Cấu hình Đầu kẹp Dao Tiêu chuẩn (Được xác định trước trong GO2cam)

• Các đầu kẹp dao GO2cam tiêu chuẩn đã có giá trị đường kính tối thiểu và tối đa .

• Nếu các giá trị này được đặt đúng, chúng sẽ thực thi khả năng tương thích:

  • Đối với một đường kính cố định , đặt min = max (ví dụ: 10.0-10.0 ).

    • Đối với một phạm vi , đặt min/max thích hợp (ví dụ: 15.0-20.0 ).(as in image 2 below)

4. Lắp ráp Tự động (Thiết lập Dao)

• Đặt các đầu kẹp dao (tiêu chuẩn hoặc Đầu kẹp dao liền) vào máy.

• Nhấp vào "Lắp ráp tự động" → Dao sẽ được gán cho đầu kẹp dựa trên:

  • Khả năng tương thích họ dao (phải khớp).

  • Đường kính cán dao (phải nằm trong phạm vi được xác định của đầu kẹp).

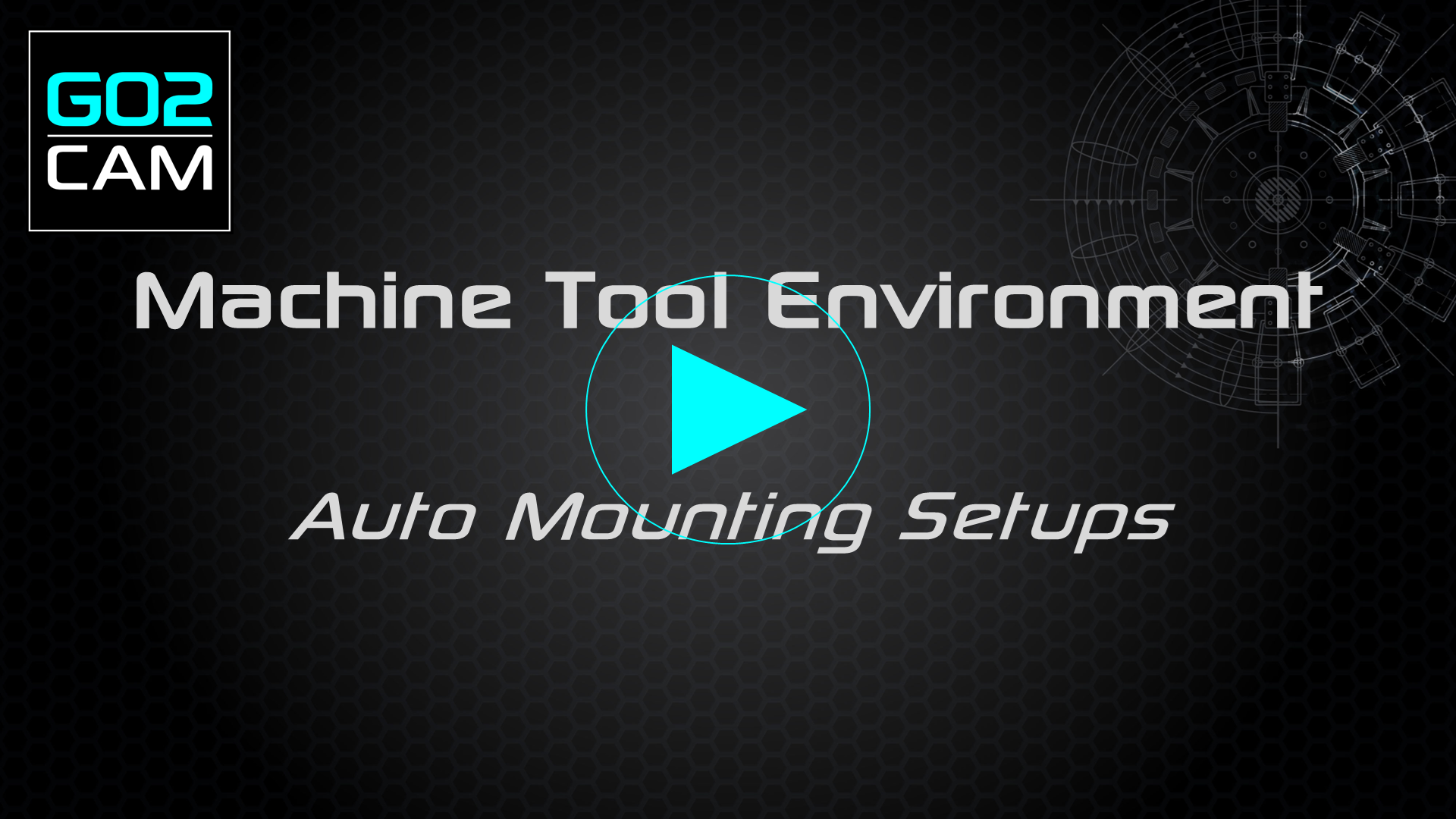

Xem video ở bên phải hiển thị các thiết lập trước khi lắp ráp tự động đúng cách và có thể lặp lại.
